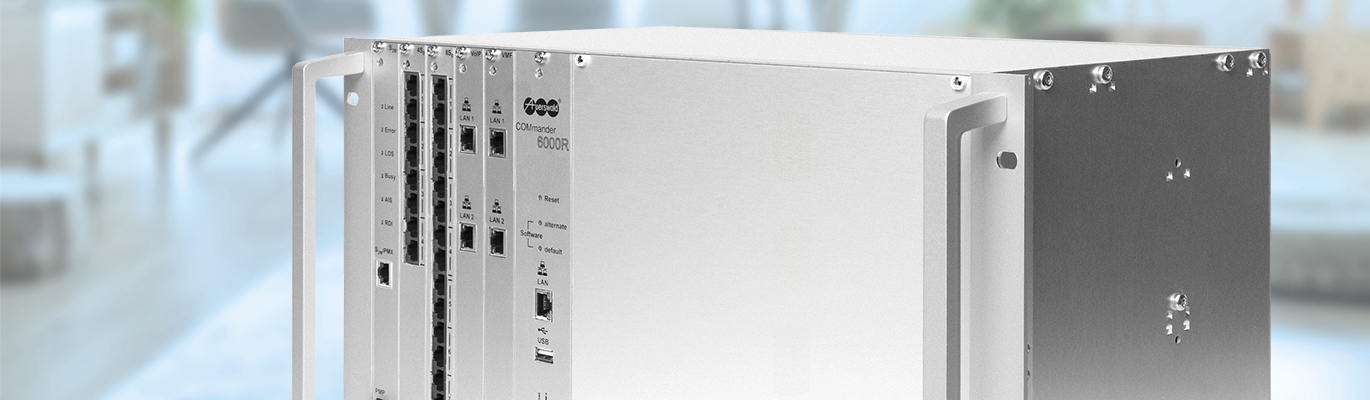

COMmander® 6000R

Aaron

Firmwareversion
- ab Version 1.8.2 (COMtrexx)
- ab Version 8.4B 000 (für alle anderen aufgeführten TK-Anlagen)

Aaron.ai wird in der Auerswald Telefonanlage als VoIP Anbieter und Account angelegt. Jedoch sind über diesen „Account“ nur spezielle von Aaron für die Weiterleitung festgelegt Ziele erreichbar. Es handelt sich nicht um einen normalen VoIP Provider!
Folgende Einstellungen sollten vorgenommen werden um sicher zu stellen das die Weiterleitung zu Aaron über die dedizierte SIP-Verbindung läuft und gleichzeitig nicht versucht w ird andere Gespräche über diese Verbindung aufzubauen:

Schritt 1: unter VoIP->Anbieter das VoIP Provider Template importieren

Schritt 2: VoIP->Account mit Zugangsdaten von Aaron anlegen und aktivieren.

1. Benutzername: SIP-Benutzername aus Ihrem Zugangsdatendokument
2. Passwort: SIP-Passwort aus Ihrem Zugangsdatendokument
3. Authentifizierungs-ID: SIP-Benutzername aus Ihrem Zugangsdatendokument

4. Über "Neu" unter tragen Sie unter "Mehrfachrufnummer (MSN)" folgendes ein:
Zielnummer für SIP-Anbindung aus Ihrem Zugangsdatendokument
Wichtig! Tragen Sie hier die lange Nummer ohne Vorwahl ein (120531791xxxx)

Schritt 3: Unter Teilnehmer → Profile ein Profil „Ohne Aaron“ für alle Teilnehmer Telefone erstellen, mit Amtsabhängiger Amtsberechtigung, dort unter Experte für den Aaron Account „Nur intern“ auswählen und speichern.

Schritt 4: Das eben erstellte Profil „Normales Amt“ allen Teilnehmern zuweisen.

Schritt 5: Einen neuen Teilnehmer mit einer unbenutzten 3-stelligen Nummer als Dummy für die Weiterleitung zu Aaron einrichten. Der Dummy Teilnehmer darf nicht das Profil „Ohne Aaron“ verwenden, sondern sollte das Profil „Standard-Telefon“ verwenden. Unter Amtseinstellungen → Amtsberechtigung → Amtsabhängig sollten alle Accounts/Ämter außer Aaron auf „Nur kommend“, der Aaron Account auf „National“ gesetzt werden. Unter Erreichbarkeit ist „Umleitung sofort“ mit der von Aaron dafür vergebenen Rufnummer einzustellen und „Kaskadierung“ zu aktivieren.
Werden weitere Teilnehmer oder VoIP-Anbieter hinzugefügt müssen die Entsprechenden Einstellungen nachgezogen werden.

Verwendung:
Über die Rufnummer des Dummy Teilnehmers können nun Gespräche an Aaron weitergeleitet werden, z.B. über Weiterleitung bei Besetzt oder nach Wartezeit. Die Rufumleitung im Amt ist auf diesem Wege natürlich nicht möglich, hierfür muss die von Aaron bereitgestellte normale Einwahlnummer verwendet werden

Skype Connect

Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

Hinweis: Die Einstellungen gelten für alle Auerswald-Tk-Anlagen, die interne IP-Telefonie anbieten. Zunächst muss in der TK-Anlage eine Nebenstelle als Standard VoIP Telefon eingerichtet sein. Zu dieser Nummer muss eine Benutzer-PIN/Passwort (ist ein Benutzer-Passwort vorhanden, wird nur dieses verwendet) in der TK-Anlage vergeben werden.

Die Fritz!Box arbeitet in dieser Einstellung auch weiterhin als Router, wenn es notwendig ist. Wichtig ist aber, das die Fritz!Box die Route zur Tk-Anlage kennt, falls die Tk-Anlage in einem anderen internen Sub-Netz ist. Die Tk-Anlage muss über die Ethernet-Ports der Fritz!Box erreichbar sein.

Schalten sie in der Weboberfläche der Fritz!Box unter System die Ansicht auf Expertenansicht.
Unter Telefonie -> Internettelefonie klicken Sie auf Neue Internetrufnummer. Füllen Sie die Werte aus:.

Hinweis: Bei den von uns zur Verfügung gestellten Einstellungen handelt es sich um eine unverbindliche Information.
Bei der Nutzung an der Fritz!Box kann es zu Einschränkungen kommen, über deren Umfang wir keine Aussage treffen können.

• Bitte melden Sie sich auf der Konfigurationsoberfläche der FRITZ!Box an.

• Klicken Sie auf "Telefonie" und wählen dann "Telefoniegeräte" aus.

• Für die Einrichtung einer "ISDN-Telefonanlage" bitte auf "Neues Gerät einrichten" klicken.

• Verbinden Sie bitte den internen S₀ der Fritz!Box mit dem externen S₀ der TK-Anlage.

• Zu beachten ist, dass Sie die über die Fritz!Box bereitgestellten Rufnummern (MSNs) als externe Rufnummern mit der Anschlussart Mehrgeräteanschluss in die TK-Anlage eintragen wie es die Fritz!Box in Punkt 5 vorgibt.

• Weisen Sie den Nebenstellen Ihrer Auerswald TK-Anlage die von der Fritz!Box bereitgestellten Rufnummern (MSNs) in der Rufverteilung zu.

• Achten Sie bitte auf die Rufnummernübermittlung, in den meisten Fällen muss sie in der TK-Anlage eingeschaltet sein.

Hinweis: Es kann zu Überschneidungen bei Kennzahlen zur Steuerung von Leistungsmerkmalen kommen.
Z. B. wird die Kennzahl "*" oder "**" zum Wechseln auf das hausinterne Wählzeichen genutzt.
Somit ist die Steuerung von Leistungsmerkmalen der Fritz!Box, die mit der Kennzahl "**" beginnen, nicht möglich.

In manchen Fällen kann es hilfreich sein, die Textmeldungen auf dem S₀-Bus in der Fritz!Box während des Rufaufbaus zu deaktivieren. Dazu heben Sie an einem an der Fritz!Box angeschlossenen Telefon den Hörer ab, wählen #960*0*, nach erfolgreicher Eingabe der Tastensequenz ertönt kurz ein durchgezogener Ton. Aktivieren können Sie die Übermittlung von Textinformationen wieder durch Wahl von #960*1*.

Die folgenden Kapitel beschreiben die einzelnen Schritte zur Anbindung der Auerswald ITK-Systeme COMpact 4000/5000/5200/5500 und COMmander 6000 an einem GIRA HomeServer bzw. FacilityServer 4.

Am einem Beispiel wird gezeigt, wie das ITK-System mittels http-Request das Licht in einem Raum ein- und ausschalten kann. Das Beispiel ist nahezu beliebig auf z. B. Rollladen- oder Heizungssteuerung übertragbar. Selbst Szenarien können so im Home-/FacilityServer, nachfolgend nur noch HS/FS genannt, geschaltet werden.

Hinweis: Aktuell können ausschließlich Befehle in Richtung des HS/FS gesendet werden. Statusänderungen aus Richtung HS/FS können im ITK-System noch nicht verarbeitet werden.

Unterstützte Kommunikationsplattformen:

• COMpact 4000
• COMpact 5000/5000R, ab Firmware 6.2A
• COMpact 5200/5200R
• COMpact 5500R
• COMmander 6000/6000R/6000RX, ab Firmware 6.4A

Konfiguration des ITK-Systems

Anlegen und Konfiguration eines neuen Gerätes „GIRA HomeServer (v1.0)“

Im Punkt „Geräte / Geräteassistent“ der Navigation legen Sie mit dem Button „Neu“ weitere Geräte, in unserem Beispiel „IP-Schaltrelais“ an. In der Spalte „Gerätevorlage“ muss die Vorlage „GIRA HS/FS 4 230B (v1.0)“ ausgewählt werden.

Im Punkt „Geräte / Relais (Aktoren)“ der Navigation können Sie nun jedem Relais eine Betriebsart zuordnen. Voreingestellt ist „Manuelles Relais“. Damit kann das Relais (Aktor im GIRA HS/FS) per Telefon geschaltet werden. Die Relais (Aktoren) können dann über die Xtensiontasten der Systemtelefone und per Keypad-Steuercodes von z. B. analogen Telefonen schalten.

Nicht benötigte Relais können durch Auswahl und anschließende Betätigung des Buttons „Löschen“ entfernt werden.

Weitere Betriebsarten:

Weitere Informationen über die Funktionsweise der einzelnen Betriebsarten entnehmen Sie bitte der Dokumentation des entsprechenden ITK-Systems.

Konfiguration des GIRA HomeServer / FacilityServer

Import der Globalen Bibliothek „Auerswald-IP-Relais.hslib”

Zunächst muss die GIRA-Software „Experte“ ab Version 4 gestartet werden. Zum Importieren der Bibliothek „Auerswald-IP-Relais.hslib“ muss der Menüpunkt „Globale Bibliothek / Importieren“ gewählt werden.

Im nachfolgend eingeblendeten Dialog muss die Datei „Auerswald-IP-Relais.hslib“ ausgewählt und durch Betätigen des Buttons „Öffnen“ importiert werden.

Nach dem erfolgreichen Import finden Sie unter „Kommunikation“ und dort im Punkt „IP/EIB-Telegramme (Empfang)“ den Ordner „Auerswald Relais/Aktoren“. Für jeden Aktor sind zwei http-Requests zu finden (EIN / AUS).

Sollten Sie bei der Konfiguration des ITK-Systems andere IP-Einstellungen für die Relais (Aktoren) als voreingestellt verwenden, dann müssen Sie im Reiter „Absender“ die Einstellungen entsprechend anpassen.

Hinweis: Die kompletten IP-Einstellungen lassen sich über eine Stapelverarbeitung sehr schnell für alle IP-Telegramme auf einmal ändern. Dazu wählen Sie mit der rechten Maustaste den Ordner „Auerswald Relais/Aktoren“ aus und den Punkt „Schnellzuweisung“.

Nun müssen Sie den einzelnen http-Requests (z. B. Cp5k Aktor 1 – AUS) noch die zu schaltenden Elemente hinzufügen. Im folgenden Beispiel soll der Aktor 1 das Licht im Büro Vertrieb ein- und ausschalten.

Zunächst wechseln Sie in den Reiter „Befehle“. Über den Button „Neu“ (der obere Button an der rechten Seite) können zu die schaltenden Kommunikationsobjekte ausgewählt werden.

Jetzt muss der http-Request „Cp5k Aktor 1 – EIN“, das noch auszuwählende Kommunikationsobjekt auf „1“ (ein) setzen.

Nach erfolgreicher Kopplung der http-Requests aus dem ITK-System mit den Kommunikations-objekten in der Software Experte muss die Konfiguration noch auf den GIRA HS/FS übertragen werden.

Bei der Online-Namenssuche wird die Rufnummer eines Anrufers zu einem externen Anbieter, z.B. dasoertliche.de, gesendet. Ist zu dieser Rufnummer ein Telefonbucheintrag vorhanden und der Rufnummerninhaber hat der Rückwärtssuche nicht widersprochen, wird der Name des Telefonbucheintrags zur Telefonanlage zurückgesendet. Der so ermittelte Anrufername wird dann an den gerufenen Systemtelefonen angezeigt und auch in die Gesprächsdatenliste übernommmen.

Der Übertragungsweg von der Anlage zum Mailserver / Mailprovider ist in der Regel durch die Nutzung von SSL/TLS verschlüsselt.
Eine Verschlüsselung von Mail und Anhängen bis zum Empfänger der Mail (Ende-zu-Ende-Verschlüsselung) ist nicht möglich.

Nur bei externen VoIP-Accounts oder an einem analogen Endgerät. An externen ISDN-Anschlüssen, zu ISDN- oder VoIP-Nebenstellen kann die Rufnummernanzeige nicht verhindert werden.
In der Konfiguration des verwendeteten VoIP-Anbieters kann unter Auswertung kommender SIP-Nachrichten eine benutzerdefinierte Auswertung definiert werden, in der alle Auswahlen für die Suchpriorisierung auf None gesetzt werden.
Bei analogen Endgeräten kann unter Teilnehmer / Funktionsübersicht / Analoge Einstellungen die CLIP-Info deaktiviert werden.

Ja, die Erfassung kommender und gehender Gespräche kann in den TK-Anlagen COMpact 4000/5000/5200/5500 und COMmander 6000 unter Benutzerdaten / Gesprächsdaten / Einstellungen deaktiviert werden.

Realisierung außenliegender Nebenstellen per VPN

Hinweis: Bei den von uns zur Verfügung gestellten Einstellungen handelt es sich um eine unverbindliche Information.
Bei der Nutzung an der Fritz!Box kann es zu Einschränkungen kommen, über deren Umfang wir keine Aussage treffen können.

• Bitte melden Sie sich auf der Konfigurationsoberfläche der FRITZ!Box an.

• Klicken Sie auf "Telefonie" und wählen dann "Telefoniegeräte" aus.

• Für die Einrichtung einer "ISDN-Telefonanlage" bitte auf "Neues Gerät einrichten" klicken.

• Verbinden Sie bitte den internen S₀ der Fritz!Box mit dem externen S₀ der TK-Anlage.

• Zu beachten ist, dass Sie die über die Fritz!Box bereitgestellten Rufnummern (MSNs) als externe Rufnummern mit der Anschlussart Mehrgeräteanschluss in die TK-Anlage eintragen wie es die Fritz!Box in Punkt 5 vorgibt.

• Weisen Sie den Nebenstellen Ihrer Auerswald TK-Anlage die von der Fritz!Box bereitgestellten Rufnummern (MSNs) in der Rufverteilung zu.

• Achten Sie bitte auf die Rufnummernübermittlung, in den meisten Fällen muss sie in der TK-Anlage eingeschaltet sein.

Hinweis: Es kann zu Überschneidungen bei Kennzahlen zur Steuerung von Leistungsmerkmalen kommen.
Z. B. wird die Kennzahl "*" oder "**" zum Wechseln auf das hausinterne Wählzeichen genutzt.
Somit ist die Steuerung von Leistungsmerkmalen der Fritz!Box, die mit der Kennzahl "**" beginnen, nicht möglich.

In manchen Fällen kann es hilfreich sein, die Textmeldungen auf dem S₀-Bus in der Fritz!Box während des Rufaufbaus zu deaktivieren. Dazu heben Sie an einem an der Fritz!Box angeschlossenen Telefon den Hörer ab, wählen #960*0*, nach erfolgreicher Eingabe der Tastensequenz ertönt kurz ein durchgezogener Ton. Aktivieren können Sie die Übermittlung von Textinformationen wieder durch Wahl von #960*1*.

Die FRITZ!Box verfügt auch über eine Reihe von Stromsparmechanismen, u.a. wird am internen S0-Bus die Kommunikation zum ISDN-Gerät abgebaut, wenn keine Verbindung aktiv ist. Einige ISDN-Geräte können mit dieser Funktion nicht umgehen. Deaktivieren Sie diese Funktion daher in der FRITZ!Box, wenn es an ISDN-Geräten Probleme beim Verbindungsaufbau gibt:Klicken Sie in der Benutzeroberfläche der FRITZ!Box auf "Telefonie".

goetel

Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

Toplink

Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

SIPCall

Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

Der SFTP-Server in der ITK-Anlage (COMmander 6000/R/RX) stellt für externe Programme automatisiert Gesprächsdaten als Textdatei (*.txt) bereit.

Hierbei gibt es zwei verschiedene Verzeichnisse, die auf der ITK-Anlage vorgegeben sind:

1. Alle über die ITK-Anlage geführten und in der Gesprächsdatenerfassung aktivierten Gesprächsarten (gehend/kommend/ erfolgreich/vergeblich/etc.)

2. Durch die Auerswald-Hotelfunktion beim check-out durch ein Systemtelefon erstellte Hotelrechnungen

Eine einfache Überprüfung kann z. B. mit dem bisher kostenfreien Tool winscp (www.winscp.net) erfolgen. Softwareprogramme wie z. B. AlwinPro von der Firma Aurenz (www.aurenz.de) können diese Daten automatisiert in einstellbaren Rhythmen aus der ITK-Anlage herausladen und weiterverarbeiten.

Folgende Einstellungen müssen vorgenommen werden:

1. SFTP-Server in der ITK-Anlage aktivieren

Der SFTP-Server wird in der TK-Anlage mit dem setzen des Haken aktiviert.

Der Benutzername für die Anmeldung mit einem externen Programm an der ITK-Anlage ist fest vorgegeben und kann nicht geändert werden es lautet "netstorage".

Für das Passwort sind folgende Werte möglich:

- bis zu 32 Stellen

- Ziffern 0&9

- Zeichen: a-z, A-Z, ä,ö,ü, Ä,Ö,Ü

- Sonderzeichen: . , : - + = * ( ) @ /

Tipp: Ein farbiger Balken unter dem Eingabefeld Passwort zeigt den Grad der Sicherheit des Passworts an.

2. Einstellungen für das erzeugen der Textdateien in den entsprechenden Verzeichnissen.

Allgemeine Einstellungen:

Trennzeichen der Daten -> durch dieses Zeichen werden die Daten (z. B. Datum, Uhrzeit, Rufnumer, usw.) in einer Zeile (also für ein Gespräch) voneinander getrennt.

Kopfzeile ausgeben -> In jeder Datei wird eine Kopfzeile ausgegeben, somit weiß man welches Feld welche Daten enthält.

Gesprächsdatendatei:

Damit Dateien im Verzeichnis [192.168.0.240/calldata/*.txt] erzeugt werden, müssen Sie ein Intervall einstellen (Dateierstellung). Fallen für einen größeren Zeitraum keine Gespräche an, so werden auch keine Dateien erzeugt. Standardwert: deaktiviert (es werden also keine Dateien erzeugt).

Damit der Speicher nicht unnötig mit Gesprächsdaten belegt wird, können diese in einem einstellbaren Bereinigungsintervall automatisch gelöscht werden. Die Dateien müssen innerhalb dieser Zeit von der ITK-Anlage durch die PC-Software abgeholt (heruntergeladen) worden sein. Eine Überprüfung, ob dies der Fall war, findet nicht statt.

Automatisches Löschen bei einer Belegung: Wird durch die Gesprächsdaten mehr als der eingestellte Speicherplatzbedarf belegt, werden die jeweils ältesten Dateien gelöscht.

Hotelfunktion:

Erstellung einer Teilnehmerbezogenen Datei: Standardwert: deaktiviert

Damit der Speicher nicht unnötig mit Hotelrechnungen belegt wird, können diese in einem einstellbaren Bereinigungsintervall automatisch gelöscht werden. Sinnvoll ist die Option beim nächsten Check-in. Somit gibt es für jedes Hotelzimmer immer nur eine Datei zur gleichen Zeit. Diese wird beim ein-checken des nächsten Gastes gelöscht.

Tipp: In den erzeugten Dateien für die Gesprächsdaten/Hotelfunktion werden nur die Gespräche aufgeführt, die Sie auch über den Punkt "Gesprächsdatenerfassung" erfassen lassen.

Gesprächsdatenanzeige mit WINSCP (als Beispiel-Programm):

Hinweis: Die ausgegebenen Daten entsprechen denen der normalen Gesprächsdatenerfassung (COMlist).

Beispiel für Hoteldaten im Verzeichnis [192.168.0.240/checkoutdata/*.txt]. Der Dateiname setzt sich aus dem checkout-Datum, der intern automatisch vergebenen Hotelbelegnummer und der internen Rufnummer des Teilnehmers zusammen.

Der Dateiname setzt sich zusammen aus:

[YYYYMMDDHHHHHHNNNN]

Y=Jahr

M=Monat

D=Tag

H=Hotelbelegnummer

N=Nebenstellennummer

Jahr Monat+Tag+Belegnummer+Nebenstellennummer

Die Einstellungen gelten für alle Auerswald-TK-Anlagen, die interne IP-Telefonie anbieten.

1. Im Punkt SIP Account Settings& kann mit dem Button Add... ein neuer SIP-Account angelegt werden. Alle weiteren Einstellungen entsprechen dem Auslieferzustand von X-Lite.

2. Display Name:
   Hier wird eine Bezeichnung für den Account vergeben (keine Pflicht).

   User name:
   Als User name muss die Rufnummer des internen Teilnehmers (z. B. 62) eingetragen werden.

   Password:
   Das Passwort entspricht dem Benutzer-Passwort des jeweiligen internen Teilnehmers (in der Anlage unter COMset | Administration | Benutzer-PINs).

   Domain:
   Hier muss die IP-Adresse der Telefonanlage (z. B. 192.168.0.240) eingetragen werden.



   Domain Proxy:
   Die Option Register with domain and receive incoming calls muss aktiviert sein. Bei Send outbound via: muss die Option domain aktiviert sein. Mit diesen beiden Einstellungen wird die IP-Adresse bzw. URL, die unter Domain eingetragen wurde, für den Registrar (Registrierung) und den Proxy verwendet.

3. STUN-Einstellungen



   Der STUN-Server ist bei internem VoIP nicht notwendig.

Hinweis: Bei den von uns zur Verfügung gestellten Einstellungen handelt es sich um eine unverbindliche Information.

Nein, alle Nachrichten sind auf dem Speichermedium (USB-Stick oder SD-Karte) unverschlüsselt gespeichert. Die Speichermedien von COMpact 4000/5000/5200/5500 und COMmander 6000 haben das ext4-Format und sind damit in der Regel an einem Windows-PC ohne Zusatzsoftware nicht lesbar.
Die Speichermedien der Systemtelefone sind im FAT/FAT32 Format und können ohne Zusatzsoftware an einem Windows-PC ausgelesen werden.

1&1 bietet als Standard-Router einige Varianten der Fritz!Box an. Daher beziehen sich die Angaben in diesem Text auf die Einrichtung einer Fritz!Box 7270. Andere Router haben meist ähnliche oder weitergehende Möglichkeiten, die individuell übertragen werden müssen. In diesem Beispiel verwendete IP-Adressen:

192.168.178.1: Fritz!Box
192.168.178.240: Telefonanlage
192.168.178.241: COMmander VoIP-Modul (Bei COMpact-Anlagen verwenden sie bitte stattdessen die IP-Adresse der Telefonanlage!)

Die Fritz!Box wird bei einer Erstinstallation des 1&1-DSL-Anschlusses in der Regel über einen sogenannten Start-Code eingerichtet. Mit diesem Start-Code werden die DSL-Zugangsdaten gesetzt und sämtliche VoIP-Accounts in der Fritz!Box aktiviert. Da wir die VoIP-Accounts in der Anlage einrichten wollen, müssen zunächst die VoIP-Accounts in der Fritz!Box deaktiviert werden.
Schalten sie in der Weboberfläche der Fritz!Box unter System die Ansicht auf Expertenansicht.
Unter Telefonie -> Internettelefonie können sie diese automatisch eingerichteten VoIP-Accounts sehen und ändern. Klicken sie auf den Reiter Internetrufnummern und entfernen sie die Haken aus der Spalte Aktiv

1&1 hat als VoIP-Provider die Eigenschaft, den Server sip.1und1.de auf 12 IP-Adressen abzubilden. Daher greift hier der NAT-Keep-Alive-Mechanismus nicht in der gewünschten Form. Außerdem gibt es durch die von 1&1 vorgegebenen sehr langen Register-Intervalle (teilweise 4 Stunden und länger) auch Probleme mit einseitigen Sprachverbindungen beim ersten Gespräch nach einer nächtlichen DSL-Zwangstrennung. Es müssen daher Port-Freigaben im Router eingerichtet werden.

Ermitteln sie zunächst den SIP-UDP-Port, der in der Telefonanlage für 1&1 verwendet wird. sie finden diesen Port in der Telefonanlage in der Administration -> Monitoring -> Portübersicht (hier im Beispiel der Port 5062 auf der Adresse der Telefonanlage 192.168.178.240):

Unter Internet -> Freigaben klicken sie auf den Reiter Portfreigaben und fügen sie zwei Freigaben hinzu:

• Der SIP-UDP-Port 5062 des Routers auf den Port 5062 der Telefonanlage weiterleiten
• Den RTP-Port-Bereich für die Sprache von Portbereich 49152-49408 des Routers auf Portbereich 49152-49408 des COMmander VoIP-Moduls bzw. der COMpact-Anlage weiterleiten:

1&1 vergibt die VoIP-Account-Passworte zu den bei der Anmeldung angegebenen Telefonnummern automatisch. Es ist auch nicht möglich, diese automatisch vergebenen Passworte zu erfahren. Es ist aber möglich, selbst diese Passworte zu ändern und dann die VoIP-Accounts mit diesen geänderten Passworten einzurichten.

Öffnen sie dazu das 1&1 Control-Center im Internet http://login.1und1.de

Die Daten von 1&1 werden jetzt nach diesem Schema in die Telefonanlage eingetragen: Benutzername: 1&1-Rufnummer mit 49 vorangestellt. Die 0 der Vorwahl wird entfernt, als im Format 495306xxxxx.
Passwort: Das neu vergebene Passwort für diese Rufnummer.
Mehrfachrufnummer: die 1&1-rufnummer im Standardformat. Also z.B. 05306xxxxx.
Displayname: Hier kann beliebiger Text eingegeben werden. dieser Text wird bei kommenden und gehenden Gesprächen als Amt im Systemtelefon angezeigt

Klicken sie auf Übernehmen Ausführen.

Kontrollieren sie die korrekte Funktion der Accounts unter Administration -> Monitoring -> Status VoIP-Accounts:

In der ersten Zeile sieht man einen richtig registrierten Account.
Der Account in der dritten Zeile zeigt einen Registrierungsfehler. Überprüfen sie das Passwort oder die Rufnummer dieses Account (Groß- und Kleinschreibung, führende 49). Es kann auch bis zu einer Stunde dauern, bis das neu vergebene Passwort durch 1&1 aktiviert wird.

Hinweis: Bei den von uns zur Verfügung gestellten Einstellungen handelt es sich um eine unverbindliche Information.

Vodafone SIP-Trunk

Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

easybell

Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

Peoplefone

Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

enviaTel

Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

komro Trunk

Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

Hinweis: Die Einstellungen gelten für alle Auerswald-TK-Anlagen, die interne IP-Telefonie anbieten. Hierzu muss in der TK-Anlage eine Nebenstelle als Standard VoIP Telefon eingerichtet sein. Für diesen Teilnehmer muss ein Benutzer-Passwort vergeben werden.

Das Telefon ist im Grundzustand auf DHCP eingestellt und sollte beim Anschluss an Ihr lokales Netzwerk eine IP-Adresse von Ihrem Router zugeteilt bekommen (DHCP muss im Router eingeschaltet sein). Diese Adresse können Sie in Ihrem Router nachsehen.

Rufen Sie bitte zunächst die Weboberfläche des Telefones unter Angabe der IP-Adresse mit Ihrem Internet-Browser auf.

Nach dem Anmelden am Gerät klicken Sie auf den Punkt SIP-Einstellungen.

Tragen Sie bei Serveradresse die IP-Adresse der TK-Anlage ein. Der Serverport ist 5060.

Bei Kontoname und Rufnummer tragen Sie die interne Nebenstellenummer des Telefones aus der TK-Anlage ein. Bei Passwort muss das Benutzer-Passwort, das Sie in der TK-Anlage für diesen Teilnehmer eingerichtet haben, eingetragen werden. Klicken Sie dann auf Übernehmen.

In der Kurzreferenz Übersicht den passenden Steuercode auswählen

https://docs.auerswald.de/COMpact4000/Help_V17_de/index.html#page/Buch1/_kurzreferenz_topic.html#

zum Beispiel:

Gruppen

Einloggen (nur kommend) in eine Gruppe (an einem internen Telefon)

## 8 * 41 1 Gruppenrufnummer #

Gruppenrufnummer           Interne Gruppenrufnummer (nur bei Amtholungsart Direkter Amtapparat: ** vorweg)

Ausloggen (nur kommend) aus einer Gruppe (an einem internen Telefon)

## 8 * 41 0 Gruppenrufnummer #

Gruppenrufnummer            Interne Gruppenrufnummer (nur bei Amtholungsart Direkter Amtapparat: ** vorweg)

https://docs.auerswald.de/COMpact4000/Help_V17_de/index.html#page/Buch1/gruppen_reference.html#wwconnect_header

Text vor Melden

Ansage aufsprechen (an einem internen Telefon)

## 8 PIN * 56 AA * * #

https://docs.auerswald.de/COMpact4000/Help_V17_de/index.html#page/Buch1/textvormelden_reference.html#

Voicemailbox

Bereitschaft ausschalten (an einem internen Telefon, wenn internes Telefon Besitzer der Voicemailbox ist)

## 8 * 28 * 0 #

Bereitschaft einschalten (an einem internen Telefon, wenn internes Telefon Besitzer der Voicemailbox ist)

## 8 * 28 * 1 #

Ansage für Voicemailbox per Telefon aufsprechen (an einem internen Telefon)

## 8 PIN * 566 A Voicemailbox-Rufnummer * * #

https://docs.auerswald.de/COMpact4000/Help_V17_de/index.html#page/Buch1/voicemailbox_reference.html#

Diese können in der Anlage unter Funktionen / Makrokurzwahlen hinterlegt werden und einer 2-4stelligen Kurzwalnummer zugewiesen werden.

Alle Teilnehmer der Anlage diese nutzen und gegebenenfalls auch als Zielwahl, Kurzwahl oder Telefonbucheintrag im Endgerät hinterlegen.

https://docs.auerswald.de/COMpact4000/Help_V17_de/index.html#page/Buch1/kurzwahlmakros_verwaltung_reference.html#wwconnect_header

Vorbereitung des Umzugs mit Wechsel auf PBX Call Assist 4

Eintragen der neuen Freischaltcodes für PBX Call Assist 4 in die Telefonanlage, aktuelle Firmware in der Telefonanlage wird vorausgesetzt

Durchführung des Umzugs

Produktivsetzung

Inexio

Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

TNG_Business

Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

Telekom (Magenta Zuhause und DeutschlandLAN IP)

Wird ein Mitbenutzer angelegt und diesem eine Rufnummer über das Telekom-Portal zugeordnet, ist die Registrierung nur noch mit Passwort = Email-Passwort und Authentifizierungs-ID = Email-Adresse möglich, der Benutzername bleibt weiterhin Ortsvorwahl+Rufnummer.

Wenn im Account als Passwort nur ein * verwendet werden soll, muss im Kundencenter der Telekom für die Rufnummer der Hauptbenutzer in der Nutzerverwaltung konfiguriert sein.

Die Namensauflösung sollte für Telekom VoIP-Ämter bei den Nameservern erfolgen, die dem Router / der Firewall
bei Einwahl zugewiesen wurden; tragen Sie daher die IP des Routers / der Firewall als ersten und 0.0.0.0 als
zweiten DNS-Server ein und stellen sicher, dass die DNS-Anfragen an die externen DNS-Server weitergeleitet werden,
der Router / die Firewall also als DNS-Proxy bzw DNS-Forwarder arbeitet.

Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

htp Business FleX SIP-Trunk

Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

Telekom Company Flex SIP-Trunk

Die Namensauflösung sollte für Telekom VoIP-Ämter bei den Nameservern erfolgen, die dem Router / der Firewall
bei Einwahl zugewiesen wurden; tragen Sie daher die IP des Routers / der Firewall als ersten und 0.0.0.0 als
zweiten DNS-Server ein und stellen sicher, dass die DNS-Anfragen an die externen DNS-Server weitergeleitet werden,
der Router / die Firewall also als DNS-Proxy bzw DNS-Forwarder arbeitet.

Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

htp Business FleX SIP-Trunk smart

Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

Telekom (Magenta Zuhause Regio)

Amtzugangsziffern: Beliebig (z.B. 99)

Benutzername: Vorwahl und Rufnummer (ohne @mzregio.de)

Passwort: Vertragspasswort

Authentifizierungs-ID: bleibt leer

Mehrfachrufnummer: Eingabe ohne Vorwahl

Hinweis:

Der Anschluß bietet die nomadische Nutzung.

Die Namensauflösung sollte für Telekom VoIP-Ämter bei den Nameservern erfolgen, die dem Router / der Firewall
bei Einwahl zugewiesen wurden; tragen Sie daher die IP des Routers / der Firewall als ersten und 0.0.0.0 als
zweiten DNS-Server ein und stellen sicher, dass die DNS-Anfragen an die externen DNS-Server weitergeleitet werden,
der Router / die Firewall also als DNS-Proxy bzw DNS-Forwarder arbeitet.

Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

Telekom Sip-Trunk

Die Namensauflösung sollte für Telekom VoIP-Ämter bei den Nameservern erfolgen, die dem Router / der Firewall
bei Einwahl zugewiesen wurden; tragen Sie daher die IP des Routers / der Firewall als ersten und 0.0.0.0 als
zweiten DNS-Server ein und stellen sicher, dass die DNS-Anfragen an die externen DNS-Server weitergeleitet werden,
der Router / die Firewall also als DNS-Proxy bzw DNS-Forwarder arbeitet.

Telekom Zuhause Start

Die Namensauflösung sollte für Telekom VoIP-Ämter bei den Nameservern erfolgen, die dem Router / der Firewall
bei Einwahl zugewiesen wurden; tragen Sie daher die IP des Routers / der Firewall als ersten und 0.0.0.0 als
zweiten DNS-Server ein und stellen sicher, dass die DNS-Anfragen an die externen DNS-Server weitergeleitet werden,
der Router / die Firewall also als DNS-Proxy bzw DNS-Forwarder arbeitet.

Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

Voraussetzungen:

• PBX Call Assist ab Version 5
• .net Framework ab Version 4.8 am UCServer
• PBX Call Assist 5 UCServer mit Internetzugriff zu Microsoft Diensten wie graph.microsoft.com und login.microsoftonline.com
• Ab Office 365 E3 mit Teams, oder vergleichbar
• Zugriff auf Azure Active Directory
• Übereinstimmung der Benutzer in der UCServer Verwaltung und im Azure Active Directory.
• API Berechtigungen im Unternehmen (tenant), zu gewähren sind (Admin und User consent) für die Integration PBX Call Assist 5 in Teams
• admin consent: Zustimmung erforderlich zum Schreiben von Präsenzen
• user consent: Zustimmung erforderlich zum Lesen von Präsenzen

Vorgehensweise:

• Installation von PBX Call Assist 5 als Neuinstallation oder Update
• Tenant-ID im Microsoft Azure Portal auslesen
• Im Azure Portal „User consent und Admin consent“ zulassen
• UCServer Verwaltung öffnen > Services > Integration in MS Teams

Aktivieren Sie die Funktion und tragen Sie die Microsoft Teams Tenant ID ein.

Erteilen Sie nach dem Login die Zustimmung des Benutzers und Administrators:

Hinweis: Bitte beachten Sie, dass bei Passwortänderungen oder für ein abgelaufenes Passwort des Administrator- oder Benutzerkontos, welches für den Admin oder User Consent verwendet wurde, die Berechtigung im UCServer erneut ausgestellt werden muss, um die Funktionalität sicherzustellen.

Bereitstellung der APP:
Im PBX Call Assist 5 Installationspaket finden Sie im Unterordner "MS-Teams" die PBX Call Assist 5 Manifestdatei "AppManifest.zip". Diese kann vom Administrator im Microsoft Teams Admin Center hochgeladen werden und installiert die aktuellste Call Assist App für Microsoft Teams

Nutzung in Microsoft Teams:
Nachdem die PBX Call Assist App für Microsoft Teams vom Administrator im Microsoft Teams Admin Center freigegeben wurde, steht die App allen Mitarbeitern der Organisation im Microsoft Teams App Store unter "Für Ihre Organisation entwickelt" zur Verfügung und kann einfach zum Microsoft Teams Client hinzugefügt werden:

Der Benutzer meldet sich mit seinen Benutzerdaten (UCServer) an.

Die Service URL entspricht der Adresse des UCServers im Netzwerk. Verwenden Sie http://localhost:7225

Danach steht die PBX Call Assist App dem Nutzer zur Verfügung:

Systemtelefon Kompatibilitäts-Matrix als PDF-Datei

Ecotel

Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

Telekom Company Flex MSN Pure

Die Namensauflösung sollte für Telekom VoIP-Ämter bei den Nameservern erfolgen, die dem Router / der Firewall
bei Einwahl zugewiesen wurden; tragen Sie daher die IP des Routers / der Firewall als ersten und 0.0.0.0 als
zweiten DNS-Server ein und stellen sicher, dass die DNS-Anfragen an die externen DNS-Server weitergeleitet werden,
der Router / die Firewall also als DNS-Proxy bzw DNS-Forwarder arbeitet.

Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

Vorbereitungen

Telefonanlage für Fernzugriff vorbereiten

• In der Telefonanlage unter Einstellungen -> Fernzugriff den Parameter "Händlerzugang über Internet ermöglichen" aktivieren
• Wenn Sie die Methode 2 für die Aktivierung verwenden möchten, müssen Sie zusätzlich eine Fernschaltrufnummer und einen Externen PIN eingeben

Information für den Fachhändler

Telefonanlage im ARA registrieren

• Klicken Sie auf "Weiter" oder "Registrierte TK-Anlagen"
• Über das "+" Zeichen können Sie eine neue Telefonanlage registrieren
• Tragen Sie die mindestens die Seriennummer und einen Namen der Telefonanlage ein, die Sie per Fernzugriff erreichen möchten

Fernzugriff aktivieren

Methode 1: Aktivierung an beliebigem Telefon des Kunden

• Lassen Sie den Kunden an einem beliebigen Telefon folgende Sequenz wählen: ##8 Admin-PIN | Subadmin-PIN | Benutzer-PIN * 91 # (Beispiel: ##8 471208* 91 #)
• Klicken Sie in der ARA Weboberfläche den Refresh-Button und anschließend auf den Button Verbinden

Methode 2: Aktivierung durch den Händler aus der Ferne

• Wählen Sie von einem beliebigen Telefonanschluss die oben eingestellte Fernschaltrufnummer der Telefonanlage des Kunden
• Nach dem Quittungston geben Sie ein: ##8 Externe PIN * 91 #(Beispiel: ##8 471108* 91 #)
• Klicken Sie in der ARA Weboberfläche den Refresh-Button und anschließend auf den Button Verbinden

Datenschutz

Die Firma Auerswald nimmt den Schutz persönlicher Daten sehr ernst. Lesen Sie dazu die "Datenschutzerklärung der Firma Auerswald" und die AGB.

Grundsätzlich ist PBX Call Assist 5 weiterhin nutzbar. Sollte der Softwarepflegevertrag nicht verlängert werden, so schränkt sich allerdings der Leistungsumfang erheblich ein: Die App für Microsoft Teams sowie aktuelle mobile Apps können nicht mehr genutzt werden. Zudem erhalten Systeme ohne Softwarepflege keine Bugfixes und Sicherheitsupdates, es ist kein Zugriff auf nachfolgende Releases mit neuen Funktionen möglich.

Das Steuern von anonymen Anrufern kann mit 2 Voicemailboxen erreicht werden.

Box 1 - Anrufspezifisches Verhalten:

Beim Teilnehmer wird im Feld Parallelruf die Nummer der Box 1 eingetragen.

Box 2 - Anrufspezifisches Verhalten:

Beim Teilnehmer wird unter dem Reiter Voicemail- und Faxboxen die Box 2 mit der gewünschten Rufannahme eingetragen.

Besitzer der Box 1 und 2 ist jeweils der gleiche Teilnehmer.

Handlungsempfehlung für möglicherweise von Hackerattacken betroffene Anlagen:

1. Alle Portweiterleitungen auf das ITK-System deaktivieren!
2. Log-File kontrollieren und prüfen, ob die Logins nachvollziehbar sind
3. Ändern des Benutzernamen, Pin und Admin-Passwortes
4. Kontrollieren, ob es neu angelegte Sub-Admins, User, Teilnehmer oder Gruppen gibt und Passwörter ändern
5. Bei öffentlichen VoIP-Providern die Passwörter ändern
6. Rufumleitungen kontrollieren

Bei allen Profilen und Eigenschaften (Usern, Teilnehmern, Gruppen usw.) folgende Punkte prüfen:

1. Überprüfung der Amtberechtigungen
2. Kontrolle Parallelruf
3. Ziele der Rufumleitungen nachschauen
4. Aktivierung der Voicemailboxen und Zugriff über Fernsteuerung prüfen und die PINs ändern
5. Kontrolle der Vertreterfunktionen der Voicemailboxen und die eingetragenen Ziele prüfen
6. Option Follow-Me überprüfen

Weitere Konfigurationen prüfen:

1. Kontrollieren, ob der Fernzugang per Telefon (Funktionen aus der Ferne per Telefon schalten) aktiv ist. PINs ändern oder, wenn ungenutzt, abschalten
2. Konfiguration automatische Zentrale kontrollieren; Aktivierung und eingetragene Ziele prüfen
3. Kontrolle der FMC/Call Through-Funktionen, Nutzer und Amtberechtigungen
4. Einträge in der IP-Freigabeliste prüfen

Bei Verwendung von Auerswald IP-Systemtelefonen mit integriertem Anrufbeantworter:

1. Kontrolle der Zugangsdaten; Änderung des Passwortes
2. Prüfung der Ziele bei Rufumleitungen
3. Aktivierung der Voicemailboxen und Zugriff über Fernsteuerung prüfen und die PINs ändern

Voraussetzungen:

TK-Anlage Firmware 8.2 oder neuer

• COMpact 4000
• COMpact  5x00(R)
• COMmander 6000
• COMtrexx Firmware 1.6.1 oder neuer

COMfortel WS-500x Firmware 2.48 oder neuer

• Alarm-Messaging bzw. Alarm-Messaging-Location-Lizenzen im DECT-Manager

Für die Nutzung der Alarm-Messaging bzw. Alarm-Messaging-Features muss das Provisioning-File für das COMfortel IP-DECT-System in der Telefonanlage ergänzt werden.

Einschalten der Funktion:

<!—Einschalten des Alarm-Messaging und Location für alle Mobilteile--->

  <oper name="set_hs_aml" value="@">
   <param name="LocationAML" value="1"/>
   <param name="MessagingAML" value="1"/>
  </oper>

ODER

<!-- für einzelne Mobilteile -->

  <oper name="set_hs_aml" value="IPUI des Handsets">
   <param name="LocationAML" value="1"/>
   <param name="MessagingAML" value="1"/>
  </oper>

Alarmserver Zertifikat aktivieren:

  <oper name="set_uci">
   <param name="mosquitto.listener.enabled" value="1" />
  </oper>

Freigabe der Klingeltöne im COMfortel DECT-Mobilteil:

  <settings version="1.0" productID="e2">
   <param name="AmlGlobal.0.HottestAlertNameHigh" value="High prio"/>
   <param name="AmlGlobal.0.HottestAlertNameMid" value="Medium prio"/>
   <param name="AmlGlobal.0.HottestAlertNameLow" value="Low prio "/>
  </settings>

Sollen SIP-Text-Nachrichten angezeigt werden (z.B. bei den Rufsystemen GIRA 834 Plus und Hospicall P3 oder P7), muss Folgendes hinzugefügt werden:

<!--Displayname, Priorität, Anzeigedauder, Dauer im Nachrichtenspeicher und Klingelton festlegen-->

   <param name="SipProvider.0.AML_TitleText" value="GIRA Rufsystem"/>
   <param name="SipProvider.0.AML_Prio" value="3"/>
   <param name="SipProvider.0.AML_PresentationTimer" value="10"/>
   <param name="SipProvider.0.AML_TTL" value="3600"/>
   <param name="SipProvider.0.AML_AlertInfo" value="msg_melody_mid"/>

Zuweisen der AM- und AML-Lizenzen

PDF zum Download für die Einrichtung der Messaging-Schnittstellen für das COMfortel® IP-DECT System und der COMfortel® D-Serie über das Autoprovisioning der COMtrexx®

Dieses Template ermöglicht die Verknüpfung eines COMuniq ONE Users mit einer Auerswald TK-Anlage.

Dazu wird in myTelephony für den User ein „SIP generic device“ mit den frei definierbaren Zugangsdaten eingerichtet.

Die generierten Zugangsdaten und die Rufnummer des Users werden als Account in der TK-Anlage eingerichtet:

Benutzername = Kanalname aus Operator

Passwort = Kennwort des Kanals

Rufnummer = interne Rufnummer des zugewiesenen Benutzers

Diese neue „Leitung“ kann folgendermaßen genutzt werden. Hier ein paar Beispiele:

COMuniq ONE als Master/ COMpact als Mediagateway:

Alte Endgeräte (Analog/ISDN) können als zusätzliches Telefon dem User zugeordnet werden.

Eine Türstation könnte über einen Light-User an der Cloud-PBX angemeldet werden.

COMpact als Master / COMuniq ONE als Cloud-Dienst

Wenn der User Agent in einer ACD ist.

Die eingehenden Anrufe werden an die ACD von COMuniq ONE übergeben und anschließend von dem Agenten an einem Telefon der COMpact-Anlage entgegengenommen.

Durch die Kombination der beiden Systeme ergeben sich zahlreiche neue Konfigurationsmöglichkeiten.
Da hier zwei Telefonanlagen hintereinandergeschaltet sind, können nicht alle Funktionen gewährleistet werden.
Die Übergabe des BLF Status z.B. könnte je nach Konstellation nicht funktionieren.

Aufgrund immer höherer Anforderungen an die IT-Sicherheit und neuer Vorgaben der Netzbetreiber kann Auerswald nicht gewährleisten, dass alle Telefone anderer Hersteller mit vollem Funktionsumfang in Betrieb genommen und dauerhaft genutzt werden können. Insbesondere bei älteren Fremdtelefonen, welche vom jeweiligen Hersteller keine Firmwareaktualisierungen mehr erhalten, können Funktionen nur eingeschränkt oder gar nicht unterstützt werden.

Deutsche Glasfaser

Konfig VoIP-Anbieter:

Doman: dg.voip.dg-w.de
Registrar: dg.voip.dg-w.de
Registrierung: an
Proxy: automatisch

"SIP-Registrierung gemäß RFC 6140" muss deaktiviert sein, da sonst die Registrierung auf "SIP 420 Bad Extension" läuft. Nach dem Deaktivieren war die Regstrierung sofort da.

Konfig Account:

Benutzername = Rufnummer mit Vorwahl.
Passwort = Passwort aus dem Anschreiben.
Authentifizierungs ID = SIP-Username aus dem Anschreiben.

Für jede Rufnummer wird ein eigener Account benötigt.

Eintrag MSN:

ohne Vorwahl (COMpact 3000 mit Vorwahl).

Einstellung für Wahl einer Rufnummer ohne Vorwahl:

Format der angerufenen Rufnummer: wie gewählt senden

Format der eigenen Rufnummer: Ohne Landesvorwahl (z.B. 05306...)

equada

Hilfestellung zu den Einstellungen finden Sie direkt beim Provider.

https://hilfe.equada.de/auerswald-compact-commander-12747251.html

Workaround für das COMfortel IP-DECT-System

Mit Firmware 2.53 wird die Anzahl der im COMfortel IP-DECT-System vorhandenen AM- und AML-Lizenzen überprüft. Sind keine Lizenzen oder weniger Lizenzen als Mobilteile im System aktiv, erscheint in seltenen Fällen nach einiger Zeit eine Fehlermeldung in den Mobilteilen. Zudem wird mit dieser Anleitung die manuelle Zuweisung der AM- und AML-Lizenzen zu den Mobilteilen im DECT-Manager erspart.
Mit diesem Workaround können Sie Abhilfe schaffen:
Bitte erzeugen Sie ein neues Template für COMfortel WS-500 in der Telefonanlage. Anschließend auf Bearbeiten klicken.
Im Provisioning-File nach „<!—Enable AML for all connected handsets“ suchen.

Diese Parameter ändern:

<param name="LocationAML" value="0"/>
<param name="MessagingAML" value="0"/>

In der Telefonanlage dem DECT-Manager das Provisioning-File zuweisen. Provisioning durchführen.
Wieder das Provisioning-File öffnen.

Nun muss der Tag auskommentiert werden:
Bitte in der ersten Zeile „-->“ ausschneiden.

<!-- Enable AML for all connected handsets -->
<oper name="set_hs_aml" value="$(m5x0.ipui)">
   <param name="LocationAML" value="0"/>
   <param name="MessagingAML" value="0"/>
</oper>

Und am Ende des Tag einfügen

<!-- Enable AML for all connected handsets
<oper name="set_hs_aml" value="$(m5x0.ipui)">
   <param name="LocationAML" value="0"/>
   <param name="MessagingAML" value="0"/>
</oper>
-->

Provisioning durchführen.

Anschließend im DECT-Manger unter

Einstellungen -> Mobilteile

Die entsprechenden Mobilteile bearbeiten und Messaging einschalten und sichern:

Messaging -> Ja

Einrichtung der Alarm-Messaging bzw. Alarm-Messaging-Location-Funktion über das Provisioning

Ab voraussichtlich Q1/24 wird die Verlängerung der Softwarepflege über den 01.01.2025 hinaus möglich sein.

Der Preis für die Softwarepflege wird bei ca. 20 % des Volllizenzpreises pro User und Jahr liegen.

Das wird möglich sein. Es entstehen bei einer Wiederaufnahme des Softwarepflegevertrags nach einer Pause zusätzliche Kosten. Detailinformationen erfahren Sie, sobald die Verlängerung ab Q1/2024 verfügbar ist.

Ecotel

Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

M-net

Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

Anforderungen:

• Auerswald COMpact 4000, COMpact 5000/5000R, COMpact 5200/5200R, COMpact 5500R, COMpact 5010/5020 VoIP oder COMmander 6000/6000R/6000RX
• LAN-TAPI-Treiber ab Version 2.4.0.6 und höher installiert

Konfiguration:

Falls noch nicht geschehen, geben Sie Ihre Wählregeln und Standortinformationen in den Telefon-/Modem-Optionen (Windows Systemsteuerung) ein. Geben Sie die Verbindungsinformationen (IP-Adresse, Port, LAN-TAPI-Passwort) in den Einstellungen des LAN-TAPI-Treibers ein.

Überprüfen Sie im Menü der Telefonanlage die LAN-TAPI-Einstellungen (IP-Adresse, Port, LAN-TAPI-Passwort) entsprechend den Einstellungen des Treibers oder ändern Sie sie anderweitig.

Vergewissern Sie sich, dass die erforderlichen Dongle-Lizenzen erworben wurden, und erstellen Sie in den LAN-TAPI-Einstellungen der Telefonanlage auch eine Liste der LAN-TAPI-Teilnehmer.

Deaktivieren Sie den RAS-Dienst in den Verwaltungstools Ihres Servers und starten Sie den Rechner neu. Starten Sie nach dem Neustart den Telefoniedienst des Servers neu.

Test:

Führen Sie den Windows-Dialer aus und stellen Sie den zu testenden Teilnehmer in den Optionen ein.

Netzwerk und PC´s

• Achten Sie auf eine stabile Netzwerkumgebung. Der LAN-TAPI Server muss die Telefonanlage über das Netzwerk permanent erreichen können.
• Stellen Sie sicher, dass unnötige TAPI-Einträge (z.B. HID, 323 etc.) in den erweiterten Telefon/Modem Optionen entfernt werden.
• Prüfen Sie, ob die Betriebssysteme der eingesetzten PC´s von unserem LAN- TAPI Treiber und der LAN- TAPI Software unterstützt werden. Informationen zu den Systemvoraussetzungen erhalten Sie auf den Informationsseiten der eingesetzten Telefonanlage in unserem Serviceportal.
• LAN-TAPI für mehrere Teilnehmer ohne Zusatzsoftware ist möglich, wenn ein Domänencontroller (DC) zur Verfügung steht, auf dem die Telefonie eingerichtet ist und die Clients an den DC angebunden sind.
• LAN- TAPI für einen Teilnehmer ohne Zusatzsoftware ist möglich, wenn der LAN-TAPI Treiber auf diesem Client installiert wird.
• Achten Sie unbedingt darauf, dass der LAN-TAPI Treiber im gesamten Netzwerk nur ein einziges Mal installiert ist.
• Auf einem Terminalserver ist eine Steuerung der Zugriffsberechtigung auf die Teilnehmerleitungen nicht möglich. Diese Art der Installation wird aus diesem Grund nicht empfohlen.

Telefonanlage

• Prüfen Sie, ob die Telefonanlage LAN-Tapi unterstützt. Informationen finden Sie in der Zusammenfassung der Funktionen der Telefonanlage auf www.auerswald.de.
• Standardmäßig werden unsere Telefonanlagen mit einer bestimmten Anzahl von LAN-Tapi-Leitungen geliefert, die verwendet werden können. Zusätzliche Leitungen können im Auerswald Onlineshop shop.auerswald.de erworben werden.

Telefone

Je nach Telefon steht möglicherweise nicht der volle Umfang der LAN-TAPI Funktionen zur Verfügung. Zum Beispiel steht u.a. der automatischer Rufaufbau, Makeln und Vermitteln an Standard-Geräten (analog, standard-ISDN, standard-SIP) nicht zur Verfügung. Genauere Informationen, mit welchen Endgeräten Sie den vollen Umfang nutzen können, finden Sie in der Produktbeschreibung des LAN-TAPI Treibers auf unserer Internetseite www.auerswald.de

Software

• CTI Software eines Softwareherstellers benötigt in der Regel separate, kostenpflichtige Lizenzen des Herstellers. Beachten Sie bitte, dass diese Lizenzen zusätzlich zu den LAN-TAPI Freischaltungen in der Telefonanlage bezogen werden müssen.
• Bei PBX-Call Assist ist der Erwerb der Softwarelizenzen ab dem ersten Teilnehmer notwendig (die LAN-TAPI Freischaltung für die Telefonanlage ist hier bereits in gleicher Anzahl enthalten).
• Bei der Nutzung von PBX Call Assist in einer Terminalserver-Umgebung beachten Sie bitte, dass die Nutzung des PBX Call Assist Clients nur ohne TAPI oder mit Standard-TAPI (nur gehende Wahl) möglich ist. Ein Einsatz des erweiterten Remote-TAPI-Treibers (gehende Wahl und Anzeige eingehender Rufe) in einer solchen Umgebung ist nicht möglich (wird während der Installation der Client-Software abgefragt).

TK-Anlagen mit externem ISDN-Anschluss

Wenn Sie einen Router besitzen, der die IP-Telefonie unterstützt und Ihnen einen ISDN-Anschluss (S₀-Port) zur Verfügung stellt, können Sie Ihre TK-Anlage daran weiter betreiben. Es ist nur zu beachten, dass die TK-Anlage nun als Unteranlage am Router betrieben wird. Hier können dann verschiedene Funktionen, die über den Netzanbieter gesteuert und über die TK-Anlage bedient werden (wie z. B. Anrufweiterschaltung über Netzanbieter), nicht mehr genutzt werden. Da dieses auch abhängig vom Router ist, können wir leider keine Auflistung geben, welche Funktionen das betrifft.

Wenn Sie einen Router besitzen, der die IP-Telefonie unterstützt und Ihnen einen analogen Anschluss zur Verfügung stellt, können Sie Ihre TK-Anlage daran weiter betreiben. Es ist nur zu beachten, dass die TK-Anlage nun als Unteranlage am Router betrieben wird. Hier können dann verschiedene Funktionen, die über den Netzanbieter gesteuert und über die TK-Anlage bedient werden (wie z. B. Anrufweiterschaltung über Netzanbieter), nicht mehr genutzt werden. Da dieses auch abhängig vom Router ist, können wir leider keine Auflistung geben, welche Funktionen das betrifft.

TK-Anlagen mit VoIP-Anschluss

Hier kann, wenn vom Netzanbieter die Zugangsdaten zur Verfügung gestellt werden und der Netzanbieter den Anschluss von VoIP-Endgeräten zuläßt (mit Netzanbieter klären, z. B. bei Routerzwang), der IP-Zugang direkt in der TK-Anlage konfiguriert werden. Es ist kein Umsetzer erforderlich. Die TK-Anlage wird dazu nur mit dem Netzwerk (DSL-Router) verbunden.

Hinweis: Die Einstellungen gelten für alle Auerswald TK-Anlagen, die externe Internettelefonie (VoIP) anbieten.

COMpact 3000:

Unter „VoIP-Accounts“ einen Namen für den Account eintragen, den entsprechenden Anbieter, die Anschlussart auswählen und durch Klick auf das grüne Plus-Symbol den Account anlegen.

COMpact 5010/5020, COMmander Basic2/Business:

Unter „COMset -> Externe Rufnummern -> Voice over IP (VoIP) -> Anbieter“ durch Klick auf „Online-Konfigurationen“ das entsprechende Anbieterprofil herunterladen.

Anschließend unter Aktion „Importieren“, die heruntergeladene Datei auswählen und importieren.

Unter „COMset -> Externe Rufnummern -> Voice over IP (VoIP) -> Accounts“ einen Namen für den Account eintragen, den zuvor importierten Anbieter, sowie die Anschlussart auswählen und durch Klick auf „Ausführen“ den Account anlegen.

COMpact 4000, COMpact 5000, COMmander 6000:

Unter „Öffentliche Netze -> Voice over IP (VoIP) -> Anbieter“ durch Klick auf „Online-Konfigurationen“ das entsprechende Anbieterprofil auswählen und laden.

Unter „Öffentliche Netze -> Voice over IP (VoIP) -> Accounts“ auf „Neu“ klicken, einen Namen für den Account eintragen, den zuvor importierten Anbieter, sowie die Anschlussart auswählen und durch Klick auf „Speichern“ den Account anlegen.

Unter folgenden Bedingungen kann man für weitere Anrufer ein Besetzzeichen von Seiten der TK-Anlage ausgeben.

1. Der externe Ruf geht nur auf einen Teilnehmer. Dieser darf kein Anklopfen aktiviert haben. Weiterhin darf für die Rufnummer kein Parallelruf oder eine Anrufweiterschaltung bei Besetzt vom Teilnehmer oder der MSN/DDI konfiguriert sein.
2. Es wurde für die Rufnummer oder die Gruppe (abhängig von der TK-Anlage) Busy-on-Busy aktiviert. Hier kann man bei den aktuellen Systemen noch konfigurieren, ab welcher Verbindung besetzt sein soll.

Sind diese Bedingungen erfüllt, bekommt der nächste Anrufer ein Besetzt. Ist das nicht der Fall, liegt es nicht mehr an der TK-Anlage. Was könnte nun die Ursache sein?

1. Das System wird nicht mehr direkt am Amtsanschluss betrieben. Es ist z. B. ein Router dazwischen geschaltet. In diesem Fall gibt die TK-Anlage zum Router, dass die TK-Anlage besetzt ist. Der Router sieht von seiner Seite nur ein besetztes Endgerät, wenn dieser nun eine Rufverteilung auf weitere Teilnehmer von seinen Anschluss hat, werden diese natürlich weiter gerufen.

   Hier sollte nun geprüft werden, ob es dafür eine Einstellungsmöglichkeit im Router gibt oder das System auch ohne den Router direkt am Amtsanschluss betrieben werden kann.

2. Eine weitere Möglichkeit ist, wenn zur TK-Anlage ein weiteres Gerät parallel am Amtsanschluss betrieben wird. Ist z. B. eine Alarmanlage parallel mit angeschlossen, kann es sein, dass diese noch auf den Ruf reagiert. Die Alarmanlage meldet zum Netzanbeiter, dass sie als Endgerät erreichbar ist. Die TK-Anlage meldet besetzt, Alarmanlage meldet frei, es bekommt der Anrufer ein Freizeichen.

   In diesem Fall muss entweder das parallel angeschlossene Gerät vom Amtanschluss getrennt werden und ggf. über einen Anschluss als Teilnehmer in der TK-Anlage verwendet werden oder, wenn möglich, so konfiguriert werden, dass es nicht auf die Rufnummer reagiert. Hier muss dann direkt der jeweilige Hersteller gefragt werden.

Wie kann ich überprüfen, dass die TK-Anlage besetzt ist. Von der Rufnummer sollten mehrere Teilnehmer gerufen werden. Es wird Busy-on-Busy nach 1 Verbindung (abhängig vom System) konfiguriert. Es wird nun das erste Mal angerufen, die zugeordneten Teilnehmer werden jetzt gerufen. Einer nimmt das Gespräch entgegen. Nun erfolgt der zweite Anruf, nun dürfen keine Teilnehmer signalisieren. Werden weiterhin Teilnehmer gerufen, muss die Konfiguration der TK-Anlage überprüft werden. Hört der Anrufer ein Freizeichen, aber die Teilnehmer der TK-Anlage werden nicht gerufen, trifft einer der oberen Fälle zu. Hört der Anrufer ein Besetztzeichen ist alles in Ordnung.

Um für eine MSN / DDI mehrere Teilnehmer in die Rufverteilung mit aufzunehmen, muss eine Gruppe angelegt werden. Der Vorteil ist hier, dass man verschiedene Klingelschemata in der Erreichbarkeit der Gruppe einrichten kann.

Tabelle zur Speicherspezifikation (USB Stick, SD-Karte)

USB-Stick

SD-Karte

Hinweis für den Betrieb mit 16 GB SD-Karten

Bitte beachten Sie, dass durch das größere Speichervolumen die Arbeitsgeschwindigkeit des Telefons herabgesetzt werden kann.

In diesem Fall empfiehlt es sich, mit einem PC die SD-Karte auf 4 GB zu formatieren.

Durch das erhöhte Telefonieaufkommen erreichen die Übergabepunkte der VoIP-Anbieter u. U. ihre Kapazitätsgrenzen. Eine Lösung wird seitens der Anbieter durch eine Lastverteilung angestrebt. Die Lastverteilung erfolgt mit einer DNS SRV Abfrage. Das DNS SRV wird genutzt, um dem Anbieter die Möglichkeit zu geben, seine von ihm priorisierten Registrare mitzuteilen. Die DNS Auflösung muß über den Anbieter erfolgen. Hierzu muss der Router die DNS-Server des Anbieters verwenden.

Frühere Generationen hybrider Telefonanlagen:

• COMpact 3000 analog, ISDN und VoIP
• COMpact 5010/5020 VoIP
• COMmander Basic.2 / Basic.2 19“
• COMmander Business / Business 19“

Diese Systeme unterstützen das dynamische Verfahren nicht und können damit nach Plattformumstellung nicht mehr an dem jeweiligen VoIP-Account betrieben werden. Das ITK-System muss in diesen Fällen durch ein kompatibles System ersetzt werden.

Aktuelle ITK-Systeme:

• COMpact 4000
• COMpact 5000 (R)
• COMpact 5200 (R)
• COMpact 5500R
• COMmander 6000 (R) (RX)

In der Konfiguration folgende Punkte beachten:

• Unter öffentliche Netze, VoIP, Anbieter, den entsprechenden Anbieter konfigurieren. Als Registrar Port und zum Outbound Proxy muß der Standardwert 5060 gesetzt sein. Die aktuellen Templates sind bereits dies bzgl. voreingestellt.
• Unter Administration, IP-Konfiguration muß im Feld 1. DNS-Server die IP des Router bzw. Gateway eingetragen werden.

Hinweis: Hinweis: Die Einstellungen gelten für alle Auerswald-TK-Anlagen, die interne IP-Telefonie anbieten. Hierzu muss in der TK-Anlage eine Nebenstelle als Standard VoIP Telefon eingerichtet sein. Für diesen Teilnehmer muss eine Benutzer-PIN/Passwort (ist ein Benutzer-Passwort vorhanden, wird nur dieses verwendet) vergeben werden.

Das Telefon ist im Grundzustand auf DHCP eingestellt und sollte beim Anschluss an Ihr lokales Netzwerk eine IP-Adresse von Ihrem Router zugeteilt bekommen (DHCP muss im Router eingeschaltet sein). Diese Adresse können Sie in Ihrem Router nachsehen.

Unter Settings | SIP müssen die folgenden Einstellungen vorgenommen werden.

Account 1

Enable Account: Aktivieren Sie diesen Zugang mit der Option "Yes".

Account name: Vergeben Sie einen Namen für Ihre Einstellungen (z.B.: 578 Konftel 300 IP).

User: Hier tragen Sie die internen Rufnummer des Teilnehmers ein (z.B.: 578).

Registrar: Hier muss die IP-Adresse der TK-Anlage eingetragen werden (z.B.: 192.168.0.240).

Proxy: Kann frei bleiben.

Realm: Tragen Sie hier ein Sternchen * ein, um die Einstellungen vom Registrar zu verwenden.

Authentication name: Hier tragen Sie die internen Rufnummer des Teilnehmers ein (z.B.: 578).

Passwort: Benutzer-PIN/Passwort (ist ein Benutzer-Passwort vorhanden, wird nur dieses verwendet) des Teilnehmers.

STUN: Der STUN-Server ist bei internem VoIP nicht notwendig.

Protokoll: Hier sollten Sie UDP verwenden.

Alle anderen Optionen sollten auf dem vorgegebenen Werten bleiben.

Hinweis: Die Einstellungen gelten für alle Auerswald-TK-Anlagen, die interne IP-Telefonie anbieten. Zunächst muss in der Anlage eine Nebenstelle als Standard VoIP Telefon eingerichtet sein. Zu dieser Nummer muß eine Benutzer-PIN/Passwort (ist ein Benutzer-Passwort vorhanden, wird nur dieses verwendet) in der TK-Anlage vergeben werden.

Das Telefon ist im Grundzustand auf DHCP eingestellt und sollte beim Anschluss an Ihr lokales Netzwerk eine IP-Adresse von Ihrem Router zugeteilt bekommen (DHCP muss im Router eingeschaltet sein). Diese Adresse können Sie in Ihrem Router nachsehen.

Rufen Sie bitte zunächst die Weboberfläche des Telefons mit Ihrem Internet-Browser auf.
Nach dem Anmelden am Gerät rufen Sie den Punkt Einstellungen/IP-Konfiguration auf.

Stellen Sie den IP-Adresstyp entweder auf automatisch beziehen (DHCP muss im Router eingeschaltet sein) oder auf Statisch, wenn Sie die Konfiguration manuell vornehmen möchten.

Bei manueller Einstellung vergeben Sie hier die IP-Adresse des Telefons und die entsprechende Subnetzmaske. Als Standard- Gateway und DNS Server wird die IP-Adresse Ihres Routers eingetragen.

Wechseln Sie dann zu Telefonie/Verbindungen. Wählen Sie dann unter VOIP-Verbindungen

einen Provider aus und klicken auf aktiv und dann auf bearbeiten.

Der Proxy Server Port sowie der Port des Registrar Servers sind 5060.

Wechseln Sie dann auf Telefonie/Nummernzuweisung.

Stellen Sie die Leitungsart für abgehende Gespräche auf VoIP und Automatische Ersatzverbindung über das Festnetz auf Nein.

Die ausgewählte Rufnummer der Verbindungen für abgehende Gespräche sowie  für ankommende Gespräche sollte die Nebenstellennummer sein, unter der das Gerät angemeldet ist.

Klicken Sie dann auf Sichern. Das Gerät ist nun an der Anlage registriert und funktionsfähig.

Telefon Firmware: 021910000000 / 043.00

COSMOTE

Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

BlueSIP

Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

O2

Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

Hinweis: Die Einstellungen gelten für alle Auerswald-TK-Anlagen, die interne IP-Telefonie anbieten. Hierzu muss in der TK-Anlage eine Nebenstelle als Standard VoIP Telefon eingerichtet sein. Für diesen Teilnehmer muss eine Benutzer-PIN/Passwort (ist ein Benutzer-Passwort vorhanden, wird nur dieses verwendet) vergeben werden.

Das Telefon ist im Grundzustand auf DHCP eingestellt und sollte beim Anschluss an Ihr lokales Netzwerk eine IP-Adresse von Ihrem Router zugeteilt bekommen (DHCP muss im Router eingeschaltet sein). Diese Adresse können Sie in Ihrem Router nachsehen.


Unter Advance Settings müssen die folgenden Einstellungen vorgenommen werden.

Unter Basic SIP Autthentification und Network Settings müssen folgende Einstellungen vorgenommen werden:

Screen Name: Vergeben Sie einen Namen für Ihre Einstellungen (z. B. : 578 AASTRA 6739i).

Phone Number: Hier tragen Sie die internen Rufnummer des Teilnehmers ein (z. B. : 578).

Authentication Name: Hier tragen Sie die internen Rufnummer des Teilnehmers ein (z. B. : 578).

Password: Benutzer-PIN/Passwort (ist ein Benutzer-Passwort vorhanden, wird nur dieses verwendet) des Teilnehmers.

Proxy Server: Hier muss die IP-Adresse der TK-Anlage eingetragen werden (z. B. : 192.168.0.240).

Registrar Server: Hier muss die IP-Adresse der TK-Anlage eingetragen werden (z. B. : 192.168.0.240).

RTP Settings

RTP Encryption:Hier muss die Option SRTP Disabled gewählt werden.

Codec Preference List

Codec Priority: Hier muss G.711u (8K) als erster und G.711a (8K) als zweiter Codec ausgewählt werden.

Alle anderen Optionen sollten auf dem vorgegebenen Werten bleiben.

Hinweis: Die Einstellungen gelten für alle Auerswald-Tk-Anlagen, die interne IP-Telefonie anbieten. Zunächst muss in der TK-Anlage eine Nebenstelle als Standard VoIP Telefon eingerichtet sein. Zu dieser Nummer muss eine Benutzer-PIN/Passwort (ist ein Benutzer-Passwort vorhanden, wird nur dieses verwendet) in der TK-Anlage vergeben werden.

Das Telefon ist im Grundzustand auf DHCP eingestellt und sollte beim Anschluss an Ihr lokales Netzwerk eine IP-Adresse von Ihrem Router zugeteilt bekommen (DHCP muss im Router eingeschaltet sein). Diese Adresse können Sie in Ihrem Router nachsehen.

Rufen Sie bitte zunächst die Weboberfläche des Telefones unter Angabe der IP-Adresse mit Ihrem Internet-Browser auf.
Nach dem Anmelden am Gerät rufen Sie Advanced Settings/Global SIP auf.

Weiterhin muss bei Proxy Server", "Outbound Proxy Server" und "Registrar Server die IP-Adresse der TK-Anlage eingetragen werden. Der Proxy bzw. Registrar Port ist jeweils die 5060.

Speichern Sie nun die Einstellungen ab. Sie werden dann zum Neustart des Telefones aufgefordert.

Diesen können Sie unter Operation/Reset durchführen. Nach dem Neustart registriert sich das Telefon an der TK-Anlage und ist betriebsbereit.

Telefon Firmware 2.3.1.26

Hinweis: Die Einstellungen gelten für alle Auerswald-TK-Anlagen, die interne IP-Telefonie anbieten. Hierzu muss in der TK-Anlage eine Nebenstelle als Standard VoIP Telefon eingerichtet sein. Für diesen Teilnehmer muss eine Benutzer-PIN/Passwort (ist ein Benutzer-Passwort vorhanden, wird nur dieses verwendet) vergeben werden.

Das Telefon ist im Grundzustand auf DHCP eingestellt und sollte beim Anschluss an Ihr lokales Netzwerk eine IP-Adresse von Ihrem Router zugeteilt bekommen (DHCP muss im Router eingeschaltet sein). Diese Adresse können Sie in Ihrem Router nachsehen.

Unter Setup | Identity 1 müssen die folgenden Einstellungen vorgenommen werden.

Configuration Identity 1

Display Name: Vergeben Sie einen Namen für Ihre Einstellungen (z.B.: 51 SNOM M3).

Account: Hier tragen Sie die internen Rufnummer des Teilnehmers ein (z.B.: 51).

Passwort: Benutzer-PIN/Passwort (ist ein Benutzer-Passwort vorhanden, wird nur dieses verwendet) des Teilnehmers.

Account Name: Hier tragen Sie die internen Rufnummer des Teilnehmers ein (z.B.: 51).

Registrar: Hier muss die IP-Adresse der Tk-Anlage eingetragen werden (z.B.: 192.168.0.240).

Outbound Proxy: Kann frei bleiben.

Account Name: Hier tragen Sie die internen Rufnummer des Teilnehmers ein (z.B.: 51).

DTMF Signalling: Hier sollten Sie Option Inband verwenden.

Codec Priority: Hier muss PCMU als erster und PCMA als zweiter Codec ausgewählt werden.

Alle anderen Optionen sollten auf dem vorgegebenen Werten bleiben.

Hinweis: Die Einstellungen gelten für alle Auerswald-TK-Anlagen, die interne IP-Telefonie anbieten. Hierzu muss in der TK-Anlage eine Nebenstelle als Standard VoIP Telefon eingerichtet sein. Für diesen Teilnehmer muss eine Benutzer-PIN/Passwort (ist ein Benutzer-Passwort vorhanden, wird nur dieses verwendet) vergeben werden.

Das Telefon ist im Grundzustand auf DHCP eingestellt und sollte beim Anschluss an Ihr lokales Netzwerk eine IP-Adresse von Ihrem Router zugeteilt bekommen (DHCP muss im Router eingeschaltet sein). Diese Adresse können Sie in Ihrem Router nachsehen.

Unter Einrichtung | Identität 1 müssen die folgenden Einstellungen vorgenommen werden:

Konfiguration Identität 1 / Login

Identität aktiv: Hier wählen Sie die Option "An".

Angezeigter Name: Vergeben Sie einen Namen für Ihre Einstellungen (z.B.: 578 snom 870).

Nutzer Kennung: Hier tragen Sie die internen Rufnummer des Teilnehmers ein (z.B.: 578).

Passwort: Benutzer-PIN/Passwort (ist ein Benutzer-Passwort vorhanden, wird nur dieses verwendet) des Teilnehmers.

Registrar: Hier muss die IP-Adresse der TK-Anlage eingetragen werden (z.B.: 192.168.0.240).

Proxy Server: Hier ist kein Eintrag erforderlich.

Konfiguration Identität 1 / SIP

Unterstützung für kaputte Registrar: hier wählen Sie die Option "An".

Konfiguration Identität 1 / RTP

Codec 1: Hier muss G.711u ausgewählt werden.

Codec 2: Hier muss G.711a ausgewählt werden.

RTP Verschlüsselung: SIPS/SRTP ist in der TK-Anlage individuell für jeden VoIP-Teilnehmer verfügbar.
Die Verschlüsselung wird unter Administration > SIPS/SRTP intern (VoIP) zentral ein- oder ausgeschaltet.
Diese Einstellung wird durchgesetzt. Teilnehmer mit begrenzter Verschlüsselung sind dann nicht erreichbar.
Daher ist dann ein Eingriff in die Konfiguration der TK-Anlage notwendig.
Unter > Teilnehmer (TN) > Eigenschaften > VoIP-Einstellungen werden die Ausnahmen der Verschlüsselung konfiguriert.

Wichtige Informationen zum Thema „Notruf“

Als Errichter (Installateur) und Betreiber (Kunde) von Telekommunikations­anlagen sind Sie zur ungehinderten und vorrangigen Weiterleitung von Notrufen (Rufnummern 110 und 112) verpflichtet (Telekommunikations­gesetz § 108).

Berücksichtigen Sie daher unbedingt die folgenden Punkte:


1. Damit dies zu jedem Zeitpunkt ohne spezielle Kenntnisse des Bedieners gegeben ist, dürfen die bereits eingetragenen Notrufnummern in der Telefonanlage nicht gelöscht werden. Ansonsten kann es zu einer Nicht- oder Falschwahl kommen!
2. Des Weiteren muss die Funktion „Notruf hat Vorrang“ aktiviert bleiben.
3. Bei den Auerswald Telefonanlagen COMpact 4000/5000(R)/5200(R)/5500(R) und COMmander 6000/6000R/6000RX ist das Löschen von gesetzlich vor­geschriebenen Notrufnummern ab der Firmware-Version 6.6 B nicht mehr möglich. Optional können Notrufnummern mit Amtzugangsziffer gewählt werden, damit interne Rufnummern beginnend mit „11“ genutzt werden können. Teilen Sie bei Auswahl dieses speziellen Betriebsfalles den Sachverhalt allen Nutzern der Telefonanlage mit und beschriften Sie alle angeschlossenen Telefone entsprechend, damit Sie nicht gegen § 108 Telekommunikationsgesetz verstoßen.
4. Prüfen Sie ebenfalls, ob die Rufnummer 116117 (ärztlicher Bereitschafts­dienst) in der Telefonanlage bereits hinterlegt ist. Diese Rufnummer ist bei Neuinstallationen ebenfalls immer als Servicerufnummer einge­tragen. Bei älteren Systemen, bei denen es keine Servicerufnummern gibt, tragen Sie diese ebenfalls als Notrufnummer ein.

Hinweis: Verwenden Sie baldmöglichst die aktuelle Firmware-Version für Ihre Telefonanlage (COMpact 4000/5000(R)/5200R/5500(R) oder COMmander 6000/R/RX) und prüfen Sie bei älteren Systemen die eingetragenen Notrufnummern 110 und 112 sowie generell die ärztliche Bereitschaftsrufnummer 116117.

Da Text vor Melden nur in Verbindung mit einer Gruppe genutzt werden kann, muss für diesen Fall die Wartefeldzentrale über eine Gruppe realsiert werden. Wenn für die Waretefeldzentrale direkt der Teilnehmer genutzt wird, kann kein Text vor Melden konfiguriert werden.

Da Text vor Melden nur in Verbindung mit einer Gruppe genutzt werden kann, muss für diesen Fall die Wartefeldzentrale über eine Gruppe realsiert werden. Wenn für die Waretefeldzentrale direkt der Teilnehmer genutzt wird, kann kein Text vor Melden konfiguriert werden.

Solange, bis die maximale Anzahl an Gesprächsdatensätzen überschritten wird bzw die Einträge manuell aus der Gesprächsdatenliste gelöscht werden.
Bei Überschreiten der maximalen Anzahl an Gesprächsdatensätzen werden die ältesten Einträge überschrieben.
Es ist nicht möglich, einen Zeitraum zu definieren, nach dem die Gesprächsdaten automatisch gelöscht werden.

1&1

Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

Sipgate

Die SIP-ID und das SIP-Passwort finden Sie in Ihrem SIP-Account unter den Einstellungen.

Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

Um die Anzeige des Voicemail- / Faxbox-Links in den Mails zu verhindern, muss unter Administration / E-Mail / Internationalisierung eine neue Sprachvorlage erzeugt werden.

Hierzu exportiert man zuerst die Vorlage der gewünschten Sprache und benennt diese XML-Datei um (deutsch.xml -> deutsch_ohne_link.xml). Diese Datei modifiziert man dann mit einem Texteditor; Notepad++ ist hier zu empfehlen, da die XML-Struktur der Datei erkannt wird und daher die Darstellung übersichtlicher ist.

Den Text "Zur Übersicht Ihrer gespeicherten Nachrichten" ersetzt man nun durch ein Leerzeichen. Wichtig: Es muss ein Leerzeichen vorhanden sein, ansonsten wird der Link nicht ausgeblendet!

Dieser FAQ beschreibt die einfache Erstinbetriebnahme von Auerswald VoIP-Systemtelefonen mittels der Zero-Touch-Konfiguration. Dabei werden die Anbieter und Account-Einstellungen im Telefon gesetzt (Basisprovisionierung).

Gültig für folgende Telefonanlagen (ab Version 6.6D):

• COMpact 4000
• COMpact 5000/5000R
• COMmander 6000/6000R(X)

Gültig für folgende Telefone (ab Version 2.6B):

• COMfortel 1400IP
• COMfortel 2600IP
• COMfortel 3600IP

Technische Voraussetzungen:

• DHCP-Server im Netzwerk aktiv
• Telefone im Netzwerk integriert z.B. am PoE Switch
• Telefone befinden sich im Auslieferzustand
• Telefone haben über den DHCP-Server Netzwerkeinstellungen erhalten.

Bildschirmansicht der Zero-Touch-Konfiguration am Apparat (Wird nur im Auslieferzustand angezeigt):

Hinweis:

Die Standardsprache der Telefone wird beim Provisioning gesetzt und ist Abhängig von der gewählten Sprache der TK-Anlage bei Erstinbetriebnahme. Die Sprache der Endgeräte welche beim Provisioning aktiviert wird kann in der TK-Anlage geändert werden:

IP-Grundeinstellungen für die VoIP-Telefonie

Nach erfolgreicher Einrichtung und Anpassung der Telefonanlage an das vorhandene Netzwerk (eine ausführliche Beschreibung erhalten Sie im Installationshandbuch) können Sie jetzt die erforderlichen IP-Einstellungen für VoIP-Telefonie vornehmen.

1. Gateway
2. DNS Server

Hinweis: Beachten Sie bitte, dass es sich in diesem Beispiel um die Standard IP-Adresse handelt.

Sind die IP-Adresse vom Gateway und DNS-Server Ihres Netzwerks nicht bekannt, können Sie die Netzwerkeinstellungen folgendermaßen überprüfen; Voraussetzung dafür ist, dass Ihr Rechner die IP-Adresse vom Router automatisch bezieht (DHCP aktiviert).

Geben Sie in der Windows-Eingabeaufforderung den Befehl ipconfig /all ein und bestätigen die Eingabe mit der Enter-Taste.

Sie sehen jetzt die IP-Einstellungen Ihres Rechners und des Netzwerks. Übernehmen Sie bitte die Einstellungen des (Standard-) Gateways und des DNS-Servers in die Server-Konfiguration der Anlage (siehe Abbildung Punkt 1 und 2). Speichern Sie danach die Eingabe mit dem Ausführen-Button.

Dus.Net

Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

Freenet

Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

QSC

Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

sipload

Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

Auerswald Fax-Versand via Netzwerk

1. Allgemeines

   Mit der Auerswald-Fax-Schnittstelle wurde ein Übertragungsweg für den Fax-Versand über eine Auerswald-Telefonanlage realisiert. Um eine möglichst weitgehende Verwendung bereits bestehender Quelltexte zu ermöglichen, wird hierbei auf Standardprotokolle zurückgegriffen.
   Als Basisprotokoll für die Übertragung wird HTTP verwendet. Hierfür existiert in den Telefonanlagen eine funktionierende Infrastruktur. Auf Seiten des versendenden Computers gibt es hierfür i.d.R. bereits fertige Programmbibliotheken.
   Der Inhalt des Fax (d. h. das Dokument) wird als Bild in TIFF-G3-Kodierung übermittelt. Auch hierfür gibt es für den Sender meist fertige OSS-Druckertreiber zur Erzeugung dieses Formates. Die Telefonanlage kann dieses Format ohne weitere Umkodierung direkt für den Versand verwenden.

2. Unterstützte Telefonanlagen

   Folgende Systeme werden unterstützt (je nach System sind zusätzliche Erweiterungen nötig):

   • COMpact 3000 analog/ISDN/VoIP
   • COMpact 4000
   • COMpact 5000/5000R
   • COMpact 5200/5200R
   • COMpact 5500R
   • COMpact 5010/5020 VoIP
   • COMmander Basic.2 / Basic.2 19
   • COMmander Business / Business 19
   • COMmander 6000/6000R/6000RX

3. Übertragungsprotokoll

   Zur Übertragung wird die HTTP-Methode POST verwendet.

   Beispiel:

   POST /faxupload HTTP/1.1 User-Agent: auFaxAgent Host: 192.168.20.154 Connection: Keep-Alive Cache-Control: no-cache Content-Type: multipart/form-data; boundary=456C6C536F742D48616D52757267 Authorization: Digest username="801", realm="Auerswald", nonce="bdf981eab52a4f0993748bf6021c81a1", cnonce="666",nc="00000001", qop=auth, uri="/faxupload", algorithm=MD5, response="76d6900e6af5802ae0e86c959e26988e" Content-Length: 14910 --456C6C536F742D48616D52757267 Content-Disposition: form-data; name=""; faxdest="345345"; filename="fax.tiff" Content-Type: image/tiff [ab hier folgen die Binärdaten] II*.x7.........@.6j.).P.M.. l..Sf...5.......@.6j.).P.M.. & [bis hier folgen die Binärdaten] ----456C6C536F742D48616D52757267

   Die URL faxupload enthält dabei als POST-Parameter die Rufnummer des Fax-Empfängers (faxdest=[Rufnummer]).

   Zur Authentisierung mittels Benutzername und Passwort wird DAA (Digest Authentication Access) verwendet. Der Benutzername ist hierbei die interne Rufnummer des Teilnehmers (MSN), das Passwort ist die für diese Rufnummer eingetragene 6-stellige PIN (für COMpact 3000-Serie) bzw. ein mindestens 8-stelliges alphanumerisches Passwort (COMpact 4000/5000/5200/5500, COMpact 5010/5020 VoIP, COMmander Business, COMander Basic.2, COMmander 6000/6000R/6000RX).

   Das Dokument wird mit dem mimetype image/tiff nach der Authentisierung als multipart/form-data übermittelt. Die Übertragung erfolgt immer im Binärformat, d. h. keine base64-Kodierung.

   Die Telefonanlage als HTTP-Server kann beim Verbindungsaufbau oder bei der Übertragung einen Fehler feststellen. Der Fehler wird erst nach Ende der Übertragung an die Senderseite übermittelt. Ein vorzeitiger Abbruch des Uploads ist nach dem HTTP-RFC nicht vorgesehen. Der Sender soll die Fehlermeldung aus dem socket auslesen und eine entsprechende Reaktion auslösen.

   Folgende Fehlermeldungen muss der Sender behandeln:

   • 302 found
     In diesem Fall muss der Versand nochmals mit der in der Meldung angegebenen URL durchgeführt werden.
   • 401 unauthorized
     Der Teilnehmer ist unbekannt, oder das Passwort passt nicht.
   • 403 forbidden
     Der Teilnehmer ist zwar bekannt, Fax-Versand ist aber nicht aktiviert.
   • 404 not found
     Fax-Versand ist mit dieser Telefonanlage nicht möglich.
   • 413 Request Entity Too Large
     Das Fax konnte nicht versendet werden. Pro Fax-Dokument sind nur max. 50 Seiten erlaubt.
   • 415 unsupported media type
     Der mimetype ist falsch, oder das Fax hat nicht das richtige Format.
   • 503 service unavailable
     Der Fax-Server steht derzeit nicht zur Verfügung.
   • 507 insufficient storage
     Der Fax-Puffer der Telefonanlage ist überfüllt.

   Eine abgebrochene Verbindung ohne Übermittlung eines HTTP-Statuscodes soll wie 503 behandelt werden.

   Eine erfolgreiche Anfrage wird mit 200 OK beantwortet. Diese Antwort beinhaltet aber lediglich, dass das Fax erfolgreich in die Versandwarteschlange der Telefonanlage übernommen wurde. Das sollte dem Benutzer auch so mitgeteilt werden.

   Beispielantwort für eine erfolgreiche HTTP-Übertragung:

   HTTP/1.1 200 OK Server: GoAhead-Webs Expires: 0 Cache-Control: no-store, no-cache, must-revalidate, post-check=0, pre-check=0 Pragma: no-cache Content-Type: text/html; charset=iso-8859-1;

   Beispielantwort für eine nicht erfolgreiche HTTP-Übertragung:

   HTTP/1.1 503 Site Temporarily Unavailable. Try again. Server: GoAhead-Webs Date: Mon, 12 Sep 2011 08:27:53 GMT Pragma: no-cache Cache-Control: no-cache Content-Type: text/html; charset=iso-8859-1; <html><head><title>Document Error: Site Temporarily Unavailable. Try again.</title></head> ...<body><h2>Access Error: Site Temporarily Unavailable. Try again.</h2> ...<p></p></body></html>

   Eine unmittelbare Rückmeldung über die Ausführung des Faxauftrags wird nicht übermittelt.

4. Übertragungsformat

   Fax-Inhalte werden an die Anlage grundsätzlich als TIFF in G3-Kodierung übermittelt. Für die TIFF-Kodierung gelten folgende Voraussetzungen bzw. Einschränkungen:

   • Byte Order: Little Endian
   • Hinter dem TIFF-Header erst die Image-Daten, dann der IFD-Table, dann ggf. vom IFD referenzierte Zusatzdaten
   • Seitenformat wie nach T.4 für das Papierformat A4 vorgegeben mit folgenden festen Parametern: schwarz/weiß, MR-Verfahren, 1.728 Pixel horizontal (203 dpi), die vertikale Länge ist nicht vorgegeben (196 dpi), eine Zerlegung eines langen Original-Dokumentes auf A4-Seiten wird aber wegen der Darstellung im Webserver der Anlage empfohlen!
   • Die einzelnen Fax-Seiten werden innerhalb eines Anhangs als mehrseitiges TIFF-Dokument übertragen.

   Folgende IFD-Tags müssen mit den vorgegebenen Werten belegt sein:

   Tag	ID	Wert
   Image Width Bits per Sample Compression Photometric Group3Options	0x100 0x102 0x103 0x106 0x124	1728 1 3 0 0	A4 B/W CCITT Group 3 White is Zero 1-dim., RLE, no fillbits

   Folgende IFD-Tags müssen mit der Seite entsprechenden Werten belegt sein:

   Tag	ID	Wert
   Image Height Strip Offset Strip Byte Count	0x101 0x111 0x117	Länge der Seite in Pixelzeilen Offset auf Image Daten Länge der Image Daten

   Folgende IFD-Tags werden erkannt aber nicht ausgewertet:

   Tag	ID	Verwendeter Wert
   Rows per Strip xResolution yResolution	0x116 0x128 0x129	-1	Ein Strip pro Seite 203 DPI 196 DPI

   Alle weiteren IFD-Tags und zusätzliche beschreibende Daten werden (vorerst) ignoriert.

5. Verhalten der Telefonanlage

   Nachdem das Fax-Dokument per HTTP-Upload auf die Telefonanlage übertragen wurde, stellt der Fax-Server es in die Fax-Warteschlange ein. Der Fax-Server arbeitet nun, wie für diesen spezifiziert, die Fax-Warteschlange ab.

   Ist für den Fax-Versand eine Benachrichtigung durch E-Mail vorgesehen, wird nach erfolgtem Versand ein Versandbericht erstellt und versendet. Hierüber kann der Sender erfahren, dass der Fax-Versand beendet ist und ob der Versand erfolgreich war.

Im Auslieferzustand ist eine statische IP-Adresse von http://192.168.1.111 vorgegeben. Die Zugangsdaten:
Benutzername: admin
Passwort: admin
Die aktuelle IP-Adresse kann über den den Code ##8*941# an einem ISDN-Telefon abgefragt werden.

Die IP-Adresse wird nur am direkt angeschlossenen ISDN-Telefon angezeigt, nicht am internen S₀-Bus unserer Telefonanlagen.
Info: Es werden Displaymeldungen verwendet
Nur COMmander Business und COMmander Basic.2: Eine Ersatzmöglichkeit ist der automatisch stattfindende Rückruf vom VoIP/ISDN Gateway. Bei diesem Rückruf wird dann die IP-Adresse als Rufnummer übermittelt.

Gesprächsdaten:
- Datum, Uhrzeit, Dauer und ggf Kosten des Anrufs
- Rufnummer und ggf Name des externen Partners
- interner Teilnehmer
- Richtung (kommend/gehend)
- kommend angerufene bzw abgehend verwendete eigene Rufnummer
- Belegnummer für Hotelfunktion

Nachrichten
- Voicemails
- per Faxbox versendete und empfangene Faxe

Bis sie im Rahmen der automatischen Bereinigung oder manuell gelöscht werden. Die automatische Bereinigung löscht die ältesten gelesenen Nachrichten bei Überschreitung einer festlegbaren prozentualen Schwelle, also z.B. bei 80% des Speicherplatzes, der der Box zugewiesen wurde.

Die Hacker gehen immer nach der gleichen Methode vor: Sie suchen nach Unternehmen, deren Telefonanlage eine integrierte Voicemail-Funktion (Anrufbeantworter) besitzt, um diese über die Fernabfrage zu manipulieren. Alle Anlagen, die in letzter Zeit manipuliert worden sind, wiesen schlechte Sicherungsvorkehrungen wie z. B. unsichere PINs auf. In Auerswald TK-Anlagen gibt es ausreichende Sicherheitsmechanismen. Sie müssen aber genutzt werden!

Bitte beachten Sie daher unbedingt folgende Empfehlungen, um Ihre Auerswald Telefonanlage gegen solche Angriffe abzusichern:

1. Für die Fernabfrage können die Admin-PIN, die Benutzer-PIN oder die PIN für die Voicemailbox genutzt werden. Machen Sie es dem Angreifer nicht leicht und vergeben komplexe PINs (Die PINs in den Anlagen bestehen aus sechs Ziffern. Ziffernfolgen wie „123456“ oder „111111“ sind NICHT sicher! Geburtstage übrigens auch nicht wirklich. Sinnvoller sind zufällige Ziffernfolgen.).
2. Nutzen Sie, wenn irgend möglich, die Sperrfunktionen für eingehende Rufe (z. B. Ausland sperren).
3. Es ist sicherer, die Nachrichtenweiterleitung per E-Mail zu nutzen und die Fernabfrage zu deaktivieren.
4. Es werden abgehend gerne Sparvorwahlen (010…) eingesetzt, sodass die Schutzmechanismen der Telekom (Erkennung hohes Gebührenaufkommen in zu kurzer Zeit) nicht greifen. Sie können Ihre Anlage sichern, indem Sie die Sperrfunktionen für ausgehende Rufe nutzen (z. B. für Rufe, die mit 010 beginnen).

EWE TEL GmbH

Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

Swisscom Smart Business

Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

KEVAG Telekom

Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

NETHINKS

Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

Vodafone

Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

1&1 Versatel

Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

Generieren einer SD-Karte für das Betriebssystem der Auerswald TK-Anlagen aus einem SD-Karten-Image unter Windows

1. Schließen Sie einen SDHC-Kartenleser an Ihren PC an. Warten Sie, bis die Treiberinstallation abgeschlossen ist.
2. Bitte halten Sie eine 4 GB SDHC-Karte bereit. Wir empfehlen ausdrücklich die Verwendung einer neuen SDHC-Karte, um etwaige Hardwareprobleme der existierenden Karte ausschließen zu können. Es sollte sich dabei um eine höherwertige Karte für industrielle Anwendung handeln. Folgende Herstellermarken empfehlen wir hierfür:
   Swissbit, Transcend, Cactus, Apro, Delkin Industrial, ATP
3. Laden Sie die passende Auerswald-Imagedatei als ZIP-Datei von der Auerswald-Webseite auf ihren PC.
   Entpacken Sie die ZIP-Datei, es ist ein ca. 4 GB große .img-Datei enthalten.

   Hier der Download für:

   COMpact 4000

   COMpact 5000

   COMmander 6000

   Hinweise:

   Datenschutzerklärung

   Auerswald-Lizenz

   Open-Source-Lizenzen

   Open Source Code for GPL, LGPL and other Licences (ISO Image)

4. Installation des Programmes USB Image Tool

   Sie benötigen das Programm „USB Image Tool“ von der Heise Webseite:

   https://www.heise.de/download/product/usb-image-tool-83646

   Entpacken Sie das Programm in ein geeignetes Verzeichnis auf Ihrer Festplatte (z.B. c:\USBImageTool)

5. Starten Sie das Programm

   Öffnen Sie das Verzeichnis und klicken Sie mit der rechten Maustaste auf USB Image Tool.exe und wählen Sie „Als Administrator ausführen“. Wählen Sie links oben „Device Mode“ aus. Stecken Sie die 4GB-SDHC-Karte in den Kartenleser und klicken Sie auf Rescan

Wählen Sie danach den Kartenleser aus:

Klicken Sie jetzt auf Restore:

Und wählen Sie die vorher gespeicherte Image-Datei aus und klicken Sie auf Öffnen:

Bestätigen Sie den folgenden Dialog mit Ja:

Das Image wird jetzt auf die SD-Karte geschrieben. Warten Sie bis der grüne Fortschrittsbalken auf 100% ist.

Entnehmen Sie die SD-Karte. Schalten Sie an der SD-Karte den Schreibschutzschalter in die Lock-Position:

Sie können die Karte jetzt in der TK-Anlage verwenden.

Vorbereitungen

Telefonanlage für Fernzugriff vorbereiten

• In der Telefonanlage unter Einstellungen -> Fernzugriff den Parameter "Händlerzugang über Internet ermöglichen" aktivieren
• Wenn Sie die Methode 2 für die Aktivierung verwenden möchten, müssen Sie zusätzlich eine Fernschaltrufnummer und einen Externen PIN eingeben

Telefonanlage im ARA registrieren

• Klicken Sie auf "Weiter" oder "Registrierte TK-Anlagen"
• Über das "+" Zeichen können Sie eine neue Telefonanlage registrieren
• Tragen Sie die mindestens die Seriennummer und einen Namen der Telefonanlage ein, die Sie per Fernzugriff erreichen möchten

Fernzugriff aktivieren

Methode 1: Aktivierung an beliebigem Telefon des Kunden

• Lassen Sie den Kunden an einem beliebigen Telefon folgende Sequenz wählen: ##8 Admin-PIN | Subadmin-PIN | Benutzer-PIN * 91 # (Beispiel: ##8 471208* 91 #)
• Klicken Sie in der ARA Weboberfläche den Refresh-Button und anschließend auf den Button Verbinden

Methode 2: Aktivierung durch den Händler aus der Ferne

• Wählen Sie von einem beliebigen Telefonanschluss die oben eingestellte Fernschaltrufnummer der Telefonanlage des Kunden
• Nach dem Quittungston geben Sie ein: ##8 Externe PIN * 91 #(Beispiel: ##8 471108* 91 #)
• Klicken Sie in der ARA Weboberfläche den Refresh-Button und anschließend auf den Button Verbinden

Datenschutz

Die Firma Auerswald nimmt den Schutz persönlicher Daten sehr ernst. Lesen Sie dazu die "Datenschutzerklärung der Firma Auerswald" und die AGB

Folgende SD-Karten wurden getestet und für das COMmander VMF-Modul freigegeben:

Ausbaumöglichkeiten (Punktesystem)

Die maximale Anzahl der einzelnen Module kann anhand folgender Tabelle errechnet werden. Jedes Modul hat einen Wert und kann in einer definierten Häufigkeit im COMmander 6000 eingesetzt werden. Die Summe aller Werte darf den Maximalwert von 188 nicht überschreiten.


Beispiel:
COMmander 6000 mit 2x COMmander 8S₀-Modul (2*16 Punkte = 32 Punkte) und 1x COMmander VMF-Modul (16 Punkte).

Bei diesem Ausbau werden 32+16=48 Punkte erreicht. Es können noch 140 Punkte genutzt werden. Hier sollte aber der max. Modulausbau von 5 Modulen zusätzlich beachtet werden.

Was ist zu beachten, wenn ich eine Auerswald TK-Anlage an einer Fritz!Box betreibe? (Fritz!Box 6360 FRITZ!OS 05.22)

Hinweis: Bei den von uns zur Verfügung gestellten Einstellungen handelt es sich um eine unverbindliche Information.
Bei der Nutzung an der Fritz!Box kann es zu Einschränkungen kommen, über deren Umfang wir keine Aussage treffen können.

• Bitte melden Sie sich auf der Konfigurationsoberfläche der FRITZ!Box an.

• Klicken Sie auf "Telefonie" und wählen dann "Telefoniegeräte" aus.

• Für die Einrichtung einer "ISDN-Telefonanlage" bitte auf "Neues Gerät einrichten" klicken.

• Verbinden Sie bitte den internen S₀ der Fritz!Box mit dem externen S₀ der TK-Anlage.

• Zu beachten ist, dass Sie die über die Fritz!Box bereitgestellten Rufnummern (MSNs) als externe Rufnummern mit der Anschlussart Mehrgeräteanschluss in die TK-Anlage eintragen wie es die Fritz!Box in Punkt 5 vorgibt.

• Weisen Sie den Nebenstellen Ihrer Auerswald TK-Anlage die von der Fritz!Box bereitgestellten Rufnummern (MSNs) in der Rufverteilung zu.

• Achten Sie bitte auf die Rufnummernübermittlung, in den meisten Fällen muss sie in der TK-Anlage eingeschaltet sein.

Hinweis: Es kann zu Überschneidungen bei Kennzahlen zur Steuerung von Leistungsmerkmalen kommen.
Z. B. wird die Kennzahl "*" oder "**" zum Wechseln auf das hausinterne Wählzeichen genutzt.
Somit ist die Steuerung von Leistungsmerkmalen der Fritz!Box, die mit der Kennzahl "**" beginnen, nicht möglich.

In manchen Fällen kann es hilfreich sein, die Textmeldungen auf dem S₀-Bus in der Fritz!Box während des Rufaufbaus zu deaktivieren. Dazu heben Sie an einem an der Fritz!Box angeschlossenen Telefon den Hörer ab, wählen #960*0*, nach erfolgreicher Eingabe der Tastensequenz ertönt kurz ein durchgezogener Ton. Aktivieren können Sie die Übermittlung von Textinformationen wieder durch Wahl von #960*1*.
