COMmander® 6000

Produkt erreicht(e) End-of-Support: Mai 2023
Keine Softwareupdates oder Upgrades

Produkt erreicht(e) End-of-Service: Mai 2025
Kein technischer Support mehr möglich

Produkt erreicht(e) End-of-Repair: Mai 2025
Kein Reparaturservice mehr möglich

Downloads

Bezeichnung
Betriebssystem

V8.6.1.9715 (Stable) | 04.12.2024
Windows 10 32-/64-Bit
Windows Server 2016
Windows Server 2019
Windows Server 2012 R2
Windows Server 2012 R1 (limited range of functions/eingeschränkter Funktionsumfang)
Windows Server 2022
Windows 11
macOS Ventura (13.2)
macOS Monterey (12.6.3)
macOS 14 "Sonoma"
macOS 13 "Ventura"
macOS 12 "Monterey"
macOS Sonoma (14)
Windows 10 (ab Version 1903)
Windows 10 32-/64-Bit (ab Version 1903)
V7.8.0.8453 (Stable) | 23.01.2024
Windows 8.1 32-/64-Bit (Windows RT is not supported)
macOS High Sierra (10.13)
Windows Server 2022
Windows Server 2019
Windows Server 2016
Windows Server 2012 R2
Windows Server 2012 R1 (limited range of functions/eingeschränkter Funktionsumfang)
Windows 11
Windows 10 32-/64-Bit
macOS Mojave (10.14)
macOS Catalina (10.15)
macOS Ventura (13.2)
macOS Monterey (12.6.3)
2024.07.25 (Stable) | 20.08.2024
Google Android
Apple iOS
V 2.4.2.36 (Stable) | 25.07.2023
Windows 10 32-/64-Bit
Windows 8 / Windows 8.1 (32-Bit/64-Bit / Windows RT wird nicht unterstützt)
Windows 7 32-/64-Bit SP1
Windows Server 2008 R2
Windows Server 2012 und Windows Server 2012 R2
Windows Server 2016
Windows Server 2019
Windows 8.1 32-/64-Bit (Windows RT is not supported)
Windows 11
Windows Server 2022
V1.4.4.3 (Stable) | 25.07.2023
Windows 10 32-/64-Bit
Windows 8 32-/64-Bit (Windows RT wird nicht unterstützt)
Windows 2012 Server R1
Windows Server 2016
Windows 2012 Server
Windows Server 2008 R2
Windows 7 32-/64-Bit SP1
Windows 8.1 32-/64-Bit (Windows RT is not supported)
Windows 11
Windows Server 2012 R2
Windows Server 2022
8.6B Build 000 (Stable) | 29.11.2024
V 1.2.0.5 (Stable) | 09.07.2015
Windows 7 32-/64-Bit SP1
Windows 10 32-/64-Bit
Windows 8 32-/64-Bit (Windows RT wird nicht unterstützt)
Windows 8.1 32-/64-Bit (Windows RT is not supported)
20170608 (Stable) | 07.06.2017
V2.7.10 Beta (Public Beta) | 17.01.2018
Linux (ab Kernel 2.6 getestet)
OS X El Capitan (10.11)
Windows 10 32-/64-Bit
Windows 8 32-/64-Bit (Windows RT wird nicht unterstützt)
Windows 11 (64-Bit)
Windows 2012 Server R1
Windows Server 2016
Windows 2012 Server
Windows Server 2008 R2
Windows 7 32-/64-Bit SP1
Windows 8.1 32-/64-Bit (Windows RT is not supported)
Weniger anzeigen Mehr anzeigen

Dokumentationen

SprachenAktuelle Version
Erweiterte Informationen V36 11/2024 Online PDF
V36 11/2024 Online PDF
V36 11/2024 Online PDF
Anlagenweite, automatische Amtholung und der Fax-Druckertreiber 0816 PDF
0816 PDF
Konformitätserklärung V05 03/2018 PDF
TFS-Dialog 100 an COMmander - ohne externem Gong 5/2005 PDF
Inbetriebnahmeanleitung V09 06/2016 PDF
Betriebsanleitung V12 11/2020 PDF
Advisory ID: Auerswald-PBX-Systems-Webinterface-20210910 V1.0 PDF
Datenschutzerklärung V04 10/2024 PDF
COMmander/COMpact-Anlage als a/b-Gateway V02 11/2022 PDF
V02 11/2022 PDF
V02 11/2022 PDF

Erweiterte Informationen

Allgemeine Informationen

Hilfe/Anleitung für COMmander 6000R/RX ab Firmwareversion 8.6B


Neue Beschreibungen

Die aktuelle Version 8.6

Informationen zur neuen Firmwareversion


Geänderte Beschreibungen

Provisioning-Dateien für D-Serie und WS-Serie

Neue Option.

Konfigurierbarer Amt-Ersatzton

Neue Option.

NAT-Traversal

Neue Zusatzeinstellungen.

Synchronisation mit einem Google-Konto

Verbesserte Sicherheit.

Feiertage bei der Konfigurationsumschaltung

Hinweis ergänzt.

Makrokurzwahlnummer mit Nachwahl

Hinweis ergänzt.

COMfortel WS-IP-Handsets für Adressbücher/Kontaktgruppen-Berechtigungen

Hinweis ergänzt.


Diverse Korrekturen


Betriebsanleitung

Licenses

Pfad angepasst

Wichtige Informationen

Sicherheitshinweise: Neue Sortierung in Kategorien angepasst

Sicherheitshinweise > Standortbedingungen: Hinweis zu Kindern ergänzt

Sicherheitshinweise > Reparatur: Hinweis überarbeitet

Inbetriebnahme (COMmander 6000R/RX)

TK-Anlage um- oder aufrüsten: Hinweis zu Blindplatten ergänzt

Diverse redaktionelle Änderungen


COMmander/COMpact-Anlage als a/b-Gateway

Allgemeine Informationen

Anleitung für COMmander/COMpact-Anlage als a/b-Gateway an einer COMtrexx


Geänderte Beschreibungen

Funktionsüberblick

Informationen zur Firmwareversion ergänzt.

Einrichtung Teilnehmer

Informationen zur Einstellung der Amtberechtigung ergänzt.

Datenschutzerklärung

Für folgende Produkte:

  • COMmander 6000/R/RX
  • COMpact 4000
  • COMpact 5000/R
  • COMpact COMpact 5200/5200R/5500R

Sprache:

  • Deutsch
  • Englisch
  • Französisch

FAQs

Swisscom Smart Business



Landesvorwahl0041
Ortsvorwahlz.B. 05306
LandCH
AmtszugangszifferBeliebig (z.B. 99)
BenutzernameBenutzername von der Business Connect Box entnehmen
PasswortPasswort von der Business Connect Box entnehmen
Authentifizierungs-IDAuthentifizierungs-ID von der Business Connect Box entnehmen
AnlagenrufnummerAnlagenrufnummer ohne DDI eintragen
DurchwahlblockBereich der Durchwahlen hinterlegen
Durchwahl (DDI)Durchwahl ohne Anlagenrufnummer hinterlegen
DisplaynameI.d.R. nicht benötigt
Clip No ScreeningJa





Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

Gesprächsdaten:
- Datum, Uhrzeit, Dauer und ggf Kosten des Anrufs
- Rufnummer und ggf Name des externen Partners
- interner Teilnehmer
- Richtung (kommend/gehend)
- kommend angerufene bzw abgehend verwendete eigene Rufnummer
- Belegnummer für Hotelfunktion

Nachrichten
- Voicemails
- per Faxbox versendete und empfangene Faxe

Allgemein

Dateien die Sie uns senden, unterliegen ggf. dem Datenschutz. Bitte achten Sie darauf, dass die gesetzlichen Vorschriften erfüllt werden.

Viele Informationen, welche Daten möglicherweise in den Protokollen enthalten sind, erhalten Sie direkt in dem Auerswald-System (aktuelle Produkte).

Ich habe einen eigenen Datenserver, über den ich die Dateien zur Verfügung stellen möchte

  • Teilen Sie uns einfach den Link zu den Dateien mit.

Ich habe keinen eigenen Datenserver, über den ich die Dateien zur Verfügung stellen kann

  • Nehmen Sie über den Helpdesk Kontakt mit uns auf. Sie erhalten einen Link zu einem separaten Onedriveordner.
  • Laden Sie über den Link Ihre Dateien hoch.
  • Die Daten werden von uns Ihrem Ticket hinzugefügt und aus dem Onedriveordner gelöscht.

Information

Ihre Daten, die wir zur Bearbeitung des Tickets von Ihnen erhalten werden in unserem Ticketsystem auf eigenen Servern in unserem Haus gespeichert.

Auerswald COMuniq



Landesvorwahl0049
Ortsvorwahlz.B. 05306
LandD
AmtszugangszifferBeliebig (z.B. 99)
BenutzernameKanalname
Passwort

Kennwort

Authentifizierungs-ID

Wird nicht benötigt. Bitte leer lassen..

Rufnummer

Rufnummer (z.B. 9200-0)

Displayname bzw. Name

Wird nicht benötigt. Optional.

Clip No ScreeningWird unterstützt.
Zusatzinformationen

Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

Hinweis: Die Einstellungen gelten für alle Auerswald TK-Anlagen, die externe Internettelefonie (VoIP) anbieten.

COMpact 3000:

Unter „VoIP-Accounts“ einen Namen für den Account eintragen, den entsprechenden Anbieter, die Anschlussart auswählen und durch Klick auf das grüne Plus-Symbol den Account anlegen.



COMpact 5010/5020, COMmander Basic2/Business:

Unter „COMset -> Externe Rufnummern -> Voice over IP (VoIP) -> Anbieter“ durch Klick auf „Online-Konfigurationen“ das entsprechende Anbieterprofil herunterladen.

Anschließend unter Aktion „Importieren“, die heruntergeladene Datei auswählen und importieren.

Unter „COMset -> Externe Rufnummern -> Voice over IP (VoIP) -> Accounts“ einen Namen für den Account eintragen, den zuvor importierten Anbieter, sowie die Anschlussart auswählen und durch Klick auf „Ausführen“ den Account anlegen.



COMpact 4000, COMpact 5000, COMmander 6000:

Unter „Öffentliche Netze -> Voice over IP (VoIP) -> Anbieter“ durch Klick auf „Online-Konfigurationen“ das entsprechende Anbieterprofil auswählen und laden.

Unter „Öffentliche Netze -> Voice over IP (VoIP) -> Accounts“ auf „Neu“ klicken, einen Namen für den Account eintragen, den zuvor importierten Anbieter, sowie die Anschlussart auswählen und durch Klick auf „Speichern“ den Account anlegen.

TK-Anlagen mit externem ISDN-Anschluss

Wenn Sie einen Router besitzen, der die IP-Telefonie unterstützt und Ihnen einen ISDN-Anschluss (S0-Port) zur Verfügung stellt, können Sie Ihre TK-Anlage daran weiter betreiben. Es ist nur zu beachten, dass die TK-Anlage nun als Unteranlage am Router betrieben wird. Hier können dann verschiedene Funktionen, die über den Netzanbieter gesteuert und über die TK-Anlage bedient werden (wie z. B. Anrufweiterschaltung über Netzanbieter), nicht mehr genutzt werden. Da dieses auch abhängig vom Router ist, können wir leider keine Auflistung geben, welche Funktionen das betrifft.

TK-Anlagen mit externem analogen Anschluss

Wenn Sie einen Router besitzen, der die IP-Telefonie unterstützt und Ihnen einen analogen Anschluss zur Verfügung stellt, können Sie Ihre TK-Anlage daran weiter betreiben. Es ist nur zu beachten, dass die TK-Anlage nun als Unteranlage am Router betrieben wird. Hier können dann verschiedene Funktionen, die über den Netzanbieter gesteuert und über die TK-Anlage bedient werden (wie z. B. Anrufweiterschaltung über Netzanbieter), nicht mehr genutzt werden. Da dieses auch abhängig vom Router ist, können wir leider keine Auflistung geben, welche Funktionen das betrifft.

TK-Anlagen mit VoIP-Anschluss

Hier kann, wenn vom Netzanbieter die Zugangsdaten zur Verfügung gestellt werden und der Netzanbieter den Anschluss von VoIP-Endgeräten zuläßt (mit Netzanbieter klären, z. B. bei Routerzwang), der IP-Zugang direkt in der TK-Anlage konfiguriert werden. Es ist kein Umsetzer erforderlich. Die TK-Anlage wird dazu nur mit dem Netzwerk (DSL-Router) verbunden.

Netzwerk und PC´s

  • Achten Sie auf eine stabile Netzwerkumgebung. Der LAN-TAPI Server muss die Telefonanlage über das Netzwerk permanent erreichen können.
  • Stellen Sie sicher, dass unnötige TAPI-Einträge (z.B. HID, 323 etc.) in den erweiterten Telefon/Modem Optionen entfernt werden.
  • Prüfen Sie, ob die Betriebssysteme der eingesetzten PC´s von unserem LAN- TAPI Treiber und der LAN- TAPI Software unterstützt werden. Informationen zu den Systemvoraussetzungen erhalten Sie auf den Informationsseiten der eingesetzten Telefonanlage in unserem Serviceportal.
  • LAN-TAPI für mehrere Teilnehmer ohne Zusatzsoftware ist möglich, wenn ein Domänencontroller (DC) zur Verfügung steht, auf dem die Telefonie eingerichtet ist und die Clients an den DC angebunden sind.
  • LAN- TAPI für einen Teilnehmer ohne Zusatzsoftware ist möglich, wenn der LAN-TAPI Treiber auf diesem Client installiert wird.
  • Achten Sie unbedingt darauf, dass der LAN-TAPI Treiber im gesamten Netzwerk nur ein einziges Mal installiert ist.
  • Auf einem Terminalserver ist eine Steuerung der Zugriffsberechtigung auf die Teilnehmerleitungen nicht möglich. Diese Art der Installation wird aus diesem Grund nicht empfohlen.

Telefonanlage

  • Prüfen Sie, ob die Telefonanlage LAN-Tapi unterstützt. Informationen finden Sie in der Zusammenfassung der Funktionen der Telefonanlage auf www.auerswald.de.
  • Standardmäßig werden unsere Telefonanlagen mit einer bestimmten Anzahl von LAN-Tapi-Leitungen geliefert, die verwendet werden können. Zusätzliche Leitungen können im Auerswald Onlineshop shop.auerswald.de erworben werden.

Telefone

Je nach Telefon steht möglicherweise nicht der volle Umfang der LAN-TAPI Funktionen zur Verfügung. Zum Beispiel steht u.a. der automatischer Rufaufbau, Makeln und Vermitteln an Standard-Geräten (analog, standard-ISDN, standard-SIP) nicht zur Verfügung. Genauere Informationen, mit welchen Endgeräten Sie den vollen Umfang nutzen können, finden Sie in der Produktbeschreibung des LAN-TAPI Treibers auf unserer Internetseite www.auerswald.de



Software

  • CTI Software eines Softwareherstellers benötigt in der Regel separate, kostenpflichtige Lizenzen des Herstellers. Beachten Sie bitte, dass diese Lizenzen zusätzlich zu den LAN-TAPI Freischaltungen in der Telefonanlage bezogen werden müssen.
  • Bei PBX-Call Assist ist der Erwerb der Softwarelizenzen ab dem ersten Teilnehmer notwendig (die LAN-TAPI Freischaltung für die Telefonanlage ist hier bereits in gleicher Anzahl enthalten).
  • Bei der Nutzung von PBX Call Assist in einer Terminalserver-Umgebung beachten Sie bitte, dass die Nutzung des PBX Call Assist Clients nur ohne TAPI oder mit Standard-TAPI (nur gehende Wahl) möglich ist. Ein Einsatz des erweiterten Remote-TAPI-Treibers (gehende Wahl und Anzeige eingehender Rufe) in einer solchen Umgebung ist nicht möglich (wird während der Installation der Client-Software abgefragt).

Anforderungen:

  • Auerswald COMpact 4000, COMpact 5000/5000R, COMpact 5200/5200R, COMpact 5500R, COMpact 5010/5020 VoIP oder COMmander 6000/6000R/6000RX
  • LAN-TAPI-Treiber ab Version 2.4.0.6 und höher installiert

Konfiguration:

Falls noch nicht geschehen, geben Sie Ihre Wählregeln und Standortinformationen in den Telefon-/Modem-Optionen (Windows Systemsteuerung) ein. Geben Sie die Verbindungsinformationen (IP-Adresse, Port, LAN-TAPI-Passwort) in den Einstellungen des LAN-TAPI-Treibers ein.

Überprüfen Sie im Menü der Telefonanlage die LAN-TAPI-Einstellungen (IP-Adresse, Port, LAN-TAPI-Passwort) entsprechend den Einstellungen des Treibers oder ändern Sie sie anderweitig.

Vergewissern Sie sich, dass die erforderlichen Dongle-Lizenzen erworben wurden, und erstellen Sie in den LAN-TAPI-Einstellungen der Telefonanlage auch eine Liste der LAN-TAPI-Teilnehmer.

Deaktivieren Sie den RAS-Dienst in den Verwaltungstools Ihres Servers und starten Sie den Rechner neu. Starten Sie nach dem Neustart den Telefoniedienst des Servers neu.

Test:

Führen Sie den Windows-Dialer aus und stellen Sie den zu testenden Teilnehmer in den Optionen ein.

Vorbereitungen

Telefonanlage für Fernzugriff vorbereiten

  • In der Telefonanlage unter Einstellungen -> Fernzugriff den Parameter "Händlerzugang über Internet ermöglichen" aktivieren
  • Wenn Sie die Methode 2 für die Aktivierung verwenden möchten, müssen Sie zusätzlich eine Fernschaltrufnummer und einen Externen PIN eingeben

Information für den Fachhändler

Telefonanlage im ARA registrieren

  • Klicken Sie auf "Weiter" oder "Registrierte TK-Anlagen"
  • Über das "+" Zeichen können Sie eine neue Telefonanlage registrieren
  • Tragen Sie die mindestens die Seriennummer und einen Namen der Telefonanlage ein, die Sie per Fernzugriff erreichen möchten

Fernzugriff aktivieren

Methode 1: Aktivierung an beliebigem Telefon des Kunden

  • Lassen Sie den Kunden an einem beliebigen Telefon folgende Sequenz wählen: ##8 Admin-PIN | Subadmin-PIN | Benutzer-PIN * 91 # (Beispiel: ##8 471208* 91 #)
  • Klicken Sie in der ARA Weboberfläche den Refresh-Button und anschließend auf den Button Verbinden

Methode 2: Aktivierung durch den Händler aus der Ferne

  • Wählen Sie von einem beliebigen Telefonanschluss die oben eingestellte Fernschaltrufnummer der Telefonanlage des Kunden
  • Nach dem Quittungston geben Sie ein: ##8 Externe PIN * 91 #(Beispiel: ##8 471108* 91 #)
  • Klicken Sie in der ARA Weboberfläche den Refresh-Button und anschließend auf den Button Verbinden

Datenschutz

Die Firma Auerswald nimmt den Schutz persönlicher Daten sehr ernst. Lesen Sie dazu die "Datenschutzerklärung der Firma Auerswald" und die AGB.

Unter folgenden Bedingungen kann man für weitere Anrufer ein Besetzzeichen von Seiten der TK-Anlage ausgeben.



  1. Der externe Ruf geht nur auf einen Teilnehmer. Dieser darf kein Anklopfen aktiviert haben. Weiterhin darf für die Rufnummer kein Parallelruf oder eine Anrufweiterschaltung bei Besetzt vom Teilnehmer oder der MSN/DDI konfiguriert sein.
  2. Es wurde für die Rufnummer oder die Gruppe (abhängig von der TK-Anlage) Busy-on-Busy aktiviert. Hier kann man bei den aktuellen Systemen noch konfigurieren, ab welcher Verbindung besetzt sein soll.

Sind diese Bedingungen erfüllt, bekommt der nächste Anrufer ein Besetzt. Ist das nicht der Fall, liegt es nicht mehr an der TK-Anlage. Was könnte nun die Ursache sein?



  1. Das System wird nicht mehr direkt am Amtsanschluss betrieben. Es ist z. B. ein Router dazwischen geschaltet. In diesem Fall gibt die TK-Anlage zum Router, dass die TK-Anlage besetzt ist. Der Router sieht von seiner Seite nur ein besetztes Endgerät, wenn dieser nun eine Rufverteilung auf weitere Teilnehmer von seinen Anschluss hat, werden diese natürlich weiter gerufen.

    Hier sollte nun geprüft werden, ob es dafür eine Einstellungsmöglichkeit im Router gibt oder das System auch ohne den Router direkt am Amtsanschluss betrieben werden kann.

  2. Eine weitere Möglichkeit ist, wenn zur TK-Anlage ein weiteres Gerät parallel am Amtsanschluss betrieben wird. Ist z. B. eine Alarmanlage parallel mit angeschlossen, kann es sein, dass diese noch auf den Ruf reagiert. Die Alarmanlage meldet zum Netzanbeiter, dass sie als Endgerät erreichbar ist. Die TK-Anlage meldet besetzt, Alarmanlage meldet frei, es bekommt der Anrufer ein Freizeichen.

    In diesem Fall muss entweder das parallel angeschlossene Gerät vom Amtanschluss getrennt werden und ggf. über einen Anschluss als Teilnehmer in der TK-Anlage verwendet werden oder, wenn möglich, so konfiguriert werden, dass es nicht auf die Rufnummer reagiert. Hier muss dann direkt der jeweilige Hersteller gefragt werden.

Wie kann ich überprüfen, dass die TK-Anlage besetzt ist. Von der Rufnummer sollten mehrere Teilnehmer gerufen werden. Es wird Busy-on-Busy nach 1 Verbindung (abhängig vom System) konfiguriert. Es wird nun das erste Mal angerufen, die zugeordneten Teilnehmer werden jetzt gerufen. Einer nimmt das Gespräch entgegen. Nun erfolgt der zweite Anruf, nun dürfen keine Teilnehmer signalisieren. Werden weiterhin Teilnehmer gerufen, muss die Konfiguration der TK-Anlage überprüft werden. Hört der Anrufer ein Freizeichen, aber die Teilnehmer der TK-Anlage werden nicht gerufen, trifft einer der oberen Fälle zu. Hört der Anrufer ein Besetztzeichen ist alles in Ordnung.

Um für eine MSN / DDI mehrere Teilnehmer in die Rufverteilung mit aufzunehmen, muss eine Gruppe angelegt werden. Der Vorteil ist hier, dass man verschiedene Klingelschemata in der Erreichbarkeit der Gruppe einrichten kann.

Generieren einer SD-Karte für das Betriebssystem der Auerswald TK-Anlagen aus einem SD-Karten-Image unter Windows

  1. Schließen Sie einen SDHC-Kartenleser an Ihren PC an. Warten Sie, bis die Treiberinstallation abgeschlossen ist.
  2. Bitte halten Sie eine 4 GB SDHC-Karte bereit. Wir empfehlen ausdrücklich die Verwendung einer neuen SDHC-Karte, um etwaige Hardwareprobleme der existierenden Karte ausschließen zu können. Es sollte sich dabei um eine höherwertige Karte für industrielle Anwendung handeln. Folgende Herstellermarken empfehlen wir hierfür:
    Swissbit, Transcend, Cactus, Apro, Delkin Industrial, ATP
  3. Laden Sie die passende Auerswald-Imagedatei als ZIP-Datei von der Auerswald-Webseite auf ihren PC.
    Entpacken Sie die ZIP-Datei, es ist ein ca. 4 GB große .img-Datei enthalten.

    Hier der Download für:

  4. Installation des Programmes USB Image Tool

    Sie benötigen das Programm „USB Image Tool“ von der Heise Webseite:

    https://www.heise.de/download/product/usb-image-tool-83646

    Entpacken Sie das Programm in ein geeignetes Verzeichnis auf Ihrer Festplatte (z.B. c:\USBImageTool)

  5. Starten Sie das Programm

    Öffnen Sie das Verzeichnis und klicken Sie mit der rechten Maustaste auf USB Image Tool.exe und wählen Sie „Als Administrator ausführen“. Wählen Sie links oben „Device Mode“ aus. Stecken Sie die 4GB-SDHC-Karte in den Kartenleser und klicken Sie auf Rescan
(Missing image for answer with ID 45111)

Wählen Sie danach den Kartenleser aus:

(Missing image for answer with ID 45113)

Klicken Sie jetzt auf Restore:

(Missing image for answer with ID 45115)

Und wählen Sie die vorher gespeicherte Image-Datei aus und klicken Sie auf Öffnen:

(Missing image for answer with ID 45117)

Bestätigen Sie den folgenden Dialog mit Ja:

(Missing image for answer with ID 45119)

Das Image wird jetzt auf die SD-Karte geschrieben. Warten Sie bis der grüne Fortschrittsbalken auf 100% ist.

(Missing image for answer with ID 45121)

Entnehmen Sie die SD-Karte. Schalten Sie an der SD-Karte den Schreibschutzschalter in die Lock-Position:

(Missing image for answer with ID 45123)

Sie können die Karte jetzt in der TK-Anlage verwenden.

Tabelle zur Speicherspezifikation (USB Stick, SD-Karte)



USB-Stick

Telefonanlagen

ProduktMax. SpeichergrößeMin. SchreibgeschwindigkeitMin. LesegeschwindigkeitMin. Anzahl SchreibzyklenFormat des Dateisystems
COMpact 300016 GB4 MByte/Sek6 MByte/Sek1 Mio.FAT/FAT32
COMpact 400016 GB6 MByte/Sek9 MByte/Sek2 Mio.FAT/FAT32 (wird im System auf EXT4 umformatiert)
COMpact 500016 GB6 MByte/Sek9 MByte/Sek2 Mio.FAT/FAT32 (wird im System auf EXT4 umformatiert)
COMpact 50x0 VoIP16 GB6 MByte/Sek9 MByte/Sek2 Mio.FAT/FAT32
COMmander 6000 ohne VMF-Modul16 GB6 MByte/Sek9 MByte/Sek2 Mio.FAT/FAT32 (wird im System auf EXT4 umformatiert)

Telefone

ProduktMax. SpeichergrößeMin. SchreibgeschwindigkeitMin. LesegeschwindigkeitMin. Anzahl SchreibzyklenFormat des Dateisystems
COMfortel VoIP 2500 AB4 GB4 MByte/Sek6 MByte/Sek200.000FAT/FAT32
COMfortel 320032 GB2 MByte/Sek2 MByte/Sek10.000FAT/FAT32
COMfortel 350032 GB2 MByte/Sek2 MByte/Sek10.000FAT/FAT32





SD-Karte



Telefonanlagen

ProduktMax. SpeichergrößeMin. SchreibgeschwindigkeitMin. LesegeschwindigkeitMin. Anzahl SchreibzyklenFormat des Dateisystems
COMpact 300016 GB5 MByte/Sek8 MByte/Sek200.000FAT/FAT32
COMpact 4000SD-Karte ist fest eingebaut und kann nicht vom Anwender ausgetauscht werden
COMpact 5000SD-Karte ist fest eingebaut und kann nicht vom Anwender ausgetauscht werden
COMmander 6000 ohne VMF-ModulSD-Karte ist fest eingebaut und kann nicht vom Anwender ausgetauscht werden
VMF-Modul16 GB9 MByte/Sek15 MByte/Sek4 Mio.FAT/FAT32

Telefone

ProduktMax. SpeichergrößeMin. SchreibgeschwindigkeitMin. LesegeschwindigkeitMin. Anzahl SchreibzyklenFormat des Dateisystems
COMfortel 1400 (MicroSD)16 GB3 MByte/Sek3 MByte/Sek200.000FAT/FAT32
COMfortel 1400 IP (MicroSD)16 GB3 MByte/Sek3 MByte/Sek200.000FAT/FAT32
COMfortel 25004 GB3 MByte/Sek3 MByte/Sek200.000FAT
COMfortel 260016 GB3 MByte/Sek3 MByte/Sek200.000FAT/FAT32
COMfortel 2600 IP16 GB3 MByte/Sek3 MByte/Sek200.000FAT/FAT32
COMfortel 320016 GB3 MByte/Sek3 MByte/Sek200.000FAT/FAT32
COMfortel 350016 GB3 MByte/Sek3 MByte/Sek200.000FAT/FAT32
COMfortel 3600 IP16 GB3 MByte/Sek3 MByte/Sek200.000FAT/FAT32

Zubehör

ProduktMax. SpeichergrößeMin. SchreibgeschwindigkeitMin. LesegeschwindigkeitMin. Anzahl SchreibzyklenFormat des Dateisystems
WG-6404 GB2 MByte/Sek3 MByte/Sek2.000.000FAT/FAT32



Hinweis für den Betrieb mit 16 GB SD-Karten

Bitte beachten Sie, dass durch das größere Speichervolumen die Arbeitsgeschwindigkeit des Telefons herabgesetzt werden kann.

In diesem Fall empfiehlt es sich, mit einem PC die SD-Karte auf 4 GB zu formatieren.

Da Text vor Melden nur in Verbindung mit einer Gruppe genutzt werden kann, muss für diesen Fall die Wartefeldzentrale über eine Gruppe realsiert werden. Wenn für die Waretefeldzentrale direkt der Teilnehmer genutzt wird, kann kein Text vor Melden konfiguriert werden.

Wichtige Informationen zum Thema „Notruf“

Als Errichter (Installateur) und Betreiber (Kunde) von Telekommunikations­anlagen sind Sie zur ungehinderten und vorrangigen Weiterleitung von Notrufen (Rufnummern 110 und 112) verpflichtet (Telekommunikations­gesetz § 108).



Berücksichtigen Sie daher unbedingt die folgenden Punkte:


  1. Damit dies zu jedem Zeitpunkt ohne spezielle Kenntnisse des Bedieners gegeben ist, dürfen die bereits eingetragenen Notrufnummern in der Telefonanlage nicht gelöscht werden. Ansonsten kann es zu einer Nicht- oder Falschwahl kommen!
  2. Des Weiteren muss die Funktion „Notruf hat Vorrang“ aktiviert bleiben.
  3. Bei den Auerswald Telefonanlagen COMpact 4000/5000(R)/5200(R)/5500(R) und COMmander 6000/6000R/6000RX ist das Löschen von gesetzlich vor­geschriebenen Notrufnummern ab der Firmware-Version 6.6 B nicht mehr möglich. Optional können Notrufnummern mit Amtzugangsziffer gewählt werden, damit interne Rufnummern beginnend mit „11“ genutzt werden können. Teilen Sie bei Auswahl dieses speziellen Betriebsfalles den Sachverhalt allen Nutzern der Telefonanlage mit und beschriften Sie alle angeschlossenen Telefone entsprechend, damit Sie nicht gegen § 108 Telekommunikationsgesetz verstoßen.
  4. Prüfen Sie ebenfalls, ob die Rufnummer 116117 (ärztlicher Bereitschafts­dienst) in der Telefonanlage bereits hinterlegt ist. Diese Rufnummer ist bei Neuinstallationen ebenfalls immer als Servicerufnummer einge­tragen. Bei älteren Systemen, bei denen es keine Servicerufnummern gibt, tragen Sie diese ebenfalls als Notrufnummer ein.



Hinweis: Verwenden Sie baldmöglichst die aktuelle Firmware-Version für Ihre Telefonanlage (COMpact 4000/5000(R)/5200R/5500(R) oder COMmander 6000/R/RX) und prüfen Sie bei älteren Systemen die eingetragenen Notrufnummern 110 und 112 sowie generell die ärztliche Bereitschaftsrufnummer 116117.

Die Hacker gehen immer nach der gleichen Methode vor: Sie suchen nach Unternehmen, deren Telefonanlage eine integrierte Voicemail-Funktion (Anrufbeantworter) besitzt, um diese über die Fernabfrage zu manipulieren. Alle Anlagen, die in letzter Zeit manipuliert worden sind, wiesen schlechte Sicherungsvorkehrungen wie z. B. unsichere PINs auf. In Auerswald TK-Anlagen gibt es ausreichende Sicherheitsmechanismen. Sie müssen aber genutzt werden!





Bitte beachten Sie daher unbedingt folgende Empfehlungen, um Ihre Auerswald Telefonanlage gegen solche Angriffe abzusichern:



  1. Für die Fernabfrage können die Admin-PIN, die Benutzer-PIN oder die PIN für die Voicemailbox genutzt werden. Machen Sie es dem Angreifer nicht leicht und vergeben komplexe PINs (Die PINs in den Anlagen bestehen aus sechs Ziffern. Ziffernfolgen wie „123456“ oder „111111“ sind NICHT sicher! Geburtstage übrigens auch nicht wirklich. Sinnvoller sind zufällige Ziffernfolgen.).
  2. Nutzen Sie, wenn irgend möglich, die Sperrfunktionen für eingehende Rufe (z. B. Ausland sperren).
  3. Es ist sicherer, die Nachrichtenweiterleitung per E-Mail zu nutzen und die Fernabfrage zu deaktivieren.
  4. Es werden abgehend gerne Sparvorwahlen (010…) eingesetzt, sodass die Schutzmechanismen der Telekom (Erkennung hohes Gebührenaufkommen in zu kurzer Zeit) nicht greifen. Sie können Ihre Anlage sichern, indem Sie die Sperrfunktionen für ausgehende Rufe nutzen (z. B. für Rufe, die mit 010 beginnen).

Bis sie im Rahmen der automatischen Bereinigung oder manuell gelöscht werden. Die automatische Bereinigung löscht die ältesten gelesenen Nachrichten bei Überschreitung einer festlegbaren prozentualen Schwelle, also z.B. bei 80% des Speicherplatzes, der der Box zugewiesen wurde.

Nein, alle Nachrichten sind auf dem Speichermedium (USB-Stick oder SD-Karte) unverschlüsselt gespeichert. Die Speichermedien von COMpact 4000/5000/5200/5500 und COMmander 6000 haben das ext4-Format und sind damit in der Regel an einem Windows-PC ohne Zusatzsoftware nicht lesbar.
Die Speichermedien der Systemtelefone sind im FAT/FAT32 Format und können ohne Zusatzsoftware an einem Windows-PC ausgelesen werden.

komro Trunk



Landesvorwahl0049
Ortsvorwahlfreilassen
LandD
AmtszugangszifferBeliebig (z.B. 99)
BenutzernameAnlagenufnummer mit Vorwahl und Durchwahl z. B.
0530692000
PasswortZur VoIP-Rufnummer gehörendes Passwort.
Authentifizierungs-IDnicht benötigt
MSN-
Displaynamenicht erforderlich
Clip No ScreeningWird nicht unterstützt
Zusatzinformationen





Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

EWE TEL GmbH



Landesvorwahl0049
OrtsvorwahlOrtsvorwahl
LandD
AmtszugangszifferBeliebig (z.B. 99)
BenutzernameBenutzername aus den Kundendaten
PasswortKennwort aus den Kundendaten
Authentifizierungs-ID
MSN-
Displaynamenicht erforderlich
Clip No Screeningja
Zusatzinformationen





Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

Vodafone SIP-Trunk



Landesvorwahl0049
Ortsvorwahlz. B. 05306
LandD
AmtszugangszifferBeliebig (z.B. 99)
Benutzername+49...-formatierte Hauptrufnummer
PasswortNicht erforderlich
Authentifizierungs-IDNicht erforderlich
AnlagenrufnummerAnlagenrufnummer (Stamm-, Kopf-, Basisrufnummer) ohne Vorwahl und Durchwahl
Durchwahlblock z. B. 0 - 29
Durchwahl (DDI)Durchwahlen, die von der linearen Rufverteilung abweichen sollen (z.B. 0)
DisplaynameNicht erforderlich
Clip No ScreeningWird unterstützt (mit COMpact 4000, COMpact 5x00/R und COMmander 6000/R/RX)
Zusatzinformationen


Da der SIP-Port 5060 für die Anbindung an den Vodafone SIP-Trunk verwendet werden wird,
muss der SIP-Port des internen VoIP-Registrars abgeändert werden.
Bitte tragen Sie unter Administration / VoIP-Konfiguration einen alternativen Port z.B. 5080 ein. Dieser Port wird dann auch für die Anmeldung der internen VoIP-Teilnehmer verwendet.
Nach der Anpassung des SIP-Ports muss die TK-Anlage neu gestartet werden.

Das aktuelle Anbieterprofil für den Vodafone SIP-Trunk importieren und wie folgt anpassen:

  • Domain: Kundenspezifische Domain aus den Kundendaten, z.B. firma.ngn.vodafone.de
  • Outbound-Proxy: SBC-IP aus den Kundendaten
    Achtung! Wenn Ihnen die SBC-IP mit führenden Nullen mitgeteilt wird, dürfen diese nicht mit eingetragen werden. 176.095.022.011  wird zu 176.95.22.11
  • Intervall für NAT-Keep-Alive: Aktivieren, 35 Sek, Auswahl "SIP-Optionen"
  • SIP-Port: 5060
  • SIP-Transport: TCP oder UDP aus den Kundendaten
  • Feste öffentliche IP-Adresse: eigene externe IP-Adresse bzw. PBX-IP aus den Kundendaten

Im Account muss die +49...-formatierte Hauptrufnummer als Benutzername eingetragen werden.

Ab Firmware-Version 8.4A:

Damit der Anschluß ankommend erreicht werden kann, zum Intervall für NAT-Keep-Alive (35..255 Sek.) die Auswahl "SIP-Optionen" nutzen. Hierdurch wird im Router kein Port forwarding für Port 5060 benötigt.

Bis Firmware-Version 8.2C:

Damit der Anschluß ankommend erreicht werden kann, muss im Router noch ein Port forwarding für Port 5060, TCP oder UDP, entsprechend den Einstellungen "SIP-Transport" im Anbieterprofil, auf die IP der Anlage eingerichtet werden.
Beschränken Sie das Portforwarding nach Möglichkeit auf die SBC-IP aus den Kundendaten.





Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

Telekom Zuhause Start



Landesvorwahl0049
Ortsvorwahlz.B. 05306
LandD
AmtszugangszifferBeliebig (z.B. 99)
BenutzernameOrtsvorwahl + Rufnummer (z.B. 0530692000)
PasswortVertragspasswort
Authentifizierungs-IDWird nicht benötigt. Bitte leer lassen.
MSNRufnummer (z.B. 92000)
Displayname bzw. NameWird nicht benötigt. Optional.
Clip No ScreeningNicht unterstützt.
Zusatzinformationen
  • Für jede Rufnummer muss ein separater Account angelegt werden.
  • Das unter "Online-Konfigurationen" verfügbare Anbieterprofil "de Telekom ZuhauseStart..." verwenden.



Die Namensauflösung sollte für Telekom VoIP-Ämter bei den Nameservern erfolgen, die dem Router / der Firewall
bei Einwahl zugewiesen wurden; tragen Sie daher die IP des Routers / der Firewall als ersten und 0.0.0.0 als
zweiten DNS-Server ein und stellen sicher, dass die DNS-Anfragen an die externen DNS-Server weitergeleitet werden,
der Router / die Firewall also als DNS-Proxy bzw DNS-Forwarder arbeitet.

Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

Im Auslieferzustand ist eine statische IP-Adresse von http://192.168.1.111 vorgegeben. Die Zugangsdaten:
Benutzername: admin
Passwort: admin
Die aktuelle IP-Adresse kann über den den Code ##8*941# an einem ISDN-Telefon abgefragt werden.

Die IP-Adresse wird nur am direkt angeschlossenen ISDN-Telefon angezeigt, nicht am internen S0-Bus unserer Telefonanlagen.
Info: Es werden Displaymeldungen verwendet
Nur COMmander Business und COMmander Basic.2: Eine Ersatzmöglichkeit ist der automatisch stattfindende Rückruf vom VoIP/ISDN Gateway. Bei diesem Rückruf wird dann die IP-Adresse als Rufnummer übermittelt.

Auerswald Fax-Versand via Netzwerk

  1. Allgemeines

    Mit der Auerswald-Fax-Schnittstelle wurde ein Übertragungsweg für den Fax-Versand über eine Auerswald-Telefonanlage realisiert. Um eine möglichst weitgehende Verwendung bereits bestehender Quelltexte zu ermöglichen, wird hierbei auf Standardprotokolle zurückgegriffen.
    Als Basisprotokoll für die Übertragung wird HTTP verwendet. Hierfür existiert in den Telefonanlagen eine funktionierende Infrastruktur. Auf Seiten des versendenden Computers gibt es hierfür i.d.R. bereits fertige Programmbibliotheken.
    Der Inhalt des Fax (d. h. das Dokument) wird als Bild in TIFF-G3-Kodierung übermittelt. Auch hierfür gibt es für den Sender meist fertige OSS-Druckertreiber zur Erzeugung dieses Formates. Die Telefonanlage kann dieses Format ohne weitere Umkodierung direkt für den Versand verwenden.

  2. Unterstützte Telefonanlagen

    Folgende Systeme werden unterstützt (je nach System sind zusätzliche Erweiterungen nötig):

    • COMpact 3000 analog/ISDN/VoIP
    • COMpact 4000
    • COMpact 5000/5000R
    • COMpact 5200/5200R
    • COMpact 5500R
    • COMpact 5010/5020 VoIP
    • COMmander Basic.2 / Basic.2 19
    • COMmander Business / Business 19
    • COMmander 6000/6000R/6000RX
  3. Übertragungsprotokoll

    Zur Übertragung wird die HTTP-Methode POST verwendet.

    Beispiel:

    POST /faxupload HTTP/1.1
    User-Agent: auFaxAgent
    Host: 192.168.20.154
    Connection: Keep-Alive
    Cache-Control: no-cache
    Content-Type: multipart/form-data; boundary=456C6C536F742D48616D52757267
    Authorization: Digest username="801", realm="Auerswald", nonce="bdf981eab52a4f0993748bf6021c81a1", cnonce="666",nc="00000001", qop=auth, uri="/faxupload", algorithm=MD5,
    response="76d6900e6af5802ae0e86c959e26988e"
    Content-Length: 14910

    --456C6C536F742D48616D52757267
    Content-Disposition: form-data; name=""; faxdest="345345"; filename="fax.tiff"
    Content-Type: image/tiff
    [ab hier folgen die Binärdaten]
    II*.x7.........@.6j.).P.M..
    l..Sf...5.......@.6j.).P.M..
    &
    [bis hier folgen die Binärdaten]
    ----456C6C536F742D48616D52757267

    Die URL faxupload enthält dabei als POST-Parameter die Rufnummer des Fax-Empfängers (faxdest=[Rufnummer]).

    Zur Authentisierung mittels Benutzername und Passwort wird DAA (Digest Authentication Access) verwendet. Der Benutzername ist hierbei die interne Rufnummer des Teilnehmers (MSN), das Passwort ist die für diese Rufnummer eingetragene 6-stellige PIN (für COMpact 3000-Serie) bzw. ein mindestens 8-stelliges alphanumerisches Passwort (COMpact 4000/5000/5200/5500, COMpact 5010/5020 VoIP, COMmander Business, COMander Basic.2, COMmander 6000/6000R/6000RX).

    Das Dokument wird mit dem mimetype image/tiff nach der Authentisierung als multipart/form-data übermittelt. Die Übertragung erfolgt immer im Binärformat, d. h. keine base64-Kodierung.

    Die Telefonanlage als HTTP-Server kann beim Verbindungsaufbau oder bei der Übertragung einen Fehler feststellen. Der Fehler wird erst nach Ende der Übertragung an die Senderseite übermittelt. Ein vorzeitiger Abbruch des Uploads ist nach dem HTTP-RFC nicht vorgesehen. Der Sender soll die Fehlermeldung aus dem socket auslesen und eine entsprechende Reaktion auslösen.

    Folgende Fehlermeldungen muss der Sender behandeln:

    • 302 found
      In diesem Fall muss der Versand nochmals mit der in der Meldung angegebenen URL durchgeführt werden.
    • 401 unauthorized
      Der Teilnehmer ist unbekannt, oder das Passwort passt nicht.
    • 403 forbidden
      Der Teilnehmer ist zwar bekannt, Fax-Versand ist aber nicht aktiviert.
    • 404 not found
      Fax-Versand ist mit dieser Telefonanlage nicht möglich.
    • 413 Request Entity Too Large
      Das Fax konnte nicht versendet werden. Pro Fax-Dokument sind nur max. 50 Seiten erlaubt.
    • 415 unsupported media type
      Der mimetype ist falsch, oder das Fax hat nicht das richtige Format.
    • 503 service unavailable
      Der Fax-Server steht derzeit nicht zur Verfügung.
    • 507 insufficient storage
      Der Fax-Puffer der Telefonanlage ist überfüllt.

    Eine abgebrochene Verbindung ohne Übermittlung eines HTTP-Statuscodes soll wie 503 behandelt werden.

    Eine erfolgreiche Anfrage wird mit 200 OK beantwortet. Diese Antwort beinhaltet aber lediglich, dass das Fax erfolgreich in die Versandwarteschlange der Telefonanlage übernommen wurde. Das sollte dem Benutzer auch so mitgeteilt werden.

    Beispielantwort für eine erfolgreiche HTTP-Übertragung:

    HTTP/1.1 200 OK
    Server: GoAhead-Webs
    Expires: 0
    Cache-Control: no-store, no-cache, must-revalidate, post-check=0, pre-check=0
    Pragma: no-cache
    Content-Type: text/html; charset=iso-8859-1;

    Beispielantwort für eine nicht erfolgreiche HTTP-Übertragung:

    HTTP/1.1 503 Site Temporarily Unavailable. Try again.
    Server: GoAhead-Webs
    Date: Mon, 12 Sep 2011 08:27:53 GMT
    Pragma: no-cache
    Cache-Control: no-cache
    Content-Type: text/html; charset=iso-8859-1;

    <html><head><title>Document Error: Site Temporarily Unavailable. Try again.</title></head>
    ...<body><h2>Access Error: Site Temporarily Unavailable. Try again.</h2>
    ...<p></p></body></html>

    Eine unmittelbare Rückmeldung über die Ausführung des Faxauftrags wird nicht übermittelt.

  4. Übertragungsformat

    Fax-Inhalte werden an die Anlage grundsätzlich als TIFF in G3-Kodierung übermittelt. Für die TIFF-Kodierung gelten folgende Voraussetzungen bzw. Einschränkungen:

    • Byte Order: Little Endian
    • Hinter dem TIFF-Header erst die Image-Daten, dann der IFD-Table, dann ggf. vom IFD referenzierte Zusatzdaten
    • Seitenformat wie nach T.4 für das Papierformat A4 vorgegeben mit folgenden festen Parametern: schwarz/weiß, MR-Verfahren, 1.728 Pixel horizontal (203 dpi), die vertikale Länge ist nicht vorgegeben (196 dpi), eine Zerlegung eines langen Original-Dokumentes auf A4-Seiten wird aber wegen der Darstellung im Webserver der Anlage empfohlen!
    • Die einzelnen Fax-Seiten werden innerhalb eines Anhangs als mehrseitiges TIFF-Dokument übertragen.

    Folgende IFD-Tags müssen mit den vorgegebenen Werten belegt sein:

    TagIDWert
    Image Width
    Bits per Sample
    Compression
    Photometric
    Group3Options
    0x100
    0x102
    0x103
    0x106
    0x124
    1728
    1
    3
    0
    0
    A4
    B/W
    CCITT Group 3
    White is Zero
    1-dim., RLE, no fillbits

    Folgende IFD-Tags müssen mit der Seite entsprechenden Werten belegt sein:

    TagIDWert
    Image Height
    Strip Offset
    Strip Byte Count
    0x101
    0x111
    0x117
    Länge der Seite in Pixelzeilen
    Offset auf Image Daten
    Länge der Image Daten

    Folgende IFD-Tags werden erkannt aber nicht ausgewertet:

    TagIDVerwendeter Wert
    Rows per Strip
    xResolution
    yResolution
    0x116
    0x128
    0x129
    -1Ein Strip pro Seite
    203 DPI
    196 DPI

    Alle weiteren IFD-Tags und zusätzliche beschreibende Daten werden (vorerst) ignoriert.

  5. Verhalten der Telefonanlage

    Nachdem das Fax-Dokument per HTTP-Upload auf die Telefonanlage übertragen wurde, stellt der Fax-Server es in die Fax-Warteschlange ein. Der Fax-Server arbeitet nun, wie für diesen spezifiziert, die Fax-Warteschlange ab.

    Ist für den Fax-Versand eine Benachrichtigung durch E-Mail vorgesehen, wird nach erfolgtem Versand ein Versandbericht erstellt und versendet. Hierüber kann der Sender erfahren, dass der Fax-Versand beendet ist und ob der Versand erfolgreich war.

Vorbereitungen

Telefonanlage für Fernzugriff vorbereiten

  • In der Telefonanlage unter Einstellungen -> Fernzugriff den Parameter "Händlerzugang über Internet ermöglichen" aktivieren
  • Wenn Sie die Methode 2 für die Aktivierung verwenden möchten, müssen Sie zusätzlich eine Fernschaltrufnummer und einen Externen PIN eingeben

Telefonanlage im ARA registrieren

  • Klicken Sie auf "Weiter" oder "Registrierte TK-Anlagen"
  • Über das "+" Zeichen können Sie eine neue Telefonanlage registrieren
  • Tragen Sie die mindestens die Seriennummer und einen Namen der Telefonanlage ein, die Sie per Fernzugriff erreichen möchten

Fernzugriff aktivieren

Methode 1: Aktivierung an beliebigem Telefon des Kunden

  • Lassen Sie den Kunden an einem beliebigen Telefon folgende Sequenz wählen: ##8 Admin-PIN | Subadmin-PIN | Benutzer-PIN * 91 # (Beispiel: ##8 471208* 91 #)
  • Klicken Sie in der ARA Weboberfläche den Refresh-Button und anschließend auf den Button Verbinden

Methode 2: Aktivierung durch den Händler aus der Ferne

  • Wählen Sie von einem beliebigen Telefonanschluss die oben eingestellte Fernschaltrufnummer der Telefonanlage des Kunden
  • Nach dem Quittungston geben Sie ein: ##8 Externe PIN * 91 #(Beispiel: ##8 471108* 91 #)
  • Klicken Sie in der ARA Weboberfläche den Refresh-Button und anschließend auf den Button Verbinden

Datenschutz

Die Firma Auerswald nimmt den Schutz persönlicher Daten sehr ernst. Lesen Sie dazu die "Datenschutzerklärung der Firma Auerswald" und die AGB

Folgende SD-Karten wurden getestet und für das COMmander VMF-Modul freigegeben:



Hersteller Kapazität Typenbezeichnung
Hochwertige SD-Karten im Consumer-Bereich
SanDisk4 GBUltra 4.0 GB 15 R MB/s, 7W MB/s Class 6
Typ: SDSDAB-004G
Transcend4 GBPremium 4GB 133X SDHC Class 10
Typ: TS4GSDHC10
SD-Karten der Industrie-Klasse
ATP Electronic, Inc.4 GBIndustrial Grade SD/SDHC
Typ: AF4GSDI
CACTUS Technologies4 GBIndustrial Grade SD Card
Typ: KS4GRT-806
CACTUS Technologies8 GBIndustrial Grade SD Card
Typ: KS8GRT-806
Swissbit4 GBS-210 Series SDHC Memory Card - Class 6
Typ: SFSD4096LvBN2SA-t-dd-111-STD

Ja, die Erfassung kommender und gehender Gespräche kann in den TK-Anlagen COMpact 4000/5000/5200/5500 und COMmander 6000 unter Benutzerdaten / Gesprächsdaten / Einstellungen deaktiviert werden.

Nur bei externen VoIP-Accounts oder an einem analogen Endgerät. An externen ISDN-Anschlüssen, zu ISDN- oder VoIP-Nebenstellen kann die Rufnummernanzeige nicht verhindert werden.
In der Konfiguration des verwendeteten VoIP-Anbieters kann unter Auswertung kommender SIP-Nachrichten eine benutzerdefinierte Auswertung definiert werden, in der alle Auswahlen für die Suchpriorisierung auf None gesetzt werden.
Bei analogen Endgeräten kann unter Teilnehmer / Funktionsübersicht / Analoge Einstellungen die CLIP-Info deaktiviert werden.

Der Übertragungsweg von der Anlage zum Mailserver / Mailprovider ist in der Regel durch die Nutzung von SSL/TLS verschlüsselt.
Eine Verschlüsselung von Mail und Anhängen bis zum Empfänger der Mail (Ende-zu-Ende-Verschlüsselung) ist nicht möglich.

Bei der Online-Namenssuche wird die Rufnummer eines Anrufers zu einem externen Anbieter, z.B. dasoertliche.de, gesendet. Ist zu dieser Rufnummer ein Telefonbucheintrag vorhanden und der Rufnummerninhaber hat der Rückwärtssuche nicht widersprochen, wird der Name des Telefonbucheintrags zur Telefonanlage zurückgesendet. Der so ermittelte Anrufername wird dann an den gerufenen Systemtelefonen angezeigt und auch in die Gesprächsdatenliste übernommmen.

Solange, bis die maximale Anzahl an Gesprächsdatensätzen überschritten wird bzw die Einträge manuell aus der Gesprächsdatenliste gelöscht werden.
Bei Überschreiten der maximalen Anzahl an Gesprächsdatensätzen werden die ältesten Einträge überschrieben.
Es ist nicht möglich, einen Zeitraum zu definieren, nach dem die Gesprächsdaten automatisch gelöscht werden.

1&1 Versatel

Landesvorwahl0049
Ortsvorwahlz.B. 05306
LandD
AmtszugangszifferBeliebig (z.B. 99)
BenutzernameVoIP-Rufnummer beginnend mit 0049 (z.B. 0049530692000)
PasswortZur VoIP-Rufnummer gehörendes Passwort (min. 8 Stellen).
Authentifizierungs-ID

Nicht benötigt.

MSN

Rufnummer (z.B. 0049530692000, 0049530692001,0049530692002)

Displayname

I.d.R. nicht benötigt

Clip No ScreeningNicht unterstützt.
Zusatzinformationen



Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

Ausbaumöglichkeiten (Punktesystem)

Die maximale Anzahl der einzelnen Module kann anhand folgender Tabelle errechnet werden. Jedes Modul hat einen Wert und kann in einer definierten Häufigkeit im COMmander 6000 eingesetzt werden. Die Summe aller Werte darf den Maximalwert von 188 nicht überschreiten.


Punktewerte der Module
ModultypPunktewertmax. Anzahl im Ausbau
COMmander 8/16VoIP(-R)-Module164
COMmander VMF(-R)-Module161
COMmander S2M(-R)-Module321
COMmander 4S0(-R)-Module (bei Variante 6000RX)85 (12)
COMmander 8S0(-R)-Module (bei Variante 6000RX)164 (9)
COMmander 8UP0(-R)-Module (bei Variante 6000RX)164 (9)
COMmander 8a/b(-R)-Module (bei Variante 6000RX)84 (8)
COMmander 2TSM(-R)-Module / 4 Punkte pro Modul44

Beispiel:
COMmander 6000 mit 2x COMmander 8S0-Modul (2*16 Punkte = 32 Punkte) und 1x COMmander VMF-Modul (16 Punkte).

Bei diesem Ausbau werden 32+16=48 Punkte erreicht. Es können noch 140 Punkte genutzt werden. Hier sollte aber der max. Modulausbau von 5 Modulen zusätzlich beachtet werden.

Aaron

Firmwareversion
- ab Version 1.8.2 (COMtrexx)
- ab Version 8.4B 000 (für alle anderen aufgeführten TK-Anlagen)

Aaron.ai wird in der Auerswald Telefonanlage als VoIP Anbieter und Account angelegt. Jedoch sind über diesen „Account“ nur spezielle von Aaron für die Weiterleitung festgelegt Ziele erreichbar. Es handelt sich nicht um einen normalen VoIP Provider!
Folgende Einstellungen sollten vorgenommen werden um sicher zu stellen das die Weiterleitung zu Aaron über die dedizierte SIP-Verbindung läuft und gleichzeitig nicht versucht w ird andere Gespräche über diese Verbindung aufzubauen:

Schritt 1: unter VoIP->Anbieter das VoIP Provider Template importieren

Schritt 2: VoIP->Account mit Zugangsdaten von Aaron anlegen und aktivieren.

1. Benutzername: SIP-Benutzername aus Ihrem Zugangsdatendokument
2. Passwort: SIP-Passwort aus Ihrem Zugangsdatendokument
3. Authentifizierungs-ID: SIP-Benutzername aus Ihrem Zugangsdatendokument

4. Über "Neu" unter tragen Sie unter "Mehrfachrufnummer (MSN)" folgendes ein:
Zielnummer für SIP-Anbindung aus Ihrem Zugangsdatendokument
Wichtig! Tragen Sie hier die lange Nummer ohne Vorwahl ein (120531791xxxx)

Schritt 3: Unter Teilnehmer → Profile ein Profil „Ohne Aaron“ für alle Teilnehmer Telefone erstellen, mit Amtsabhängiger Amtsberechtigung, dort unter Experte für den Aaron Account „Nur intern“ auswählen und speichern.

Schritt 4: Das eben erstellte Profil „Normales Amt“ allen Teilnehmern zuweisen.

Schritt 5: Einen neuen Teilnehmer mit einer unbenutzten 3-stelligen Nummer als Dummy für die Weiterleitung zu Aaron einrichten. Der Dummy Teilnehmer darf nicht das Profil „Ohne Aaron“ verwenden, sondern sollte das Profil „Standard-Telefon“ verwenden. Unter Amtseinstellungen → Amtsberechtigung → Amtsabhängig sollten alle Accounts/Ämter außer Aaron auf „Nur kommend“, der Aaron Account auf „National“ gesetzt werden. Unter Erreichbarkeit ist „Umleitung sofort“ mit der von Aaron dafür vergebenen Rufnummer einzustellen und „Kaskadierung“ zu aktivieren.
Werden weitere Teilnehmer oder VoIP-Anbieter hinzugefügt müssen die Entsprechenden Einstellungen nachgezogen werden.


Verwendung:
Über die Rufnummer des Dummy Teilnehmers können nun Gespräche an Aaron weitergeleitet werden, z.B. über Weiterleitung bei Besetzt oder nach Wartezeit. Die Rufumleitung im Amt ist auf diesem Wege natürlich nicht möglich, hierfür muss die von Aaron bereitgestellte normale Einwahlnummer verwendet werden

Da Text vor Melden nur in Verbindung mit einer Gruppe genutzt werden kann, muss für diesen Fall die Wartefeldzentrale über eine Gruppe realsiert werden. Wenn für die Waretefeldzentrale direkt der Teilnehmer genutzt wird, kann kein Text vor Melden konfiguriert werden.

Wichtige Informationen zum Thema „Notruf“
Als Errichter (Installateur) und Betreiber (Kunde) von Telekommunikations­anlagen sind Sie zur ungehinderten und vorrangigen Weiterleitung von Notrufen (Rufnummern 110 und 112) verpflichtet (Telekommunikations­gesetz § 108).

Berücksichtigen Sie daher unbedingt die folgenden Punkte:

  1. Damit dies zu jedem Zeitpunkt ohne spezielle Kenntnisse des Bedieners gegeben ist, dürfen die bereits eingetragenen Notrufnummern in der Telefonanlage nicht gelöscht werden. Ansonsten kann es zu einer Nicht- oder Falschwahl kommen!
  2. Des Weiteren muss die Funktion „Notruf hat Vorrang“ aktiviert bleiben.
  3. Bei den Auerswald Telefonanlagen COMpact 4000/5000(R)/5200(R)/5500(R) und COMmander 6000/6000R/6000RX ist das Löschen von gesetzlich vor­geschriebenen Notrufnummern ab der Firmware-Version 6.6 B nicht mehr möglich. Optional können Notrufnummern mit Amtzugangsziffer gewählt werden, damit interne Rufnummern beginnend mit „11“ genutzt werden können. Teilen Sie bei Auswahl dieses speziellen Betriebsfalles den Sachverhalt allen Nutzern der Telefonanlage mit und beschriften Sie alle angeschlossenen Telefone entsprechend, damit Sie nicht gegen § 108 Telekommunikationsgesetz verstoßen.
  4. Prüfen Sie ebenfalls, ob die Rufnummer 116117 (ärztlicher Bereitschafts­dienst) in der Telefonanlage bereits hinterlegt ist. Diese Rufnummer ist bei Neuinstallationen ebenfalls immer als Servicerufnummer einge­tragen. Bei älteren Systemen, bei denen es keine Servicerufnummern gibt, tragen Sie diese ebenfalls als Notrufnummer ein.

Hinweis: Verwenden Sie baldmöglichst die aktuelle Firmware-Version für Ihre Telefonanlage (COMpact 4000/5000(R)/5200R/5500(R) oder COMmander 6000/R/RX) und prüfen Sie bei älteren Systemen die eingetragenen Notrufnummern 110 und 112 sowie generell die ärztliche Bereitschaftsrufnummer 116117.

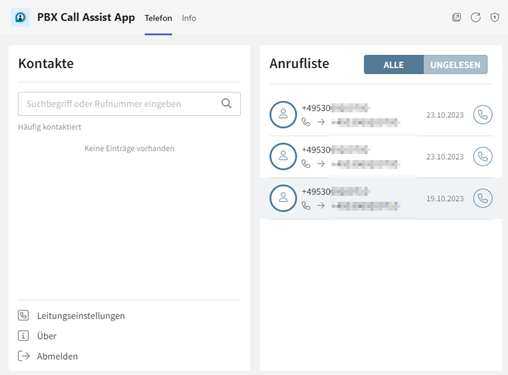

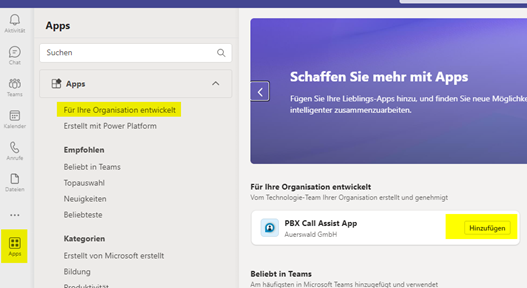

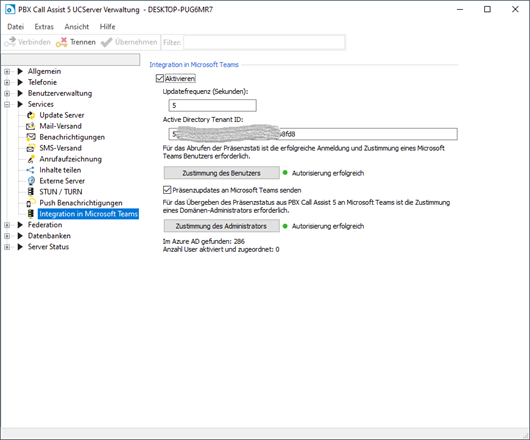

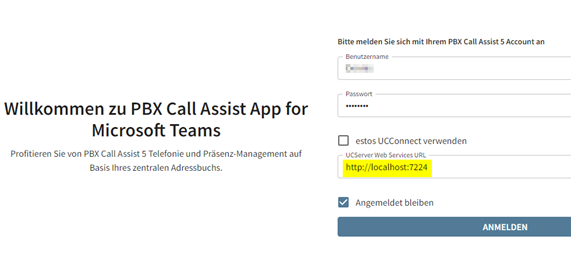

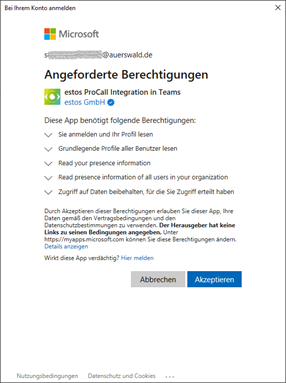

Grundsätzlich ist PBX Call Assist 5 weiterhin nutzbar. Sollte der Softwarepflegevertrag nicht verlängert werden, so schränkt sich allerdings der Leistungsumfang erheblich ein: Die App für Microsoft Teams sowie aktuelle mobile Apps können nicht mehr genutzt werden. Zudem erhalten Systeme ohne Softwarepflege keine Bugfixes und Sicherheitsupdates, es ist kein Zugriff auf nachfolgende Releases mit neuen Funktionen möglich.

Telekom (Magenta Zuhause Regio)

Amtzugangsziffern: Beliebig (z.B. 99)

Benutzername: Vorwahl und Rufnummer (ohne @mzregio.de)

Passwort: Vertragspasswort

Authentifizierungs-ID: bleibt leer

Mehrfachrufnummer: Eingabe ohne Vorwahl



Hinweis:

Der Anschluß bietet die nomadische Nutzung.

Die Namensauflösung sollte für Telekom VoIP-Ämter bei den Nameservern erfolgen, die dem Router / der Firewall
bei Einwahl zugewiesen wurden; tragen Sie daher die IP des Routers / der Firewall als ersten und 0.0.0.0 als
zweiten DNS-Server ein und stellen sicher, dass die DNS-Anfragen an die externen DNS-Server weitergeleitet werden,
der Router / die Firewall also als DNS-Proxy bzw DNS-Forwarder arbeitet.


Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

Vorbereitung des Umzugs mit Wechsel auf PBX Call Assist 4

Eintragen der neuen Freischaltcodes für PBX Call Assist 4 in die Telefonanlage, aktuelle Firmware in der Telefonanlage wird vorausgesetzt

  • Alter Server
    - Update des existierenden Servers auf PBX Call Assist 4.
    - Deinstallation des LAN-TAPI-Treibers
  • Neuer Server
    - Installation des LAN-TAPI-Treibers
    - Neuinstallation des PBX Call Assist 4 UC Servers auf dem neuen Server mit Standardeinstellungen.
    - Eintragen der neuen Lizenzen auf dem neuen Server.
    - Falls Sie als Server-Datenbank beim UCServer einen lokalen SQL-Server verwenden der ebenfalls umziehen soll, dann müssen Sie auch dessen Daten auch nach Vorgaben von Microsoft umziehen (exportieren und importieren).

Durchführung des Umzugs

  • Beenden Sie die relevanten Serverdienste (PBX Call Assist 4 UCServer, UC Media Server und UC Web Server) auf dem alten und neuen Server
  • Übertragung von Konfiguration und Daten
  • Kopieren Sie folgende Verzeichnisse vom alten auf den neuen Server
  • C:\Programme\Auerswald\UCServer\database
  • C:\Programme\Auerswald\UCServer\config

Produktivsetzung

  • Starten Sie die relevanten Serverdienste (PBX Call Assist 4 UCServer, UC Media Server und UC Web Server) auf dem neuen Server
  • Deaktivieren Sie die Serverdienste auf dem alten Server
  • Installieren Sie den PBX Call Assist 4 Client an den Arbeitsplätzen

In der Kurzreferenz Übersicht den passenden Steuercode auswählen

https://docs.auerswald.de/COMpact4000/Help_V17_de/index.html#page/Buch1/_kurzreferenz_topic.html#

zum Beispiel:

Gruppen

Einloggen (nur kommend) in eine Gruppe (an einem internen Telefon)

## 8 * 41 1 Gruppenrufnummer #

Gruppenrufnummer           Interne Gruppenrufnummer (nur bei Amtholungsart Direkter Amtapparat: ** vorweg)

Ausloggen (nur kommend) aus einer Gruppe (an einem internen Telefon)

## 8 * 41 0 Gruppenrufnummer #

Gruppenrufnummer            Interne Gruppenrufnummer (nur bei Amtholungsart Direkter Amtapparat: ** vorweg)

https://docs.auerswald.de/COMpact4000/Help_V17_de/index.html#page/Buch1/gruppen_reference.html#wwconnect_header



Text vor Melden



Ansage aufsprechen (an einem internen Telefon)

## 8 PIN * 56 AA * * #

PIN

Admin- oder Sub-Admin-PIN

AA

01...10 (Nr. 1-10 der Ansage)

Zusatzinformationen

Nach dem zweiten * Trällerton abwarten.

Nach dem dritten * Aufnahme starten.

Mit der # Aufnahme stoppen.

Danach wird die Aufnahme zur Kontrolle wiedergegeben.

https://docs.auerswald.de/COMpact4000/Help_V17_de/index.html#page/Buch1/textvormelden_reference.html#





Voicemailbox



Bereitschaft ausschalten (an einem internen Telefon, wenn internes Telefon Besitzer der Voicemailbox ist)

## 8 * 28 * 0 #

Bereitschaft einschalten (an einem internen Telefon, wenn internes Telefon Besitzer der Voicemailbox ist)

## 8 * 28 * 1 #

Ansage für Voicemailbox per Telefon aufsprechen (an einem internen Telefon)

## 8 PIN * 566 A Voicemailbox-Rufnummer * * #

PIN

Admin-, Sub-Admin- oder Benutzer-PIN

A

1...9, 0 (Nr. 1-10 der Ansage)

Voicemailbox-Rufnummer

Interne Rufnummer der Voicemailbox (nur bei Amtholungsart Direkter Amtapparat: ** vorweg)

Zusatzinformationen

Nach dem zweiten * Trällerton abwarten.

Mit dem dritten * Aufnahme starten.

Mit der # Aufnahme stoppen.

Danach wird die Aufnahme zur Kontrolle wiedergegeben.

https://docs.auerswald.de/COMpact4000/Help_V17_de/index.html#page/Buch1/voicemailbox_reference.html#



Diese können in der Anlage unter Funktionen / Makrokurzwahlen hinterlegt werden und einer 2-4stelligen Kurzwalnummer zugewiesen werden.

Alle Teilnehmer der Anlage diese nutzen und gegebenenfalls auch als Zielwahl, Kurzwahl oder Telefonbucheintrag im Endgerät hinterlegen.



https://docs.auerswald.de/COMpact4000/Help_V17_de/index.html#page/Buch1/kurzwahlmakros_verwaltung_reference.html#wwconnect_header



Hinweis: Bei den von uns zur Verfügung gestellten Einstellungen handelt es sich um eine unverbindliche Information.
Bei der Nutzung an der Fritz!Box kann es zu Einschränkungen kommen, über deren Umfang wir keine Aussage treffen können.



  • Bitte melden Sie sich auf der Konfigurationsoberfläche der FRITZ!Box an.

  • Klicken Sie auf "Telefonie" und wählen dann "Telefoniegeräte" aus.

  • Für die Einrichtung einer "ISDN-Telefonanlage" bitte auf "Neues Gerät einrichten" klicken.

(Missing image for answer with ID 46377)
Jetzt "ISDN-Telefonanlage" aussuchen und auf "Weiter" klicken.
(Missing image for answer with ID 46379)
Es wird ein Hinweistext "ISDN-Telefonanlage einrichten" eingeblendet. Im Hinweistext unter Punkt 2 werden die vom Provider vorgegebenen Rufnummern (MSNs) für die TK-Anlage angezeigt. Bitte die Hinweise übernehmen und auf "Weiter" klicken.
(Missing image for answer with ID 46381)
Zum Speichern der Einstellungen in der Fritz!Box klicken Sie bitte auf "Übernehmen".
(Missing image for answer with ID 46383)
Auf der Seite Telefoniegeräte wird jetzt eine "ISDN-Telefonanlage" gelistet.
(Missing image for answer with ID 46385)
  • Verbinden Sie bitte den internen S0 der Fritz!Box mit dem externen S0 der TK-Anlage.

  • Zu beachten ist, dass Sie die über die Fritz!Box bereitgestellten Rufnummern (MSNs) als externe Rufnummern mit der Anschlussart Mehrgeräteanschluss in die TK-Anlage eintragen wie es die Fritz!Box in Punkt 5 vorgibt.

  • Weisen Sie den Nebenstellen Ihrer Auerswald TK-Anlage die von der Fritz!Box bereitgestellten Rufnummern (MSNs) in der Rufverteilung zu.

  • Achten Sie bitte auf die Rufnummernübermittlung, in den meisten Fällen muss sie in der TK-Anlage eingeschaltet sein.



Hinweis: Es kann zu Überschneidungen bei Kennzahlen zur Steuerung von Leistungsmerkmalen kommen.
Z. B. wird die Kennzahl "*" oder "**" zum Wechseln auf das hausinterne Wählzeichen genutzt.
Somit ist die Steuerung von Leistungsmerkmalen der Fritz!Box, die mit der Kennzahl "**" beginnen, nicht möglich.

In manchen Fällen kann es hilfreich sein, die Textmeldungen auf dem S0-Bus in der Fritz!Box während des Rufaufbaus zu deaktivieren. Dazu heben Sie an einem an der Fritz!Box angeschlossenen Telefon den Hörer ab, wählen #960*0*, nach erfolgreicher Eingabe der Tastensequenz ertönt kurz ein durchgezogener Ton. Aktivieren können Sie die Übermittlung von Textinformationen wieder durch Wahl von #960*1*.

Die FRITZ!Box verfügt auch über eine Reihe von Stromsparmechanismen, u.a. wird am internen S0-Bus die Kommunikation zum ISDN-Gerät abgebaut, wenn keine Verbindung aktiv ist. Einige ISDN-Geräte können mit dieser Funktion nicht umgehen. Deaktivieren Sie diese Funktion daher in der FRITZ!Box, wenn es an ISDN-Geräten Probleme beim Verbindungsaufbau gibt:Klicken Sie in der Benutzeroberfläche der FRITZ!Box auf "Telefonie".

  1. Klicken Sie im Menü "Telefonie" auf "Telefoniegeräte".
  2. Klicken Sie bei dem jeweiligen ISDN-Gerät auf die Schaltfläche Bearbeiten.
  3. Klicken Sie auf die Registerkarte "Merkmale".
  4. Deaktivieren Sie die Option "Stromsparmodus für internen S0-Bus aktivieren".
  5. Klicken Sie zum Speichern der Einstellungen auf "OK".

Ecotel



Landesvorwahl0049
Ortsvorwahlz. B. 05306
LandD
AmtszugangszifferBeliebig (z. B. 99)
BenutzernameSIP-Benutzername
PasswortSIP-Passwort (Entspricht dem Passwort für das SIP-Login)
Authentifizierungs-IDWird nicht benötigt
Clip No ScreeningWird nicht unterstützt.
Zusatzinformationen

Der Benutzername setzt sich zusammen aus der Telefonnummer mit vorangestellter Länderkennung.
Beispiel: Telefonnummer: 05306 123456
Benutzername: 495306123456

Der Eintrag des Proxys muss vorgenommen werden.
»trunkf.sip-ecotel.de« oder »trunkd.sip-ecotel.de«
Die Information, welcher Proxy eingetragen werden muss, erhalten Sie dem Anschreiben mit den ecotel Zugangsdaten.





Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

Inexio



Landesvorwahl0049
Ortsvorwahlz.B. 05306
LandD
AmtszugangszifferBeliebig (z.B. 99)
BenutzernameVoIP-Rufnummer beginnend mit 49 (z.B. 49530692000)
PasswortZur VoIP-Rufnummer gehörendes Passwort
Authentifizierungs-ID

VoIP-Rufnummer beginnend mit 49 (z.B. 49530692000)

MSN

Rufnummer (z.B. 92000)

Displayname

I.d.R. nicht benötigt

Clip No ScreeningNicht unterstützt.
Zusatzinformationen

Hinweis:
Für jede Rufnummer muss ein separater Account angelegt werden.





Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

goetel



Landesvorwahl0049
Ortsvorwahlz.B. 05306
LandD
AmtszugangszifferBeliebig (z.B. 99)
BenutzernameBenutzername (Identisch mit der Rufnummer des Accounts)
PasswortAnmeldepasswort
Authentifizierungs-IDAuthentifizierungsname (Identisch mit der Rufnummer des Accounts)
MSNRufnummer (z.B. 92000)
DisplaynameI.d.R. nicht benötigt
Clip No ScreeningNicht unterstützt.
Zusatzinformationen
Bitte verwenden Sie für Anschlüsse außerhalb des goetel-Netzes diese Hinweise:

Benutzername:                   Identisch mit Rufnummer
Authentifizierungsname:    Identisch mit Rufnummer
Registrar:                             ext.tel.goetel.net
IP-Adresse d. Registrars:     Abfrage via SRV notwendig





Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

Telekom Company Flex SIP-Trunk



Landesvorwahl0049
Ortsvorwahlz.B. 05306
LandD
AmtszugangszifferBeliebig (z.B. 99)
BenutzernameRegistrierungsrufnummer (z. B. +49530612300000034564)
PasswortTelefonie-Passwort
Authentifizierungs-IDTelefonie-Benutzername (z. B. +49530612300000034564@tel.t-online.de)
AnlagenrufnummerDurchwahlnummer (ohne Vorwahl und DDI)
Durchwahl (DDI)DDI (z. B. 0-99)
Displayname bzw. NameWird nicht benötigt. Optional.
Clip No ScreeningWird unterstützt.
ZusatzinformationenIm Anbieterprofil "de Telekom CompanyFlex SIP-Trunk IPv4 V2xx" müssen unter Outbound-Proxy / Session Border Controller die beiden Outbound-Proxys eingetragen werden, die im Telekom Kundencenter bei den Telefonie-Anmeldedaten hinterlegt sind.

Damit der Anschluss kommend- und gehend mit allen DDI's funktional ist,
müssen im Telekom Kundencenter unter Zugewiesene Rufnummernblöcke alle
relevanten Bereiche eingetragen werden.

Beispiel Zugewiesene Rufnummernblöcke:

+49 5306 9200 - +49 5306 9200 29
+49 5306 9200 0*
+49 5306 9200 1*
+49 5306 9200 2*



Die Namensauflösung sollte für Telekom VoIP-Ämter bei den Nameservern erfolgen, die dem Router / der Firewall
bei Einwahl zugewiesen wurden; tragen Sie daher die IP des Routers / der Firewall als ersten und 0.0.0.0 als
zweiten DNS-Server ein und stellen sicher, dass die DNS-Anfragen an die externen DNS-Server weitergeleitet werden,
der Router / die Firewall also als DNS-Proxy bzw DNS-Forwarder arbeitet.

Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

Durch das erhöhte Telefonieaufkommen erreichen die Übergabepunkte der VoIP-Anbieter u. U. ihre Kapazitätsgrenzen. Eine Lösung wird seitens der Anbieter durch eine Lastverteilung angestrebt. Die Lastverteilung erfolgt mit einer DNS SRV Abfrage. Das DNS SRV wird genutzt, um dem Anbieter die Möglichkeit zu geben, seine von ihm priorisierten Registrare mitzuteilen. Die DNS Auflösung muß über den Anbieter erfolgen. Hierzu muss der Router die DNS-Server des Anbieters verwenden.



Frühere Generationen hybrider Telefonanlagen:

  • COMpact 3000 analog, ISDN und VoIP
  • COMpact 5010/5020 VoIP
  • COMmander Basic.2 / Basic.2 19“
  • COMmander Business / Business 19“

Diese Systeme unterstützen das dynamische Verfahren nicht und können damit nach Plattformumstellung nicht mehr an dem jeweiligen VoIP-Account betrieben werden. Das ITK-System muss in diesen Fällen durch ein kompatibles System ersetzt werden.



Aktuelle ITK-Systeme:

  • COMpact 4000
  • COMpact 5000 (R)
  • COMpact 5200 (R)
  • COMpact 5500R
  • COMmander 6000 (R) (RX)

In der Konfiguration folgende Punkte beachten:

  • Unter öffentliche Netze, VoIP, Anbieter, den entsprechenden Anbieter konfigurieren. Als Registrar Port und zum Outbound Proxy muß der Standardwert 5060 gesetzt sein. Die aktuellen Templates sind bereits dies bzgl. voreingestellt.
  • Unter Administration, IP-Konfiguration muß im Feld 1. DNS-Server die IP des Router bzw. Gateway eingetragen werden.



(Missing image for answer with ID 45840)
Landesvorwahl0049
Ortsvorwahlz.B. 05306
LandD
AmtszugangszifferBeliebig (z.B. 99)
BenutzernameOrtsvorwahl + VoIP-Rufnummer
PasswortZur VoIP-Rufnummer gehörendes Passwort.
Authentifizierungs-ID

Nicht benötigt.

MSN

Rufnummer (z.B. 92000)

Bei COMpact 3000 ggf. mit Ortsvorwahl (z.B. 0530692000).

Displayname

I.d.R. nicht benötigt

Bei COMpact 3000 ggf. Ortsvorwahl + Rufnummer.

Clip No ScreeningNicht unterstützt.
Zusatzinformationen



Im Anbieter-Profil bei Registrar- und Outbound-Proxy-Adresse die Vorwahl ergänzen (z.B. 05306.sip.arcor.de)

Hinweis:
Für jede Rufnummer muss ein separater Account angelegt werden.



Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

1&1 bietet als Standard-Router einige Varianten der Fritz!Box an. Daher beziehen sich die Angaben in diesem Text auf die Einrichtung einer Fritz!Box 7270. Andere Router haben meist ähnliche oder weitergehende Möglichkeiten, die individuell übertragen werden müssen. In diesem Beispiel verwendete IP-Adressen:

192.168.178.1: Fritz!Box
192.168.178.240: Telefonanlage
192.168.178.241: COMmander VoIP-Modul (Bei COMpact-Anlagen verwenden sie bitte stattdessen die IP-Adresse der Telefonanlage!)




Vorbereitung des Routers (Fritz!Box)


Die Fritz!Box wird bei einer Erstinstallation des 1&1-DSL-Anschlusses in der Regel über einen sogenannten Start-Code eingerichtet. Mit diesem Start-Code werden die DSL-Zugangsdaten gesetzt und sämtliche VoIP-Accounts in der Fritz!Box aktiviert. Da wir die VoIP-Accounts in der Anlage einrichten wollen, müssen zunächst die VoIP-Accounts in der Fritz!Box deaktiviert werden.
Schalten sie in der Weboberfläche der Fritz!Box unter System die Ansicht auf Expertenansicht.
Unter Telefonie -> Internettelefonie können sie diese automatisch eingerichteten VoIP-Accounts sehen und ändern. Klicken sie auf den Reiter Internetrufnummern und entfernen sie die Haken aus der Spalte Aktiv

(Missing image for answer with ID 46014)

1&1 hat als VoIP-Provider die Eigenschaft, den Server sip.1und1.de auf 12 IP-Adressen abzubilden. Daher greift hier der NAT-Keep-Alive-Mechanismus nicht in der gewünschten Form. Außerdem gibt es durch die von 1&1 vorgegebenen sehr langen Register-Intervalle (teilweise 4 Stunden und länger) auch Probleme mit einseitigen Sprachverbindungen beim ersten Gespräch nach einer nächtlichen DSL-Zwangstrennung. Es müssen daher Port-Freigaben im Router eingerichtet werden.

Ermitteln sie zunächst den SIP-UDP-Port, der in der Telefonanlage für 1&1 verwendet wird. sie finden diesen Port in der Telefonanlage in der Administration -> Monitoring -> Portübersicht (hier im Beispiel der Port 5062 auf der Adresse der Telefonanlage 192.168.178.240):

(Missing image for answer with ID 46016)
Ermitteln sie dann den RTP-Port, der in der Telefonanlage verwendet wird. sie finden diesen Portbereich in der Telefonanlage in der Administration -> Monitoring -> Portübersicht (hier im Beispiel der Portbereich 49152-49408 auf der IP-Adresse des COMmander-VoIP-Moduls 192.168.178.241):
(Missing image for answer with ID 46018)

Unter Internet -> Freigaben klicken sie auf den Reiter Portfreigaben und fügen sie zwei Freigaben hinzu:

  • Der SIP-UDP-Port 5062 des Routers auf den Port 5062 der Telefonanlage weiterleiten
  • Den RTP-Port-Bereich für die Sprache von Portbereich 49152-49408 des Routers auf Portbereich 49152-49408 des COMmander VoIP-Moduls bzw. der COMpact-Anlage weiterleiten:
(Missing image for answer with ID 46020)
Ermittlung der Daten der 1&1-VoIP-Accounts


1&1 vergibt die VoIP-Account-Passworte zu den bei der Anmeldung angegebenen Telefonnummern automatisch. Es ist auch nicht möglich, diese automatisch vergebenen Passworte zu erfahren. Es ist aber möglich, selbst diese Passworte zu ändern und dann die VoIP-Accounts mit diesen geänderten Passworten einzurichten.

Öffnen sie dazu das 1&1 Control-Center im Internet http://login.1und1.de

(Missing image for answer with ID 46022)
Wählen sie den Bereich Telefonie aus:
(Missing image for answer with ID 46024)
Sie erhalten eine Übersicht über ihre eingerichteten 1&1-VoIP-Rufnummern:
(Missing image for answer with ID 46026)
Führen sie die folgenden Vorgänge für alle Rufnummern durch und notieren sie sich die von Ihnen vergebenen neuen Passworte!
Klicken sie auf eine Rufnummer. Der Dialog Einstellungen Rufnummer öffnet sich. Klicken sie dort auf Rufnummer bearbeiten:
(Missing image for answer with ID 46028)
Sie können jetzt ein neues Passwort für diese Rufnummer vergeben:
(Missing image for answer with ID 46030)
Eingabe der VoIP-Accounts in die Telefonanlage

Die Daten von 1&1 werden jetzt nach diesem Schema in die Telefonanlage eingetragen: Benutzername: 1&1-Rufnummer mit 49 vorangestellt. Die 0 der Vorwahl wird entfernt, als im Format 495306xxxxx.
Passwort: Das neu vergebene Passwort für diese Rufnummer.
Mehrfachrufnummer: die 1&1-rufnummer im Standardformat. Also z.B. 05306xxxxx.
Displayname: Hier kann beliebiger Text eingegeben werden. dieser Text wird bei kommenden und gehenden Gesprächen als Amt im Systemtelefon angezeigt

(Missing image for answer with ID 46032)

Klicken sie auf Übernehmen Ausführen.

Kontrollieren sie die korrekte Funktion der Accounts unter Administration -> Monitoring -> Status VoIP-Accounts:

(Missing image for answer with ID 46034)

In der ersten Zeile sieht man einen richtig registrierten Account.
Der Account in der dritten Zeile zeigt einen Registrierungsfehler. Überprüfen sie das Passwort oder die Rufnummer dieses Account (Groß- und Kleinschreibung, führende 49). Es kann auch bis zu einer Stunde dauern, bis das neu vergebene Passwort durch 1&1 aktiviert wird.

Hinweis: Bei den von uns zur Verfügung gestellten Einstellungen handelt es sich um eine unverbindliche Information.




Die folgenden Kapitel beschreiben die einzelnen Schritte zur Anbindung der Auerswald ITK-Systeme COMpact 4000/5000/5200/5500 und COMmander 6000 an einem GIRA HomeServer bzw. FacilityServer 4.

Am einem Beispiel wird gezeigt, wie das ITK-System mittels http-Request das Licht in einem Raum ein- und ausschalten kann. Das Beispiel ist nahezu beliebig auf z. B. Rollladen- oder Heizungssteuerung übertragbar. Selbst Szenarien können so im Home-/FacilityServer, nachfolgend nur noch HS/FS genannt, geschaltet werden.

Hinweis: Aktuell können ausschließlich Befehle in Richtung des HS/FS gesendet werden. Statusänderungen aus Richtung HS/FS können im ITK-System noch nicht verarbeitet werden.

Unterstützte Kommunikationsplattformen:

  • COMpact 4000
  • COMpact 5000/5000R, ab Firmware 6.2A
  • COMpact 5200/5200R
  • COMpact 5500R
  • COMmander 6000/6000R/6000RX, ab Firmware 6.4A

Konfiguration des ITK-Systems



Anlegen und Konfiguration eines neuen Gerätes „GIRA HomeServer (v1.0)“

Im Punkt „Geräte / Geräteassistent“ der Navigation legen Sie mit dem Button „Neu“ weitere Geräte, in unserem Beispiel „IP-Schaltrelais“ an. In der Spalte „Gerätevorlage“ muss die Vorlage „GIRA HS/FS 4 230B (v1.0)“ ausgewählt werden.

(Missing image for answer with ID 46288)
Nach der Auswahl wird das folgende Fenster eingeblendet. Die Gerätevorlage liefert bis zu 24 Relais (Aktoren), die jeweils zwei http-Requests zum Ein- und Ausschalten des entfernten Aktors im HS/FS senden.
(Missing image for answer with ID 46290)
IP-Konfiguration – IP-Adresse / Port:

Hier muss die IP-Adresse des GIRA HS/FS eingetragen werden, wenn sie von der Default-Einstellung abweichen sollte.

Im Feld Port muss ein freier Port des GIRA HS/FS hinterlegt werden. Port 80 steht nicht zur Verfügung, da dieser bereits für Webdienste des GIRA HS/FS verwendet wird. Im Beispiel wird der Port 5555 verwendet, der auch in der von Auerswald gelieferten Bibliothek für den GIRA HS/FS voreingestellt ist.

Benutzername / Passwort:Es sind keine Einstellungen vorzunehmen.
Relais 1 … 24:Hier können Sie für die einzelnen Relais (Aktoren) Namen vergeben, um sie später in der Konfiguration und Bedienung per Systemtelefon besser unterscheiden zu können.



Im Punkt „Geräte / Relais (Aktoren)“ der Navigation können Sie nun jedem Relais eine Betriebsart zuordnen. Voreingestellt ist „Manuelles Relais“. Damit kann das Relais (Aktor im GIRA HS/FS) per Telefon geschaltet werden. Die Relais (Aktoren) können dann über die Xtensiontasten der Systemtelefone und per Keypad-Steuercodes von z. B. analogen Telefonen schalten.

Nicht benötigte Relais können durch Auswahl und anschließende Betätigung des Buttons „Löschen“ entfernt werden.

(Missing image for answer with ID 46292)

Weitere Betriebsarten:

  • Sprechen
  • Türöffner
  • Licht (für den Türbetrieb)
  • Alarm
  • PC-Relais Teilnehmer
  • Zweitklingel
  • Konfigurationsabhängig
  • Slave-Relais

Weitere Informationen über die Funktionsweise der einzelnen Betriebsarten entnehmen Sie bitte der Dokumentation des entsprechenden ITK-Systems.

Konfiguration des GIRA HomeServer / FacilityServer

Import der Globalen Bibliothek „Auerswald-IP-Relais.hslib

Zunächst muss die GIRA-Software „Experte“ ab Version 4 gestartet werden. Zum Importieren der Bibliothek Auerswald-IP-Relais.hslib muss der Menüpunkt „Globale Bibliothek / Importieren“ gewählt werden.

(Missing image for answer with ID 46294)

Im nachfolgend eingeblendeten Dialog muss die Datei Auerswald-IP-Relais.hslib ausgewählt und durch Betätigen des Buttons „Öffnen“ importiert werden.

(Missing image for answer with ID 46296)
Im Punkt „Allgemeine Einstellungen:“ lassen Sie die Felder „Name f. Ordner“ und „Namenserweiterung“ leer.
(Missing image for answer with ID 46298)

Nach dem erfolgreichen Import finden Sie unter „Kommunikation“ und dort im Punkt „IP/EIB-Telegramme (Empfang)“ den Ordner „Auerswald Relais/Aktoren“. Für jeden Aktor sind zwei http-Requests zu finden (EIN / AUS).

Sollten Sie bei der Konfiguration des ITK-Systems andere IP-Einstellungen für die Relais (Aktoren) als voreingestellt verwenden, dann müssen Sie im Reiter „Absender“ die Einstellungen entsprechend anpassen.

(Missing image for answer with ID 46300)
IP-Port Empfang:

Hier muss der IP-Port eingetragen werden, der im ITK-System eingetragen wurde. In der Gerätevorlage des ITK-Systems und in der importierten Bibliothek wurde der Port 5555 verwendet.

Absender-IP o. Netz:

Weichen die Netzwerkeinstellungen von den vorgegebenen Werten ab, so müssen diese hier geändert werden.
Ist das letzte Byte mit 0 definiert (192.168.0.0), darf jedes Gerät im lokalen Netzwerk 192.168.0.0 dem GIRA HS/FS http-Requests senden.

Netzmaske:

Weicht die voreingestellte Netzmaske vom verwendeten Netz ab, so muss diese hier angepasst werden.



Hinweis: Die kompletten IP-Einstellungen lassen sich über eine Stapelverarbeitung sehr schnell für alle IP-Telegramme auf einmal ändern. Dazu wählen Sie mit der rechten Maustaste den Ordner „Auerswald Relais/Aktoren“ aus und den Punkt „Schnellzuweisung“.

(Missing image for answer with ID 46302)

Nun müssen Sie den einzelnen http-Requests (z. B. Cp5k Aktor 1 – AUS) noch die zu schaltenden Elemente hinzufügen. Im folgenden Beispiel soll der Aktor 1 das Licht im Büro Vertrieb ein- und ausschalten.

Zunächst wechseln Sie in den Reiter „Befehle“. Über den Button „Neu“ (der obere Button an der rechten Seite) können zu die schaltenden Kommunikationsobjekte ausgewählt werden.

(Missing image for answer with ID 46304)
Das folgende Beispiel zeigt das Hinzufügen eines einfachen Schaltausgangs eines KNX-Aktors, der den Zustand Ein und Aus (1 Bit, 0 oder 1) kennt. Begonnen wird mit dem http-Request „Cp5k Aktor 1 – AUS“, der das noch auszuwählenden Kommunikationsobjekt auf „0“ (aus) setzen soll.
(Missing image for answer with ID 46306)
Befehls-Typ:Hier muss „Schalten/Abfrage“ gewählt werden, da ein normaler 1-Bit-Schaltausgang nachfolgend gewählt wird.
Kommunikationsobjekt:Auswahl des passenden Kommunikationsobjekts, z. B. Gruppenadresse des Ausgangs „Licht Büro Vertrieb“.
Typ / Konstante:Da der „Cp5k Aktor 1 – AUS“ bearbeitet wird, muss als Typ „Setze auf Konstante“ und als Konstante „0“ (aus) ausgewählt werden.



Jetzt muss der http-Request „Cp5k Aktor 1 – EIN“, das noch auszuwählende Kommunikationsobjekt auf „1“ (ein) setzen.

(Missing image for answer with ID 46308)
Befehls-Typ:Hier muss „Schalten/Abfrage“ gewählt werden, da ein normaler 1-Bit-Schaltausgang nachfolgend gewählt wird.
Kommunikationsobjekt:Auswahl des passenden Kommunikationsobjekts, z. B. Gruppenadresse des Ausgangs „Licht Büro Vertrieb“.
Typ / Konstante:Da der „Cp5k Aktor 1 – EIN“ bearbeitet wird, muss als Typ „Setze auf Konstante“ und als Konstante „1“ (ein) ausgewählt werden.



Nach erfolgreicher Kopplung der http-Requests aus dem ITK-System mit den Kommunikations-objekten in der Software Experte muss die Konfiguration noch auf den GIRA HS/FS übertragen werden.

Was ist zu beachten, wenn ich eine Auerswald TK-Anlage an einer Fritz!Box betreibe? (Fritz!Box 6360 FRITZ!OS 05.22)

Hinweis: Bei den von uns zur Verfügung gestellten Einstellungen handelt es sich um eine unverbindliche Information.
Bei der Nutzung an der Fritz!Box kann es zu Einschränkungen kommen, über deren Umfang wir keine Aussage treffen können.



  • Bitte melden Sie sich auf der Konfigurationsoberfläche der FRITZ!Box an.

  • Klicken Sie auf "Telefonie" und wählen dann "Telefoniegeräte" aus.

  • Für die Einrichtung einer "ISDN-Telefonanlage" bitte auf "Neues Gerät einrichten" klicken.

Jetzt "ISDN-Telefonanlage" aussuchen und auf "Weiter" klicken.
Es wird ein Hinweistext "ISDN-Telefonanlage einrichten" eingeblendet. Im Hinweistext unter Punkt 2 werden die vom Provider vorgegebenen Rufnummern (MSNs) für die TK-Anlage angezeigt. Bitte die Hinweise übernehmen und auf "Weiter" klicken.
Zum Speichern der Einstellungen in der Fritz!Box klicken Sie bitte auf "Übernehmen".
Auf der Seite Telefoniegeräte wird jetzt eine "ISDN-Telefonanlage" gelistet.
  • Verbinden Sie bitte den internen S0 der Fritz!Box mit dem externen S0 der TK-Anlage.

  • Zu beachten ist, dass Sie die über die Fritz!Box bereitgestellten Rufnummern (MSNs) als externe Rufnummern mit der Anschlussart Mehrgeräteanschluss in die TK-Anlage eintragen wie es die Fritz!Box in Punkt 5 vorgibt.

  • Weisen Sie den Nebenstellen Ihrer Auerswald TK-Anlage die von der Fritz!Box bereitgestellten Rufnummern (MSNs) in der Rufverteilung zu.

  • Achten Sie bitte auf die Rufnummernübermittlung, in den meisten Fällen muss sie in der TK-Anlage eingeschaltet sein.



Hinweis: Es kann zu Überschneidungen bei Kennzahlen zur Steuerung von Leistungsmerkmalen kommen.
Z. B. wird die Kennzahl "*" oder "**" zum Wechseln auf das hausinterne Wählzeichen genutzt.
Somit ist die Steuerung von Leistungsmerkmalen der Fritz!Box, die mit der Kennzahl "**" beginnen, nicht möglich.

In manchen Fällen kann es hilfreich sein, die Textmeldungen auf dem S0-Bus in der Fritz!Box während des Rufaufbaus zu deaktivieren. Dazu heben Sie an einem an der Fritz!Box angeschlossenen Telefon den Hörer ab, wählen #960*0*, nach erfolgreicher Eingabe der Tastensequenz ertönt kurz ein durchgezogener Ton. Aktivieren können Sie die Übermittlung von Textinformationen wieder durch Wahl von #960*1*.

Hinweis: Die Einstellungen gelten für alle Auerswald-Tk-Anlagen, die interne IP-Telefonie anbieten. Zunächst muss in der TK-Anlage eine Nebenstelle als Standard VoIP Telefon eingerichtet sein. Zu dieser Nummer muss eine Benutzer-PIN/Passwort (ist ein Benutzer-Passwort vorhanden, wird nur dieses verwendet) in der TK-Anlage vergeben werden.



Die Fritz!Box arbeitet in dieser Einstellung auch weiterhin als Router, wenn es notwendig ist. Wichtig ist aber, das die Fritz!Box die Route zur Tk-Anlage kennt, falls die Tk-Anlage in einem anderen internen Sub-Netz ist. Die Tk-Anlage muss über die Ethernet-Ports der Fritz!Box erreichbar sein.

Schalten sie in der Weboberfläche der Fritz!Box unter System die Ansicht auf Expertenansicht.
Unter Telefonie -> Internettelefonie klicken Sie auf Neue Internetrufnummer. Füllen Sie die Werte aus:.

(Missing image for answer with ID 46239)
Danach müssen sie die neue Internetrufnummer einem Telefonendgerät zuordnen. Wählen sie unter Telefonie -> Telefoniegeräte ein bereits an der Fritz!Box angeschlossenes und eingerichtetes Telefon aus.
Ordnen sie die eingerichtete Internetrufnummer (in unserem Beispiel 249) dem Fritz!Box-Telefon für Ausgehende und Ankommende Anrufe zu:
(Missing image for answer with ID 46241)
Bitte beachten sie bei der Wahl interner Teilnehmer:
Die Fritz!Box wählt nur, wenn mindestens 3 Ziffern eingegeben wurden. Wenn sie 2-stellige interne Teilnehmer erreichen wollen, müssen sie beim Wählen an der Fritz!Box ein # anhängen


Hinweis: Bei den von uns zur Verfügung gestellten Einstellungen handelt es sich um eine unverbindliche Information.

Hinweis: Bei den von uns zur Verfügung gestellten Einstellungen handelt es sich um eine unverbindliche Information.
Bei der Nutzung an der Fritz!Box kann es zu Einschränkungen kommen, über deren Umfang wir keine Aussage treffen können.



  • Bitte melden Sie sich auf der Konfigurationsoberfläche der FRITZ!Box an.

  • Klicken Sie auf "Telefonie" und wählen dann "Telefoniegeräte" aus.

  • Für die Einrichtung einer "ISDN-Telefonanlage" bitte auf "Neues Gerät einrichten" klicken.

(Missing image for answer with ID 46254)
Jetzt "ISDN-Telefonanlage" aussuchen und auf "Weiter" klicken.
(Missing image for answer with ID 46256)
Es wird ein Hinweistext "ISDN-Telefonanlage einrichten" eingeblendet. Im Hinweistext unter Punkt 2 werden die vom Provider vorgegebenen Rufnummern (MSNs) für die TK-Anlage angezeigt. Bitte die Hinweise übernehmen und auf "Weiter" klicken.
(Missing image for answer with ID 46258)
Zum Speichern der Einstellungen in der Fritz!Box klicken Sie bitte auf "Übernehmen".
(Missing image for answer with ID 46260)
Auf der Seite Telefoniegeräte wird jetzt eine "ISDN-Telefonanlage" gelistet.
(Missing image for answer with ID 46262)
  • Verbinden Sie bitte den internen S0 der Fritz!Box mit dem externen S0 der TK-Anlage.

  • Zu beachten ist, dass Sie die über die Fritz!Box bereitgestellten Rufnummern (MSNs) als externe Rufnummern mit der Anschlussart Mehrgeräteanschluss in die TK-Anlage eintragen wie es die Fritz!Box in Punkt 5 vorgibt.

  • Weisen Sie den Nebenstellen Ihrer Auerswald TK-Anlage die von der Fritz!Box bereitgestellten Rufnummern (MSNs) in der Rufverteilung zu.

  • Achten Sie bitte auf die Rufnummernübermittlung, in den meisten Fällen muss sie in der TK-Anlage eingeschaltet sein.



Hinweis: Es kann zu Überschneidungen bei Kennzahlen zur Steuerung von Leistungsmerkmalen kommen.
Z. B. wird die Kennzahl "*" oder "**" zum Wechseln auf das hausinterne Wählzeichen genutzt.
Somit ist die Steuerung von Leistungsmerkmalen der Fritz!Box, die mit der Kennzahl "**" beginnen, nicht möglich.

In manchen Fällen kann es hilfreich sein, die Textmeldungen auf dem S0-Bus in der Fritz!Box während des Rufaufbaus zu deaktivieren. Dazu heben Sie an einem an der Fritz!Box angeschlossenen Telefon den Hörer ab, wählen #960*0*, nach erfolgreicher Eingabe der Tastensequenz ertönt kurz ein durchgezogener Ton. Aktivieren können Sie die Übermittlung von Textinformationen wieder durch Wahl von #960*1*.

Vorhandene Rufnummern:
(Missing image for answer with ID 46086)
Nach Export der Rufnummern (Kurzwahl- und Telefonbuch) die CSV Datei mit OpenOffice (Calc) öffnen und die Einstellungen folgendermaßen anpassen:
(Missing image for answer with ID 46088)
Die Zeilen als Textfelder formatieren, die Felder können nun bearbeitet werden.
(Missing image for answer with ID 46090)
Anschließend die Datei speichern.
(Missing image for answer with ID 46092)
Setzen hierbei den Haken bei „Filtereinstellungen bearbeiten“:
(Missing image for answer with ID 46094)
Im folgenden Dialog unter „Feldtrenner“ das Semikolon auswählen:
(Missing image for answer with ID 46096)
Nach dem Speichern der Datei ist der Import in die Telefonanlage möglich. Wird ein vorhandenes Telefonbuch ergänzt, wird eine Fehlermeldung ausgegeben, neue Einträge werden trotzdem übernommen. Ist das Telefonbuch leer, kommt keine Fehlermeldung.
(Missing image for answer with ID 46098)
Die geänderten Einträge sind nun gespeichert.
(Missing image for answer with ID 46100)

Wenn über einen längeren Zeitraum zu Diagnosezwecken Netzwerkdaten aufgezeichnet werden müssen, sollte dies nicht über die Weboberfläche der Anlage erfolgen, da die erfasste Datenmenge in der Regel zu groß für eine Auswertung ist. Außerdem ist es nicht möglich, bestimmte Anteile der Kommunikation von der Erfassung auszuschließen, um z.B. aus Datenschutzgründen die Gesprächsinhalte nicht aufzuzeichnen. In diesen Fällen kann die Aufzeichnung auf einem PC mit Wireshark erfolgen, der den Netzwerkverkehr von Anlage und ggf. VoIP-Modulen über den Mirrorport eines managebaren Switches erfasst.

Über die Aufzeichnungsoptionen hat man die Möglichkeit, die Schnittstelle für die Aufzeichnung festzulegen und einen Mitschnittfilter zu definieren:

(Missing image for answer with ID 46429)

Mit dem Filter not portrange 49152-50175 werden keine Pakete erfasst, bei denen Quell- oder Zielport zwischen 49152 und 50175 liegen. Dieser Portbereich wird werksseitig von unseren TK-Anlagen für die Übertragung der Audiopakete verwendet, so dass mit diesem Filter keine Gesprächsinhalte erfasst werden. Bitte ermitteln Sie in der Anlagenoberfläche unter Übersichten / Ports die RTP-Ports, die von Ihrer Anlage verwendet werden und tragen diese, falls abweichend, in den Filter ein.

Wenn zu Diagnosezwecken zusätzlich Audiopakete erfasst werden müssen, um z.B. zu ermitteln, ob überhaupt Pakete übertragen werden oder ob ein falscher Codec verwendet wird, kann die Erfassung dieser Pakete verkürzt erfolgen, damit aus Datenschutzgründen keine Gesprächsinhalte aufgezeichnet werden. Starten Sie Wireshark hierzu ein zweites Mal und zeichnen parallel zur oben beschriebenen Aufzeichnung ohne Audiodaten auf.

Mit dem Filter udp and portrange 49152-50175 werden die entsprechenden Pakete erfasst, durch die Begrenzung der Mitschnittlänge auf 56 Bytes werden nur der RTP-Header und 2 Bytes Audiodaten erfasst, mit denen ein „Mitlauschen“ nicht möglich ist.

(Missing image for answer with ID 46433)

Um die Dateigröße bei einem längeren Mitschnitt zu begrenzen, kann in den Aufzeichnungsoptionen auch die maximale Größe der Dateien festgelegt werden:

(Missing image for answer with ID 46435)

Legen Sie über die Schaltfläche Öffnen den Zielordner und Dateinamen für die Aufzeichnung fest und lassen Sie z.B. alle 20 MB eine neue Datei erzeugen. Dem Dateinamen werden dann jeweils eine Nummerierung und Datum/Uhrzeit angehängt:

(Missing image for answer with ID 46437)

Das Steuern von anonymen Anrufern kann mit 2 Voicemailboxen erreicht werden.

Box 1 - Anrufspezifisches Verhalten:

(Missing image for answer with ID 46462)

Beim Teilnehmer wird im Feld Parallelruf die Nummer der Box 1 eingetragen.

Box 2 - Anrufspezifisches Verhalten:

(Missing image for answer with ID 46465)

Beim Teilnehmer wird unter dem Reiter Voicemail- und Faxboxen die Box 2 mit der gewünschten Rufannahme eingetragen.

Besitzer der Box 1 und 2 ist jeweils der gleiche Teilnehmer.

Voraussetzungen:

  • PBX Call Assist ab Version 5
  • .net Framework ab Version 4.8 am UCServer
  • PBX Call Assist 5 UCServer mit Internetzugriff zu Microsoft Diensten wie graph.microsoft.com und login.microsoftonline.com
  • Ab Office 365 E3 mit Teams, oder vergleichbar
  • Zugriff auf Azure Active Directory
  • Übereinstimmung der Benutzer in der UCServer Verwaltung und im Azure Active Directory.
  • API Berechtigungen im Unternehmen (tenant), zu gewähren sind (Admin und User consent) für die Integration PBX Call Assist 5 in Teams
  • admin consent: Zustimmung erforderlich zum Schreiben von Präsenzen
  • user consent: Zustimmung erforderlich zum Lesen von Präsenzen

Vorgehensweise:

  • Installation von PBX Call Assist 5 als Neuinstallation oder Update
  • Tenant-ID im Microsoft Azure Portal auslesen
  • Im Azure Portal „User consent und Admin consent“ zulassen
  • UCServer Verwaltung öffnen > Services > Integration in MS Teams
(Missing image for answer with ID 46587)

Aktivieren Sie die Funktion und tragen Sie die Microsoft Teams Tenant ID ein.

Erteilen Sie nach dem Login die Zustimmung des Benutzers und Administrators:

(Missing image for answer with ID 46589)

Hinweis: Bitte beachten Sie, dass bei Passwortänderungen oder für ein abgelaufenes Passwort des Administrator- oder Benutzerkontos, welches für den Admin oder User Consent verwendet wurde, die Berechtigung im UCServer erneut ausgestellt werden muss, um die Funktionalität sicherzustellen.

Bereitstellung der APP:
Im PBX Call Assist 5 Installationspaket finden Sie im Unterordner "MS-Teams" die PBX Call Assist 5 Manifestdatei "AppManifest.zip". Diese kann vom Administrator im Microsoft Teams Admin Center hochgeladen werden und installiert die aktuellste Call Assist App für Microsoft Teams

Nutzung in Microsoft Teams:
Nachdem die PBX Call Assist App für Microsoft Teams vom Administrator im Microsoft Teams Admin Center freigegeben wurde, steht die App allen Mitarbeitern der Organisation im Microsoft Teams App Store unter "Für Ihre Organisation entwickelt" zur Verfügung und kann einfach zum Microsoft Teams Client hinzugefügt werden:

(Missing image for answer with ID 46591)

Der Benutzer meldet sich mit seinen Benutzerdaten (UCServer) an.

Die Service URL entspricht der Adresse des UCServers im Netzwerk. Verwenden Sie http://localhost:7225

(Missing image for answer with ID 46593)

Danach steht die PBX Call Assist App dem Nutzer zur Verfügung:

(Missing image for answer with ID 46595)

Telekom Company Flex MSN Pure



Landesvorwahl0049
Ortsvorwahlz.B. 05306
LandD
AmtszugangszifferBeliebig (z.B. 99)
BenutzernameRegistrierungsrufnummer (z. B. +49530612300000034564)
PasswortTelefonie-Passwort
Authentifizierungs-IDTelefonie-Benutzername (z. B. +49530612300000034564@tel.t-online.de)
Rufnummern am MehrgeräteanschlussRufnummern jeweils ohne Vorwahl eintragen
Displayname bzw. NameWird nicht benötigt. Optional.
Zusatzinformationen

Zusatzinformationen Im Anbieterprofil "de Telekom Company MSN Pure" müssen unter Outbound-Proxy / Session Border Controller die beiden Outbound-Proxys eingetragen werden, die im Telekom Kundencenter bei den Telefonie-Anmeldedaten hinterlegt sind.

Telekom Kundencenter Rufnummer einrichten:
Die Rufnummern müssen unter „Zugewiesene Rufnummern“ einzeln eingetragen werden.
Beispiel:
+49 5306 334455
+49 5306 334456
+49 5306 334457



Die Namensauflösung sollte für Telekom VoIP-Ämter bei den Nameservern erfolgen, die dem Router / der Firewall
bei Einwahl zugewiesen wurden; tragen Sie daher die IP des Routers / der Firewall als ersten und 0.0.0.0 als
zweiten DNS-Server ein und stellen sicher, dass die DNS-Anfragen an die externen DNS-Server weitergeleitet werden,
der Router / die Firewall also als DNS-Proxy bzw DNS-Forwarder arbeitet.

Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

Deutsche Glasfaser

Konfig VoIP-Anbieter:

Doman: dg.voip.dg-w.de
Registrar: dg.voip.dg-w.de
Registrierung: an
Proxy: automatisch

"SIP-Registrierung gemäß RFC 6140" muss deaktiviert sein, da sonst die Registrierung auf "SIP 420 Bad Extension" läuft. Nach dem Deaktivieren war die Regstrierung sofort da.



Konfig Account:

Benutzername = Rufnummer mit Vorwahl.
Passwort = Passwort aus dem Anschreiben.
Authentifizierungs ID = SIP-Username aus dem Anschreiben.

Für jede Rufnummer wird ein eigener Account benötigt.



Eintrag MSN:

ohne Vorwahl (COMpact 3000 mit Vorwahl).



Einstellung für Wahl einer Rufnummer ohne Vorwahl:

Format der angerufenen Rufnummer: wie gewählt senden

Format der eigenen Rufnummer: Ohne Landesvorwahl (z.B. 05306...)

Aufgrund immer höherer Anforderungen an die IT-Sicherheit und neuer Vorgaben der Netzbetreiber kann Auerswald nicht gewährleisten, dass alle Telefone anderer Hersteller mit vollem Funktionsumfang in Betrieb genommen und dauerhaft genutzt werden können. Insbesondere bei älteren Fremdtelefonen, welche vom jeweiligen Hersteller keine Firmwareaktualisierungen mehr erhalten, können Funktionen nur eingeschränkt oder gar nicht unterstützt werden.

TNG_Business



Landesvorwahl0049
Ortsvorwahlz.B. 05306
LandD
AmtszugangszifferBeliebig (z.B. 99)
BenutzernameRufnummer mit Vorwahl ohne 0
PasswortPasswort zu der Rufnummer
Authentifizierungs-IDbleibt leer
MSNRufnummer (z.B. 92000)
Displayname bzw. NameWird nicht benötigt. Optional.
ZusatzinformationenFür jede Rufnummer (Variante Mehrgeräteanschluß) wird ein separater Account benötigt.

Das vorhandene Template de TNG Business IPv4 V203 ist für Geschäftskunden.
Dort stehen Domain, Registrar, Outbound-Proxy / Session Border Controller auf: sip-gk.tng.de

Bei TNG gibt es eine Anschuß-Variante für Privatkunden, dann muß im Template zu Domain, Registrar, Outbound-Proxy / Session Border Controller der Eintrag auf sip-pk.tng.de geändert werden.



Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

Dieses Template ermöglicht die Verknüpfung eines COMuniq ONE Users mit einer Auerswald TK-Anlage.

Dazu wird in myTelephony für den User ein „SIP generic device“ mit den frei definierbaren Zugangsdaten eingerichtet.



Die generierten Zugangsdaten und die Rufnummer des Users werden als Account in der TK-Anlage eingerichtet:

Benutzername = Kanalname aus Operator

Passwort = Kennwort des Kanals

Rufnummer = interne Rufnummer des zugewiesenen Benutzers



Diese neue „Leitung“ kann folgendermaßen genutzt werden. Hier ein paar Beispiele:

COMuniq ONE als Master/ COMpact als Mediagateway:

Alte Endgeräte (Analog/ISDN) können als zusätzliches Telefon dem User zugeordnet werden.

Eine Türstation könnte über einen Light-User an der Cloud-PBX angemeldet werden.



COMpact als Master / COMuniq ONE als Cloud-Dienst

Wenn der User Agent in einer ACD ist.

Die eingehenden Anrufe werden an die ACD von COMuniq ONE übergeben und anschließend von dem Agenten an einem Telefon der COMpact-Anlage entgegengenommen.

Durch die Kombination der beiden Systeme ergeben sich zahlreiche neue Konfigurationsmöglichkeiten.
Da hier zwei Telefonanlagen hintereinandergeschaltet sind, können nicht alle Funktionen gewährleistet werden.
Die Übergabe des BLF Status z.B. könnte je nach Konstellation nicht funktionieren.



Ecotel



Landesvorwahl0049
Ortsvorwahlz.B. 05306
LandD
AmtszugangszifferBeliebig (z.B. 99)
BenutzernameSIP-Benutzername
PasswortSIP-Passwort (Entspricht dem Passwort für das SIP-Login)
Authentifizierungs-IDwird nicht benötigt
Clip No ScreeningNicht unterstützt.
Zusatzinformationen

Der Benutzername setzt sich zusammen aus der Vertragsnummer und »BSS« vorangestellt.
Beispiel:
Vertragsnummer: 123456
Benutzername: BSS123456

Die Domain und Registar (Realm) kann der E-Mail mit Ihren Zugangsdaten entnommen werden und ist wie folgt aufgebaut: nbss-xxxxxx.sip-ecotel.de (Beispiel; »xxxxxx« Vertragsnummer, kundenindividuelle Angabe im Anschreiben mit Ihren ecotel Zugangs- daten)

Der Eintrag des Proxys muss vorgenommen werden.
»trunkf.sip-ecotel.de« oder »trunkd.sip-ecotel.de«
Die Information, welcher Proxy eingetragen werden muss, erhalten Sie dem Anschreiben mit den ecotel Zugangsdaten.





Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

Handlungsempfehlung für möglicherweise von Hackerattacken betroffene Anlagen:

  1. Alle Portweiterleitungen auf das ITK-System deaktivieren!
  2. Log-File kontrollieren und prüfen, ob die Logins nachvollziehbar sind
  3. Ändern des Benutzernamen, Pin und Admin-Passwortes
  4. Kontrollieren, ob es neu angelegte Sub-Admins, User, Teilnehmer oder Gruppen gibt und Passwörter ändern
  5. Bei öffentlichen VoIP-Providern die Passwörter ändern
  6. Rufumleitungen kontrollieren



Bei allen Profilen und Eigenschaften (Usern, Teilnehmern, Gruppen usw.) folgende Punkte prüfen:

  1. Überprüfung der Amtberechtigungen
  2. Kontrolle Parallelruf
  3. Ziele der Rufumleitungen nachschauen
  4. Aktivierung der Voicemailboxen und Zugriff über Fernsteuerung prüfen und die PINs ändern
  5. Kontrolle der Vertreterfunktionen der Voicemailboxen und die eingetragenen Ziele prüfen
  6. Option Follow-Me überprüfen



Weitere Konfigurationen prüfen:

  1. Kontrollieren, ob der Fernzugang per Telefon (Funktionen aus der Ferne per Telefon schalten) aktiv ist. PINs ändern oder, wenn ungenutzt, abschalten
  2. Konfiguration automatische Zentrale kontrollieren; Aktivierung und eingetragene Ziele prüfen
  3. Kontrolle der FMC/Call Through-Funktionen, Nutzer und Amtberechtigungen
  4. Einträge in der IP-Freigabeliste prüfen



Bei Verwendung von Auerswald IP-Systemtelefonen mit integriertem Anrufbeantworter:

  1. Kontrolle der Zugangsdaten; Änderung des Passwortes
  2. Prüfung der Ziele bei Rufumleitungen
  3. Aktivierung der Voicemailboxen und Zugriff über Fernsteuerung prüfen und die PINs ändern

htp Business FleX SIP-Trunk smart



Landesvorwahl0049
Ortsvorwahlz. B. 05306
LandD
AmtszugangszifferBeliebig (z.B. 99)
BenutzernameSIP-Login
PasswortSIP-Passwort
Authentifizierungs-IDnicht benötigt
MSN-
Displaynamenicht erforderlich
Clip No Screening-
Zusatzinformationen





Um SIPS zu nutzen:

  • im Anbieterprofil den Haken bei 'SIPS' setzen

Um SRTP zu nutzen (nur in Verbindung mit SIPS):

  • im Anbieterprofil beim Auswahlmenü SRTP 'vorgeschrieben' auswählen





Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

htp Business FleX SIP-Trunk



Landesvorwahl0049
Ortsvorwahlz. B. 05306
LandD
AmtszugangszifferBeliebig (z.B. 99)
BenutzernameKopfnummer z. B. +498945200
PasswortZur VoIP-Rufnummer gehörendes Passwort.
Authentifizierungs-IDnicht benötigt
MSN-
Displaynamenicht erforderlich
Clip No ScreeningWird unterstützt
Zusatzinformationen

HTP liefert ein fertig konfiguriertes Gateway von Audiocodes.
Im Template muss für

  •     DOMAIN
  •     REGISTRARURL
  •     OUTBOUNDPROXYURL

die lokale IP-Adresse des Gateways eingetragen werden



Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

Nach Export der Datei gespr_dat.gz diese entpacken (z.B. mit dem kostenlosen Programm 7-Zip)
Die Datei über den Button Daten>Externe Daten abrufen>Aus Text auswählen
Im Textkonvertierungs-Assistenten die Trennzeichen wie folgt setzen:
Im Schritt 3 jede Spalte mit dem Datenformat „Text“ versehen.
Die Gesprächsdatenliste steht jetzt zur Verfügung:
Nach Export der Datei gespr_dat.gz diese entpacken (z.B. mit dem kostenlosen Programm 7-Zip)
(Missing image for answer with ID 46134)
Die nun vorhandene Datei gespr_dat.csv kann jetzt mit OpenOffice geöffnet werden.
(Missing image for answer with ID 46136)
(Missing image for answer with ID 46137)
Die Trennoptionen und Felder folgendermaßen Anpassen:
(Missing image for answer with ID 46139)
Die Gesprächsdatenliste steht jetzt zur Verfügung:
(Missing image for answer with ID 46141)

Dus.Net



Landesvorwahl0049
Ortsvorwahlz.B. 05306
LandD
AmtszugangszifferBeliebig (z.B. 99)
Benutzername0003872xxxxx
PasswortZur Benutzerkennung gehörendes Passwort.
Authentifizierungs-ID

Nicht benötigt.

MSN

Rufnummer (z.B. 92000)

Bei COMpact 3000 ggf. mit Ortsvorwahl (z.B. 0530692000).

Displayname

I.d.R. nicht benötigt

Bei COMpact 3000 ggf. Ortsvorwahl + Rufnummer.

Clip No ScreeningNicht unterstützt.
Zusatzinformationen





Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

Freenet



Landesvorwahl0049
Ortsvorwahlz.B. 05306
LandD
AmtszugangszifferBeliebig (z.B. 99)
BenutzernameLogin-Name für Freenet DSL
PasswortZur Login-Namen gehörendes Passwort.
Authentifizierungs-ID

Nicht benötigt.

MSN

Rufnummer (z.B. 92000)

Bei COMpact 3000 ggf. mit Ortsvorwahl (z.B. 0530692000).

Displayname

I.d.R. nicht benötigt

Bei COMpact 3000 ggf. Ortsvorwahl + Rufnummer.

Clip No ScreeningNicht unterstützt.
Zusatzinformationen





Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

QSC



Landesvorwahl0049
Ortsvorwahlz.B. 05306
LandD
AmtszugangszifferBeliebig (z.B. 99)
BenutzernameBenutzername von QSC / Plusnet
PasswortZum Benutzernamen gehörendes Passwort
Authentifizierungs-ID

Nicht benötigt.

MSN

Rufnummer (z.B. 92000)

Bei COMpact 3000 ggf. mit Ortsvorwahl (z.B. 0530692000).

Displayname

I.d.R. nicht benötigt

Bei COMpact 3000 ggf. Ortsvorwahl + Rufnummer.

Clip No Screeningmit COMpact 4000, COMpact 5000(R)/5200(R)/5500R und COMmander 6000/R/RX
Zusatzinformationen





Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

SIPCall



Landesvorwahl0049
Ortsvorwahlz.B. 05306
LandD
AmtszugangszifferBeliebig (z.B. 99)
BenutzernameVoIP Rufnummer (49xxxxxx)
PasswortZur VoIP-Rufnummern gehörendes Passwort
Authentifizierungs-ID

Nicht benötigt.

MSN

Rufnummer (z.B. 92000)

Bei COMpact 3000 ggf. mit Ortsvorwahl (z.B. 0530692000).

Displayname

I.d.R. nicht benötigt

Bei COMpact 3000 ggf. Ortsvorwahl + Rufnummer.

Clip No ScreeningNicht unterstützt.
Zusatzinformationen





Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

Toplink




Landesvorwahl0049
Ortsvorwahlz.B. 05306
LandD
AmtszugangszifferBeliebig (z.B. 99)
BenutzernameBenutzername
PasswortZum Benutzernamen gehörendes Passwort
Authentifizierungs-ID

Nicht benötigt.

MSN

Rufnummer (z.B. 92000)

Bei COMpact 3000 ggf. mit Ortsvorwahl (z.B. 0530692000).

Displayname

I.d.R. nicht benötigt

Bei COMpact 3000 ggf. Ortsvorwahl + Rufnummer.

Clip No ScreeningNicht unterstützt.
Zusatzinformationen





Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

Skype Connect



Landesvorwahl0049
Ortsvorwahlz.B. 05306
LandD
AmtszugangszifferBeliebig (z.B. 99)
BenutzernameSIP-Nutzer
PasswortZum SIP-Nutzer gehörendes Passwort
Authentifizierungs-ID

Nicht benötigt.

MSN

Rufnummer (z.B. 92000)

Bei COMpact 3000 ggf. mit Ortsvorwahl (z.B. 0530692000).

Displayname

I.d.R. nicht benötigt

Bei COMpact 3000 ggf. Ortsvorwahl + Rufnummer.

Clip No ScreeningNicht unterstützt.
Zusatzinformationen





Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

easybell



Landesvorwahl0049
Ortsvorwahlz.B. 05306
LandD
AmtszugangszifferBeliebig (z.B. 99)
BenutzernameBenutzername
PasswortSIP-Passwort
Authentifizierungs-IDgleich Benutzername
MSN

Kopfnummer ohne führende 00

Displayname

Rufnummer ohne führende 00

Clip No ScreeningRufnummernanzeige
ZusatzinformationenEinstellung Clip No Screening: 1. "Geräteabhängig" auswählen, 2. "from Display" auswählen.





Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

Peoplefone



Landesvorwahl0049
Ortsvorwahlz.B. 05306
LandD
AmtszugangszifferBeliebig (z.B. 99)
BenutzernameSIP Benutzername
PasswortSIP-Passwort
Authentifizierungs-IDSIP Benutzername
MSNAngezeigte Telefonnummer
DisplaynameAngezeigte Rufnummer - erforderlich
Clip No ScreeningWird unterstützt
Zusatzinformationensip.peoplefone.de oder sip.peoplefone.ch oder sip.peoplefone.at





Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

enviaTel



Landesvorwahl0049
Ortsvorwahlz.B. 05306
LandD
AmtszugangszifferBeliebig (z.B. 99)
BenutzernameBenutzername
PasswortPasswort
Authentifizierungs-IDnicht erforderlich
MSNMSN
Displaynamefrei zu vergeben
Clip No Screeningnicht bekannt
Zusatzinformationen





Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

sipload



Landesvorwahl0049
Ortsvorwahlz.B. 05306
LandD
AmtszugangszifferBeliebig (z.B. 99)
Benutzernamesip123456 bzw. iax123456
Hinweis: Je nach genutztem Protokoll; wobei "123456" eine jeweils benutzerindividuell vergebene Zahlenkombination darstellt.
PasswortProdukt-Passwort oder Produkt-Logincode
Authentifizierungs-IDnicht erforderlich
MSNMSN>
Hinweis: Die Angabe der eigenen Rufnummer ist für die Anmeldung nicht erforderlich.
Displaynamenicht erforderlich
Clip No ScreeningWird unterstützt
ZusatzinformationenRegistrar oder Proxy: sip.sipload.com (188.246.0.82) Port 5060 oder iax.sipload.com (188.246.0.82) Port 5060; STUN-Server: stun1.sipload.com (188.246.0.93) Port 3478 und stun2.sipload.com (188.246.0.94) Port 3479





Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

COSMOTE



Landesvorwahl0030
Ortsvorwahlfreilassen
LandGr
AmtszugangszifferBeliebig (z.B. 99)
BenutzernameRufnummer (z.B. +302311171234)
PasswortZur VoIP-Rufnummer gehörendes Passwort.
Authentifizierungs-IDUsername@ims.otenet.gr
MSNRufnummer (z.B. 2311171234)
Displaynamenicht erforderlich
Clip No ScreeningWird nicht unterstützt
Zusatzinformationenin der Einstellung "Ortsvorwahl" das Feld freilassen





Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

M-net



Landesvorwahl0049
Ortsvorwahlfreilassen
LandD
AmtszugangszifferBeliebig (z.B. 99)
BenutzernameRufnummer z. B.
+4989452000
PasswortZur VoIP-Rufnummer gehörendes Passwort.
Authentifizierungs-IDnicht benötigt
MSN-
Displaynamenicht erforderlich
Clip No ScreeningWird unterstützt
ZusatzinformationenRegistrierung alle 1800 sec, DTMF mit RFC 2833, Fax über G.711 TLS mit SIPS-URI ab Q1/2017





Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

Telekom Sip-Trunk



Landesvorwahl0049
Ortsvorwahlz.B. 05306
LandD
AmtszugangszifferBeliebig (z.B. 99)
BenutzernameRegistrierungsrufnummer (z. B. +49530692000)
PasswortTelefonie-Passwort
Authentifizierungs-IDTelefonie-Benutzername (Zugangsnummer, ehem. T-Online Nummer)
AnlagenrufnummerDurchwahlnummer (ohne Vorwahl und DDI)
Durchwahl (DDI)DDI (z. B. 0-99)
Displayname bzw. NameWird nicht benötigt. Optional.
Clip No ScreeningWird unterstützt.
ZusatzinformationenBei Verwendung von Telekom-VoIP-Anschlüssen mit Verschlüsselung, müssen Sie darauf achten, dass sowohl „SIP Secure“ (SIPS) als auch „Secure RTP“ (SRTP) in den Einstellungen einzuschalten.



Die Namensauflösung sollte für Telekom VoIP-Ämter bei den Nameservern erfolgen, die dem Router / der Firewall
bei Einwahl zugewiesen wurden; tragen Sie daher die IP des Routers / der Firewall als ersten und 0.0.0.0 als
zweiten DNS-Server ein und stellen sicher, dass die DNS-Anfragen an die externen DNS-Server weitergeleitet werden,
der Router / die Firewall also als DNS-Proxy bzw DNS-Forwarder arbeitet.

Vodafone



Landesvorwahl0049
Ortsvorwahlz.B. 05306
LandD
AmtszugangszifferBeliebig (z.B. 99)
BenutzernameLandesvorwahl + Ortsvorwahl + VoIP-Rufnummer (Z. B. +49530692000)
PasswortZur VoIP-Rufnummer gehörendes SIP - Passwort.
Authentifizierungs-ID

SIP-Benutzername

MSN

Rufnummer (z.B. 92000)

Bei COMpact 3000 ggf. mit Ortsvorwahl (z.B. 0530692000).

Displayname

I.d.R. nicht benötigt

Bei COMpact 3000 ggf. Ortsvorwahl + Rufnummer.

Clip No ScreeningNicht unterstützt.
Zusatzinformationen

Hinweis:
Für jede Rufnummer muss ein separater Account angelegt werden.





Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

NETHINKS



Landesvorwahl0049
Ortsvorwahlz.B. 05306
LandD
AmtszugangszifferBeliebig (z.B. 99)
Benutzernamevoip<KUNDENNR><TRUNKNR>
PasswortGeneriertes Passwort von NETHINKS
Authentifizierungs-ID

Nicht benötigt.

MSN

Rufnummer (z.B. 92000)

Displayname

I.d.R. nicht benötigt

Clip No ScreeningJa
ZusatzinformationenIP-Adressbindung ist Vorraussetzung





Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

BlueSIP



Landesvorwahl0049
Ortsvorwahlz.B. 05306
LandD
AmtszugangszifferBeliebig (z.B. 99)
BenutzernameBenutzerkennung
PasswortZur Benutzerkennung gehörendes Passwort.
Authentifizierungs-ID

Nicht benötigt.

MSN

Rufnummer (z.B. 92000)

Bei COMpact 3000 ggf. mit Ortsvorwahl (z.B. 0530692000).

Displayname

I.d.R. nicht benötigt

Bei COMpact 3000 ggf. Ortsvorwahl + Rufnummer.

Clip No ScreeningNicht unterstützt.
Zusatzinformationen





Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

O2



Landesvorwahl0049
Ortsvorwahlz.B. 05306
LandD
AmtszugangszifferBeliebig (z.B. 99)
BenutzernameVoIP Rufnummer
PasswortVoIP Rufnummer
Authentifizierungs-ID

Nicht benötigt.

MSN

Rufnummer (z.B. 92000)

Bei COMpact 3000 ggf. mit Ortsvorwahl (z.B. 0530692000).

Displayname

I.d.R. nicht benötigt

Bei COMpact 3000 ggf. Ortsvorwahl + Rufnummer.

Clip No ScreeningNicht unterstützt.
Zusatzinformationen
  • COMpact 3000: Das Anbieter-Profil „O2.ft“ unter folgender Adresse herunterladen: O2.ft

    Unter „Einrichtung -> Voice over IP -> Anbieter“ über „Durchsuchen“ das Profil auswählen und in die Anlage importieren.

  • Soweit bekannt, ist es nur bei Anschlüssen bis zum 17.01.2012 möglich, an die VoIP-Zugangsdaten zu gelangen (bzw. ein Fremdgerät zu registrieren).





Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

Hinweis: Hinweis: Die Einstellungen gelten für alle Auerswald-TK-Anlagen, die interne IP-Telefonie anbieten. Hierzu muss in der TK-Anlage eine Nebenstelle als Standard VoIP Telefon eingerichtet sein. Für diesen Teilnehmer muss eine Benutzer-PIN/Passwort (ist ein Benutzer-Passwort vorhanden, wird nur dieses verwendet) vergeben werden.

Das Telefon ist im Grundzustand auf DHCP eingestellt und sollte beim Anschluss an Ihr lokales Netzwerk eine IP-Adresse von Ihrem Router zugeteilt bekommen (DHCP muss im Router eingeschaltet sein). Diese Adresse können Sie in Ihrem Router nachsehen.

Unter Settings | SIP müssen die folgenden Einstellungen vorgenommen werden.

(Missing image for answer with ID 45831)

Account 1

Enable Account: Aktivieren Sie diesen Zugang mit der Option "Yes".

Account name: Vergeben Sie einen Namen für Ihre Einstellungen (z.B.: 578 Konftel 300 IP).

User: Hier tragen Sie die internen Rufnummer des Teilnehmers ein (z.B.: 578).

Registrar: Hier muss die IP-Adresse der TK-Anlage eingetragen werden (z.B.: 192.168.0.240).

Proxy: Kann frei bleiben.

Realm: Tragen Sie hier ein Sternchen * ein, um die Einstellungen vom Registrar zu verwenden.

Authentication name: Hier tragen Sie die internen Rufnummer des Teilnehmers ein (z.B.: 578).

Passwort: Benutzer-PIN/Passwort (ist ein Benutzer-Passwort vorhanden, wird nur dieses verwendet) des Teilnehmers.

STUN: Der STUN-Server ist bei internem VoIP nicht notwendig.

Protokoll: Hier sollten Sie UDP verwenden.

Alle anderen Optionen sollten auf dem vorgegebenen Werten bleiben.

Hinweis: Die Einstellungen gelten für alle Auerswald-TK-Anlagen, die interne IP-Telefonie anbieten. Hierzu muss in der TK-Anlage eine Nebenstelle als Standard VoIP Telefon eingerichtet sein. Für diesen Teilnehmer muss eine Benutzer-PIN/Passwort (ist ein Benutzer-Passwort vorhanden, wird nur dieses verwendet) vergeben werden.



Das Telefon ist im Grundzustand auf DHCP eingestellt und sollte beim Anschluss an Ihr lokales Netzwerk eine IP-Adresse von Ihrem Router zugeteilt bekommen (DHCP muss im Router eingeschaltet sein). Diese Adresse können Sie in Ihrem Router nachsehen.



Unter Einrichtung | Identität 1 müssen die folgenden Einstellungen vorgenommen werden:

(Missing image for answer with ID 45810)

Konfiguration Identität 1 / Login

Identität aktiv: Hier wählen Sie die Option "An".

Angezeigter Name: Vergeben Sie einen Namen für Ihre Einstellungen (z.B.: 578 snom 870).

Nutzer Kennung: Hier tragen Sie die internen Rufnummer des Teilnehmers ein (z.B.: 578).

Passwort: Benutzer-PIN/Passwort (ist ein Benutzer-Passwort vorhanden, wird nur dieses verwendet) des Teilnehmers.

Registrar: Hier muss die IP-Adresse der TK-Anlage eingetragen werden (z.B.: 192.168.0.240).

Proxy Server: Hier ist kein Eintrag erforderlich.

(Missing image for answer with ID 45812)

Konfiguration Identität 1 / SIP

Unterstützung für kaputte Registrar: hier wählen Sie die Option "An".

(Missing image for answer with ID 45814)

Konfiguration Identität 1 / RTP

Codec 1: Hier muss G.711u ausgewählt werden.

Codec 2: Hier muss G.711a ausgewählt werden.

RTP Verschlüsselung: SIPS/SRTP ist in der TK-Anlage individuell für jeden VoIP-Teilnehmer verfügbar.
Die Verschlüsselung wird unter Administration > SIPS/SRTP intern (VoIP) zentral ein- oder ausgeschaltet.
Diese Einstellung wird durchgesetzt. Teilnehmer mit begrenzter Verschlüsselung sind dann nicht erreichbar.
Daher ist dann ein Eingriff in die Konfiguration der TK-Anlage notwendig.
Unter > Teilnehmer (TN) > Eigenschaften > VoIP-Einstellungen werden die Ausnahmen der Verschlüsselung konfiguriert.

Hinweis: Die Einstellungen gelten für alle Auerswald-TK-Anlagen, die interne IP-Telefonie anbieten. Hierzu muss in der TK-Anlage eine Nebenstelle als Standard VoIP Telefon eingerichtet sein. Für diesen Teilnehmer muss eine Benutzer-PIN/Passwort (ist ein Benutzer-Passwort vorhanden, wird nur dieses verwendet) vergeben werden.



Das Telefon ist im Grundzustand auf DHCP eingestellt und sollte beim Anschluss an Ihr lokales Netzwerk eine IP-Adresse von Ihrem Router zugeteilt bekommen (DHCP muss im Router eingeschaltet sein). Diese Adresse können Sie in Ihrem Router nachsehen.



Unter Setup | Identity 1 müssen die folgenden Einstellungen vorgenommen werden.

(Missing image for answer with ID 45801)

Configuration Identity 1

Display Name: Vergeben Sie einen Namen für Ihre Einstellungen (z.B.: 51 SNOM M3).

Account: Hier tragen Sie die internen Rufnummer des Teilnehmers ein (z.B.: 51).

Passwort: Benutzer-PIN/Passwort (ist ein Benutzer-Passwort vorhanden, wird nur dieses verwendet) des Teilnehmers.

Account Name: Hier tragen Sie die internen Rufnummer des Teilnehmers ein (z.B.: 51).

Registrar: Hier muss die IP-Adresse der Tk-Anlage eingetragen werden (z.B.: 192.168.0.240).

Outbound Proxy: Kann frei bleiben.

Account Name: Hier tragen Sie die internen Rufnummer des Teilnehmers ein (z.B.: 51).

DTMF Signalling: Hier sollten Sie Option Inband verwenden.

Codec Priority: Hier muss PCMU als erster und PCMA als zweiter Codec ausgewählt werden.

Alle anderen Optionen sollten auf dem vorgegebenen Werten bleiben.

Hinweis: Die Einstellungen gelten für alle Auerswald-Tk-Anlagen, die interne IP-Telefonie anbieten. Zunächst muss in der TK-Anlage eine Nebenstelle als Standard VoIP Telefon eingerichtet sein. Zu dieser Nummer muss eine Benutzer-PIN/Passwort (ist ein Benutzer-Passwort vorhanden, wird nur dieses verwendet) in der TK-Anlage vergeben werden.



Das Telefon ist im Grundzustand auf DHCP eingestellt und sollte beim Anschluss an Ihr lokales Netzwerk eine IP-Adresse von Ihrem Router zugeteilt bekommen (DHCP muss im Router eingeschaltet sein). Diese Adresse können Sie in Ihrem Router nachsehen.



Rufen Sie bitte zunächst die Weboberfläche des Telefones unter Angabe der IP-Adresse mit Ihrem Internet-Browser auf.
Nach dem Anmelden am Gerät rufen Sie Advanced Settings/Global SIP auf.

(Missing image for answer with ID 45792)
Tragen Sie hier den Screen Name (z.B. Auerswald o.ä.) ein. Weiterhin tragen Sie unter Phone Number sowie Caller ID die interne Nebenstellenrufnummer der TK-Anlage ein (hier 60). Als Password ist die Benutzer-PIN/Passwort (ist ein Benutzer-Passwort vorhanden, wird nur dieses verwendet) für diesen Teilnehmer aus der TK-Anlage einzutragen.

Weiterhin muss bei Proxy Server", "Outbound Proxy Server" und "Registrar Server die IP-Adresse der TK-Anlage eingetragen werden. Der Proxy bzw. Registrar Port ist jeweils die 5060.

Speichern Sie nun die Einstellungen ab. Sie werden dann zum Neustart des Telefones aufgefordert.

Diesen können Sie unter Operation/Reset durchführen. Nach dem Neustart registriert sich das Telefon an der TK-Anlage und ist betriebsbereit.

Telefon Firmware 2.3.1.26

Hinweis: Die Einstellungen gelten für alle Auerswald-TK-Anlagen, die interne IP-Telefonie anbieten. Hierzu muss in der TK-Anlage eine Nebenstelle als Standard VoIP Telefon eingerichtet sein. Für diesen Teilnehmer muss eine Benutzer-PIN/Passwort (ist ein Benutzer-Passwort vorhanden, wird nur dieses verwendet) vergeben werden.



Das Telefon ist im Grundzustand auf DHCP eingestellt und sollte beim Anschluss an Ihr lokales Netzwerk eine IP-Adresse von Ihrem Router zugeteilt bekommen (DHCP muss im Router eingeschaltet sein). Diese Adresse können Sie in Ihrem Router nachsehen.


Unter Advance Settings müssen die folgenden Einstellungen vorgenommen werden.

(Missing image for answer with ID 45777)

Unter Basic SIP Autthentification und Network Settings müssen folgende Einstellungen vorgenommen werden:

Screen Name: Vergeben Sie einen Namen für Ihre Einstellungen (z. B. : 578 AASTRA 6739i).

Phone Number: Hier tragen Sie die internen Rufnummer des Teilnehmers ein (z. B. : 578).

Authentication Name: Hier tragen Sie die internen Rufnummer des Teilnehmers ein (z. B. : 578).

Password: Benutzer-PIN/Passwort (ist ein Benutzer-Passwort vorhanden, wird nur dieses verwendet) des Teilnehmers.

Proxy Server: Hier muss die IP-Adresse der TK-Anlage eingetragen werden (z. B. : 192.168.0.240).

Registrar Server: Hier muss die IP-Adresse der TK-Anlage eingetragen werden (z. B. : 192.168.0.240).

(Missing image for answer with ID 45779)

RTP Settings

RTP Encryption:Hier muss die Option SRTP Disabled gewählt werden.

Codec Preference List

Codec Priority: Hier muss G.711u (8K) als erster und G.711a (8K) als zweiter Codec ausgewählt werden.

Alle anderen Optionen sollten auf dem vorgegebenen Werten bleiben.

Hinweis: Die Einstellungen gelten für alle Auerswald-TK-Anlagen, die interne IP-Telefonie anbieten. Hierzu muss in der TK-Anlage eine Nebenstelle als Standard VoIP Telefon eingerichtet sein. Für diesen Teilnehmer muss ein Benutzer-Passwort vergeben werden.

Das Telefon ist im Grundzustand auf DHCP eingestellt und sollte beim Anschluss an Ihr lokales Netzwerk eine IP-Adresse von Ihrem Router zugeteilt bekommen (DHCP muss im Router eingeschaltet sein). Diese Adresse können Sie in Ihrem Router nachsehen.

Rufen Sie bitte zunächst die Weboberfläche des Telefones unter Angabe der IP-Adresse mit Ihrem Internet-Browser auf.

Nach dem Anmelden am Gerät klicken Sie auf den Punkt SIP-Einstellungen.

(Missing image for answer with ID 46176)

Tragen Sie bei Serveradresse die IP-Adresse der TK-Anlage ein. Der Serverport ist 5060.

Bei Kontoname und Rufnummer tragen Sie die interne Nebenstellenummer des Telefones aus der TK-Anlage ein. Bei Passwort muss das Benutzer-Passwort, das Sie in der TK-Anlage für diesen Teilnehmer eingerichtet haben, eingetragen werden. Klicken Sie dann auf Übernehmen.

Die Einstellungen gelten für alle Auerswald-TK-Anlagen, die interne IP-Telefonie anbieten.


  1. Im Punkt SIP Account Settings& kann mit dem Button Add... ein neuer SIP-Account angelegt werden. Alle weiteren Einstellungen entsprechen dem Auslieferzustand von X-Lite.
  2. Display Name:
    Hier wird eine Bezeichnung für den Account vergeben (keine Pflicht).

    User name:
    Als User name muss die Rufnummer des internen Teilnehmers (z. B. 62) eingetragen werden.

    Password:
    Das Passwort entspricht dem Benutzer-Passwort des jeweiligen internen Teilnehmers (in der Anlage unter COMset | Administration | Benutzer-PINs).

    Domain:
    Hier muss die IP-Adresse der Telefonanlage (z. B. 192.168.0.240) eingetragen werden.



    Domain Proxy:
    Die Option Register with domain and receive incoming calls muss aktiviert sein. Bei Send outbound via: muss die Option domain aktiviert sein. Mit diesen beiden Einstellungen wird die IP-Adresse bzw. URL, die unter Domain eingetragen wurde, für den Registrar (Registrierung) und den Proxy verwendet.

(Missing image for answer with ID 45999)
  1. STUN-Einstellungen



    Der STUN-Server ist bei internem VoIP nicht notwendig.



Hinweis: Bei den von uns zur Verfügung gestellten Einstellungen handelt es sich um eine unverbindliche Information.

(Missing image for answer with ID 46001)

Der SFTP-Server in der ITK-Anlage (COMmander 6000/R/RX) stellt für externe Programme automatisiert Gesprächsdaten als Textdatei (*.txt) bereit.

Hierbei gibt es zwei verschiedene Verzeichnisse, die auf der ITK-Anlage vorgegeben sind:

1. Alle über die ITK-Anlage geführten und in der Gesprächsdatenerfassung aktivierten Gesprächsarten (gehend/kommend/ erfolgreich/vergeblich/etc.)

2. Durch die Auerswald-Hotelfunktion beim check-out durch ein Systemtelefon erstellte Hotelrechnungen

Eine einfache Überprüfung kann z. B. mit dem bisher kostenfreien Tool winscp (www.winscp.net) erfolgen. Softwareprogramme wie z. B. AlwinPro von der Firma Aurenz (www.aurenz.de) können diese Daten automatisiert in einstellbaren Rhythmen aus der ITK-Anlage herausladen und weiterverarbeiten.



Folgende Einstellungen müssen vorgenommen werden:

1. SFTP-Server in der ITK-Anlage aktivieren

(Missing image for answer with ID 46185)

Der SFTP-Server wird in der TK-Anlage mit dem setzen des Haken aktiviert.

Der Benutzername für die Anmeldung mit einem externen Programm an der ITK-Anlage ist fest vorgegeben und kann nicht geändert werden es lautet "netstorage".

Für das Passwort sind folgende Werte möglich:

- bis zu 32 Stellen

- Ziffern 0&9

- Zeichen: a-z, A-Z, ä,ö,ü, Ä,Ö,Ü

- Sonderzeichen: . , : - + = * ( ) @ /

Tipp: Ein farbiger Balken unter dem Eingabefeld Passwort zeigt den Grad der Sicherheit des Passworts an.

2. Einstellungen für das erzeugen der Textdateien in den entsprechenden Verzeichnissen.

(Missing image for answer with ID 46187)

Allgemeine Einstellungen:

Trennzeichen der Daten -> durch dieses Zeichen werden die Daten (z. B. Datum, Uhrzeit, Rufnumer, usw.) in einer Zeile (also für ein Gespräch) voneinander getrennt.

Kopfzeile ausgeben -> In jeder Datei wird eine Kopfzeile ausgegeben, somit weiß man welches Feld welche Daten enthält.

Gesprächsdatendatei:

Damit Dateien im Verzeichnis [192.168.0.240/calldata/*.txt] erzeugt werden, müssen Sie ein Intervall einstellen (Dateierstellung). Fallen für einen größeren Zeitraum keine Gespräche an, so werden auch keine Dateien erzeugt. Standardwert: deaktiviert (es werden also keine Dateien erzeugt).

Damit der Speicher nicht unnötig mit Gesprächsdaten belegt wird, können diese in einem einstellbaren Bereinigungsintervall automatisch gelöscht werden. Die Dateien müssen innerhalb dieser Zeit von der ITK-Anlage durch die PC-Software abgeholt (heruntergeladen) worden sein. Eine Überprüfung, ob dies der Fall war, findet nicht statt.

Automatisches Löschen bei einer Belegung: Wird durch die Gesprächsdaten mehr als der eingestellte Speicherplatzbedarf belegt, werden die jeweils ältesten Dateien gelöscht.

Hotelfunktion:

Erstellung einer Teilnehmerbezogenen Datei: Standardwert: deaktiviert

Damit der Speicher nicht unnötig mit Hotelrechnungen belegt wird, können diese in einem einstellbaren Bereinigungsintervall automatisch gelöscht werden. Sinnvoll ist die Option beim nächsten Check-in. Somit gibt es für jedes Hotelzimmer immer nur eine Datei zur gleichen Zeit. Diese wird beim ein-checken des nächsten Gastes gelöscht.

Tipp: In den erzeugten Dateien für die Gesprächsdaten/Hotelfunktion werden nur die Gespräche aufgeführt, die Sie auch über den Punkt "Gesprächsdatenerfassung" erfassen lassen.



Gesprächsdatenanzeige mit WINSCP (als Beispiel-Programm):

(Missing image for answer with ID 46189)
Anzeige der vorhandenen Verzeichnisse auf der COMmander 6000RX (rechts):
(Missing image for answer with ID 46191)
Beispieldatei für Gesprächsdaten im Verzeichnis [192.168.0.240/calldata/*.txt]
Der Dateiname setzt sich aus dem aktuellen Zeitstempel (Datum + Uhrzeit) der ITK-Anlage zusammen.
(Missing image for answer with ID 46193)

Hinweis: Die ausgegebenen Daten entsprechen denen der normalen Gesprächsdatenerfassung (COMlist).



Beispiel für Hoteldaten im Verzeichnis [192.168.0.240/checkoutdata/*.txt]. Der Dateiname setzt sich aus dem checkout-Datum, der intern automatisch vergebenen Hotelbelegnummer und der internen Rufnummer des Teilnehmers zusammen.

(Missing image for answer with ID 46195)
Inhalt der Datei, welche nach Durchführung eines check-outper Xtension-Taste am COMfortel-Systemtelefonerzeugt wird.
(Missing image for answer with ID 46197)

Der Dateiname setzt sich zusammen aus:

[YYYYMMDDHHHHHHNNNN]

Y=Jahr

M=Monat

D=Tag

H=Hotelbelegnummer

N=Nebenstellennummer

Jahr Monat+Tag+Belegnummer+Nebenstellennummer

IP-Grundeinstellungen für die VoIP-Telefonie

Nach erfolgreicher Einrichtung und Anpassung der Telefonanlage an das vorhandene Netzwerk (eine ausführliche Beschreibung erhalten Sie im Installationshandbuch) können Sie jetzt die erforderlichen IP-Einstellungen für VoIP-Telefonie vornehmen.

1. Gateway
2. DNS Server

(Missing image for answer with ID 45975)

Hinweis: Beachten Sie bitte, dass es sich in diesem Beispiel um die Standard IP-Adresse handelt.

Sind die IP-Adresse vom Gateway und DNS-Server Ihres Netzwerks nicht bekannt, können Sie die Netzwerkeinstellungen folgendermaßen überprüfen; Voraussetzung dafür ist, dass Ihr Rechner die IP-Adresse vom Router automatisch bezieht (DHCP aktiviert).

Geben Sie in der Windows-Eingabeaufforderung den Befehl ipconfig /all ein und bestätigen die Eingabe mit der Enter-Taste.

Sie sehen jetzt die IP-Einstellungen Ihres Rechners und des Netzwerks. Übernehmen Sie bitte die Einstellungen des (Standard-) Gateways und des DNS-Servers in die Server-Konfiguration der Anlage (siehe Abbildung Punkt 1 und 2). Speichern Sie danach die Eingabe mit dem Ausführen-Button.

Dieser FAQ beschreibt die einfache Erstinbetriebnahme von Auerswald VoIP-Systemtelefonen mittels der Zero-Touch-Konfiguration. Dabei werden die Anbieter und Account-Einstellungen im Telefon gesetzt (Basisprovisionierung).

Gültig für folgende Telefonanlagen (ab Version 6.6D):

  • COMpact 4000
  • COMpact 5000/5000R
  • COMmander 6000/6000R(X)

Gültig für folgende Telefone (ab Version 2.6B):

  • COMfortel 1400IP
  • COMfortel 2600IP
  • COMfortel 3600IP

Technische Voraussetzungen:

  • DHCP-Server im Netzwerk aktiv
  • Telefone im Netzwerk integriert z.B. am PoE Switch
  • Telefone befinden sich im Auslieferzustand
  • Telefone haben über den DHCP-Server Netzwerkeinstellungen erhalten.



Bildschirmansicht der Zero-Touch-Konfiguration am Apparat (Wird nur im Auslieferzustand angezeigt):

(Missing image for answer with ID 45945)
Vorgehensweise für das Provisioning:

1. VoIP-Teilnehmer in der TK-Anlage erstellen.
2. MAC-Adresse des Endgerätes dem erstellten Teilnehmer zuordnen:
(Missing image for answer with ID 45947)
3. Berechtigung für die in der Telefonanlage vorhandene "Standard.xml an den Teilnehmer vergeben:
(Missing image for answer with ID 45949)
4. Sind Provisioningsdatei und MAC-Adresse(n) zugeordnet beginnt der Provisionierungsprozess.



5. Über „Monitoring“ und Status interner Teilnehmer kann überprüft werden ob der Provisionierungsprozess erfolgreich durchgeführt wurde:
(Missing image for answer with ID 45951)

Hinweis:

Die Standardsprache der Telefone wird beim Provisioning gesetzt und ist Abhängig von der gewählten Sprache der TK-Anlage bei Erstinbetriebnahme. Die Sprache der Endgeräte welche beim Provisioning aktiviert wird kann in der TK-Anlage geändert werden:

(Missing image for answer with ID 45953)

Um die Anzeige des Voicemail- / Faxbox-Links in den Mails zu verhindern, muss unter Administration / E-Mail / Internationalisierung eine neue Sprachvorlage erzeugt werden.

Hierzu exportiert man zuerst die Vorlage der gewünschten Sprache und benennt diese XML-Datei um (deutsch.xml -> deutsch_ohne_link.xml). Diese Datei modifiziert man dann mit einem Texteditor; Notepad++ ist hier zu empfehlen, da die XML-Struktur der Datei erkannt wird und daher die Darstellung übersichtlicher ist.

Den Text "Zur Übersicht Ihrer gespeicherten Nachrichten" ersetzt man nun durch ein Leerzeichen. Wichtig: Es muss ein Leerzeichen vorhanden sein, ansonsten wird der Link nicht ausgeblendet!

(Missing image for answer with ID 45927)
Die so modifizierte Sprachvorlage wird in die Anlage importiert. Jetzt muss in allen Voicemail- / Faxboxen, bei denen der Link ausgeblendet werden soll, nur noch diese neue Sprachvorlage ausgewählt werden.
(Missing image for answer with ID 45929)
Jetzt enthalten die Mails keinen Link mehr.
(Missing image for answer with ID 45931)

Telekom (Magenta Zuhause und DeutschlandLAN IP)



Landesvorwahl0049
Ortsvorwahlz.B. 05306
LandD
AmtszugangszifferBeliebig (z.B. 99)
BenutzernameOrtsvorwahl + Rufnummer (z.B. 0530692000)
PasswortWird nicht benötigt. Da dies jedoch ein Pflichtfeld ist, z.B. ein * oder eine Ziffer eintragen.
Authentifizierungs-IDWird nicht benötigt. Bitte leer lassen..
MSNRufnummer (z.B. 92000)
Bei COMpact 3000 mit Ortsvorwahl (z.B. 0530692000).
Displayname bzw. NameWird nicht benötigt. Optional.
Bei COMpact 3000 leer lassen.
Clip No ScreeningNicht unterstützt.
Zusatzinformationen
  • Für jede Rufnummer muss ein separater Account angelegt werden.
  • Das unter "Online-Konfigurationen" verfügbare Anbieterprofil "de Telekom Magenta..." verwenden.
  • COMpact 3000: Das Anbieter-Profil „CSIP.ft“ unter folgender Adresse herunterladen: CSIP.ft Unter „Einrichtung -> Voice over IP -> Anbieter“ über „Durchsuchen“ das Profil auswählen und in die Anlage importieren.


Wird ein Mitbenutzer angelegt und diesem eine Rufnummer über das Telekom-Portal zugeordnet, ist die Registrierung nur noch mit Passwort = Email-Passwort und Authentifizierungs-ID = Email-Adresse möglich, der Benutzername bleibt weiterhin Ortsvorwahl+Rufnummer.


Wenn im Account als Passwort nur ein * verwendet werden soll, muss im Kundencenter der Telekom für die Rufnummer der Hauptbenutzer in der Nutzerverwaltung konfiguriert sein.

Die Namensauflösung sollte für Telekom VoIP-Ämter bei den Nameservern erfolgen, die dem Router / der Firewall
bei Einwahl zugewiesen wurden; tragen Sie daher die IP des Routers / der Firewall als ersten und 0.0.0.0 als
zweiten DNS-Server ein und stellen sicher, dass die DNS-Anfragen an die externen DNS-Server weitergeleitet werden,
der Router / die Firewall also als DNS-Proxy bzw DNS-Forwarder arbeitet.

Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

Sipgate



Landesvorwahl0049
Ortsvorwahlz.B. 05306
LandD
AmtszugangszifferBeliebig (z.B. 99)
BenutzernameSIP-ID
PasswortZur SIP-ID gehörendes SIP-Passwort.
Authentifizierungs-ID

Nicht benötigt.

MSN

Rufnummer (z.B. 92000)

Bei COMpact 3000 ggf. mit Ortsvorwahl (z.B. 0530692000).

Displayname

I.d.R. nicht benötigt

Bei COMpact 3000 ggf. Ortsvorwahl + Rufnummer.

Clip No ScreeningNicht unterstützt.
Zusatzinformationen


Die SIP-ID und das SIP-Passwort finden Sie in Ihrem SIP-Account unter den Einstellungen.

sip id passwort





Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

1&1



Landesvorwahl0049
Ortsvorwahlz.B. 05306
LandD
AmtszugangszifferBeliebig (z.B. 99)
BenutzernameVoIP-Rufnummer beginnend mit 49 (z.B. 49530692000)
PasswortZur VoIP-Rufnummer gehörendes Passwort (min. 8 Stellen).
Authentifizierungs-ID

Nicht benötigt.

MSN

Rufnummer (z.B. 92000)

Bei COMpact 3000 ggf. mit Ortsvorwahl (z.B. 0530692000).

Displayname

I.d.R. nicht benötigt

Bei COMpact 3000 ggf. Ortsvorwahl + Rufnummer.

Clip No ScreeningNicht unterstützt.
Zusatzinformationen

Beachten Sie dazu auch folgende FAQ.

Hinweis:
Für jede Rufnummer muss ein separater Account angelegt werden.





Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

KEVAG Telekom



Landesvorwahl0049
Ortsvorwahlz.B. 05306
LandD
AmtszugangszifferBeliebig (z.B. 99)
BenutzernameVollständige Rufnummer mit Vorwahl
PasswortGeneriertes Passwort von KEVAG
Authentifizierungs-ID

Nicht benötigt.

MSN

Rufnummer (z.B. 92000)

Displayname

I.d.R. nicht benötigt

Clip No ScreeningJa, Freischaltung der Funktion auf Anfrage über den Kundensupport
ZusatzinformationenIP-Adressenbindung





Hinweis:
Bei den von uns zur Verfügung gestellten Zugangsdaten handelt es sich um eine unverbindliche Information. Für Änderungen von Seiten des VoIP-Anbieters können wir keine Gewährleistung übernehmen. Erfragen Sie bitte die Änderungen direkt bei Ihrem Provider.

Hinweis: Die Einstellungen gelten für alle Auerswald-TK-Anlagen, die interne IP-Telefonie anbieten. Zunächst muss in der Anlage eine Nebenstelle als Standard VoIP Telefon eingerichtet sein. Zu dieser Nummer muß eine Benutzer-PIN/Passwort (ist ein Benutzer-Passwort vorhanden, wird nur dieses verwendet) in der TK-Anlage vergeben werden.

Das Telefon ist im Grundzustand auf DHCP eingestellt und sollte beim Anschluss an Ihr lokales Netzwerk eine IP-Adresse von Ihrem Router zugeteilt bekommen (DHCP muss im Router eingeschaltet sein). Diese Adresse können Sie in Ihrem Router nachsehen.

Rufen Sie bitte zunächst die Weboberfläche des Telefons mit Ihrem Internet-Browser auf.
Nach dem Anmelden am Gerät rufen Sie den Punkt Einstellungen/IP-Konfiguration auf.

(Missing image for answer with ID 45672)

Stellen Sie den IP-Adresstyp entweder auf automatisch beziehen (DHCP muss im Router eingeschaltet sein) oder auf Statisch, wenn Sie die Konfiguration manuell vornehmen möchten.

Bei manueller Einstellung vergeben Sie hier die IP-Adresse des Telefons und die entsprechende Subnetzmaske. Als Standard- Gateway und DNS Server wird die IP-Adresse Ihres Routers eingetragen.

Wechseln Sie dann zu Telefonie/Verbindungen. Wählen Sie dann unter VOIP-Verbindungen

einen Provider aus und klicken auf aktiv und dann auf bearbeiten.

(Missing image for answer with ID 45674)
Tragen Sie unter Verbindungsname oder Rufnummer die Nebenstellennummer des VoIP Telefons ein die Sie in der TK-Anlage für dieses Gerät eingerichtet haben (hier 740).
Unter Anmelde-Namen und Benutzer-Name ist die Nebenstellennummer ebenfalls einzutragen. Das Anmelde-Passwort ist das Benutzer-Passwort, das Sie in der TK-Anlage für den Teilnehmer vergeben haben.
(Missing image for answer with ID 45676)
Klicken Sie auf Sichern.
Klicken Sie dann auf Weitere Einstellungen anzeigen. Tragen Sie dann dann unter Domain und Proxy-Server-Adresse sowie Registrar-Server die IP-Adresse der TK-Anlage ein.
(Missing image for answer with ID 45678)

Der Proxy Server Port sowie der Port des Registrar Servers sind 5060.

Wechseln Sie dann auf Telefonie/Nummernzuweisung.

Stellen Sie die Leitungsart für abgehende Gespräche auf VoIP und Automatische Ersatzverbindung über das Festnetz auf Nein.

(Missing image for answer with ID 45680)

Die ausgewählte Rufnummer der Verbindungen für abgehende Gespräche sowie  für ankommende Gespräche sollte die Nebenstellennummer sein, unter der das Gerät angemeldet ist.

Klicken Sie dann auf Sichern. Das Gerät ist nun an der Anlage registriert und funktionsfähig.

Telefon Firmware: 021910000000 / 043.00

Videos

Einfach, flexibel und bedarfsgerecht – technische Funktionen der Firmware 7.4

Auch bei der Wahl Ihrer Endgeräte bleiben Sie flexibel. Völlig unabhängig, ob es sich um Systemtelefone von Auerswald…

IP-Kommunikation von Auerswald mit Release 7.4

Bleiben Sie flexibel und setzen Sie auf Lösungen, die sich Ihrem Bedarf anpassen! Egal ob Sie auf eine reine VoIP…

PBX Call Assist 3 – effizientes Arbeiten von überall

Unsere Welt ist flexibel und mobil geworden. Längst arbeiten wir nicht mehr ausschließlich von unserem Schreibtisch im…

Mobile Business – die neuen Apps von Auerswald!

Die neuen Anforderungen an das mobile Office lassen viele Fragen aufkommen. Auerswald hat nun gleich zwei Antworten…

Hacker-Angriffe, wie schütze ich mich?

In letzter Zeit erreichen uns immer häufiger Meldungen, dass ITK-Systeme von Angreifern erfolgreich attackiert…

Level up your System - die neue Firmware Version V 7.2

Sie nutzen bereits modulare Kommunikationsserver für nahtlose VoIP-Integration, Unified Messaging und Unified…

Firmware 7.0 – Level up your System

"Level up your System" ist die Headline der neuen Firmware 7.0 für unsere aktuellen ITK-Systeme. Mit diesem Release…

Portfolio - ITK-Systeme vom 18.11.2016

IP-basierte TK-Systeme und Software-Lösungen boomen und unser Portfolio hat sich entsprechend verändert – daher starten…

Wie ändert man das Adressbuch nach dem Update auf die Version 6.0 oder höher? (Auf Basis COMmander 6000)

Welche Änderungen ergeben sich für das zentrale Telefonbuch der COMmander 6000 mit dem Firmwareupdate 6.0?

Wie nutzt man LDAP mit einer COMfortel WS-400 IP? (Auf Basis COMmander 6000)

Wie richte ich die LDAP-Verbindung zwischen einer COMmander 6000 und dem COMfortel WS-400 IP ein?

Wie werden Kontakte verwaltet? (Auf Basis COMmander 6000)

Welche Möglichkeiten bietet das Adressbuch der COMmander 6000? Kontakte neu anlegen oder ändern (Video 2).

Wie verwaltet man die Kontaktgruppen und Berechtigungen? (Auf Basis COMmander 6000)

Welche Möglichkeiten bietet das Adressbuch der COMmander 6000? Kontaktgruppen und Berechtigungen (Video 1).

Einrichtung eines Telekom VoIP Account (MagentaZuhause / DeutschlandLAN IP)

Anleitung zur Einrichtung eines Telekom All-IP Anschluss für die Telefonanlagen COMpact 4000, COMpact 5000 Serie, sowie…

Video Tutorial Makrokurzwahlen

Verwendung von Makrokurzwahlen

Hinweise zur Bedienung des PBX Managers

Mit der Smartphone-App PBX Manager können Sie von zu Hause und unterwegs Informationen Ihres Auerswald ITK-Systems…

LDAP – Grundwissen und Konfiguration vom 15.01.2016

Unser neues Onlineseminar steht ganz im Zeichen von LDAP. Wir gehen näher auf die grundsätzlichen Funktionen dieses…

Grundwissen für den Zugriff auf eine Auerswald Telefonanlage über das lokale Netzwerk

Dieses Onlineseminar richtet sich insbesondere an Einsteiger, die bisher keine Erfahrungen mit der Einrichtung von…

Inbetriebnahme einer analogen Türsprechstelle als Nebenstelle Ihres TK-Systems

In diesem Onlineseminar zeigen wir grundlegende Informationen zum Betrieb analoger Auerswald Türsprechstellen und welche…

Einrichtung von COMfortel Mobile Business

In diesem Video erhalten Sie Hinweise zur Call-Through-Funktion an der TK-Anlage und wir zeigen Ihnen, wie Sie die App…

Hinweise zur Bedienung von COMfortel Mobile Business

Mit der Smartphone-App COMfortel Mobile Business bekommen Sie Anrufe auf Ihren Business-Festnetzanschluss direkt auf Ihr…

Einrichtung von PBX Manager

In diesem Video Tutorial zeigen wir Ihnen, wie Sie den PBX Manager einrichten können.

Sales Configurator (SC)

- der einfache Weg zum richtigen System

Kundenanforderungen an Kommunikationslösungen steigen stetig und somit auch die Komplexität und Skalierbarkeit von ITK-Systemen. Projektierungen nehmen daher immer mehr Zeit in Anspruch. Hier bietet der kostenlose Sales Configurator eine einfache und schnelle Lösung. Damit haben Sie die Möglichkeit, Kommunikationslösungen effizient zu projektieren und Projektierungsvorschläge zu erstellen.

Sales Configurator (SC)
